| 項目 | 單位 | HM-RTL-35 | |
| 工作臺 | 工作臺尺寸 | mm | 2000x2200 |
| 工作臺高度 | mm | 1615 | |
| T形槽（寬／間隔／數量） | mm | 24H8x160x9 | |
| 工作臺zui大荷重 | Ton | 20 | |
| 工作臺定位 | degree | 0.001° | |
| 行程 | X軸 | mm | 3500 |
| Y軸 | mm | 2000 | |
| Z軸 | mm | 1400 | |

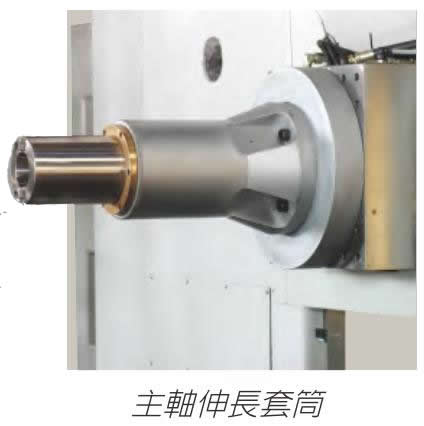

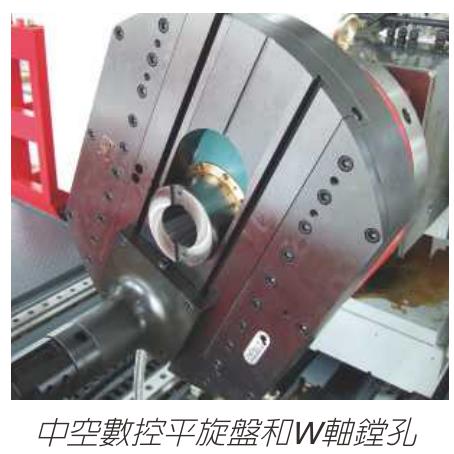

| W軸 | mm | 800 | |
| 主軸 | 主軸維度 | ISO | ISO 50 |
| 主軸傳動方式 | 內藏式 | ||
| 主軸轉速 | rpm | 12000 | |
| 主軸輸出功率 | kW | 48/71 | |
| 主輪鼻端至工作臺中心 | mm | 195~2395 | |
| 軸向傳動 | X軸螺桿 | mm | Ø80xP10xC3 |
| Y軸螺桿 | mm | Ø100xP20xC3 | |
| Z軸螺桿 | mm | 063xP25xC3 | |
| W軸螺桿 | mm | Ø80xP10xC3 | |
| 軸向進給率 | X／Y／Z／W 軸 | m/min | 10/10/10/10 |
| B軸 | rpm | 3.4 | |
| 導軌 | X軸導軌類型 | 3組滾柱線軌（65mm） | |
| X軸導軌跨距 | mm | 1250 | |
| Y軸導軌類型 | 硬軌 | ||
| Y軸導軌跨距 | mm | 1050 | |
| W軸導軌類型 | 3組滾柱線軌（65mm） | ||
| W軸導軌跨距 | mm | 1374 | |
| 自動換刀系統 | ATC型式 | 刀臂式 | |
| 刀具數量 | T | 60 | |
| 刀柄型式 | BT/CAT/DIN 50 | ||
| 換刀時間（刀對刀） | sec | 16 | |
| zui大刀徑 | mm | 125 | |
| zui大刀徑（鄰空刀） | mm | 250 | |
| zui大刀長 | mm | 300/500 | |
| zui大刀重 | kg | 25 | |
| zui大總刀重 | kg | 900 | |
| 機臺尺寸 | 機械長度 | mm | 8650 |
| 機械寬度 | mm | 7600 | |
| 機械高度 | mm | 5550 | |
| 佔地面積 | mm | 9000x9500 |
