性能特點

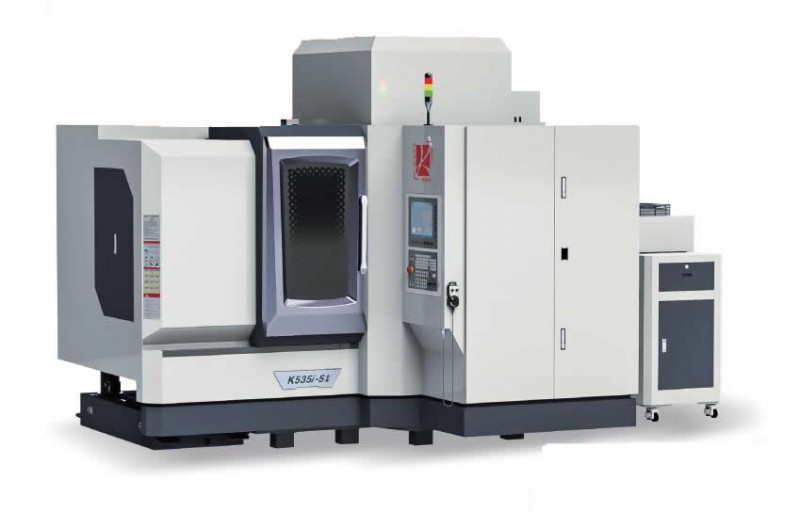

1.K535i-5X五軸加工中心為解決復雜部件多面加工需求而研發，實現5軸聯動加工。
2.主要適用于：葉片、渦輪、復雜小型精密模具、醫療部件、航天航空等五軸加工領域。
礦物鑄件（人造大理石）床身特點
1．礦物鑄件（人造大理石）床身，確保機床長期穩定的幾何精度，有效提高機床的使用壽命。
2．礦物鑄件（人造大理石）采用高密度花崗巖為主要原料，具有zui佳的減震性能。
3．高強度龍門結構，確保機床的動態剛性。
4．一體式床身將減震性能與熱穩定性完美結合，為高品質表面加工提供保障。
5．斜床身設計在同等條件下可改善受力情況，通過整體封閉式截面設計，提高床身剛性。
| 參數＆配備PARAMETERS & EQUIPMENT | |||||||
| 機床部分標準規格 | 標準配備表 | ||||||
| 加工范圍 | X軸行程 | 400mm | 人造大理石床身 | ||||
| Y軸行程 | 680mm | U5E系統（15寸面板） | . | ||||
| Z軸行程 | 300mm | 鏈式刀庫32把刀 | · | ||||
| 工作臺面到主軸端面的距離 | 143-443mm | 133-433mm | 175-475mm | 圓盤式刀庫32把刀（HSKE40主軸） | . | ||
| 工作臺 | 盤面大小 | Φ350mm | X／Y／Z軸直線電機及光柵尺 | ||||
| 驅動方式 | 電機直驅 | 高品質運動控制組件 | |||||
| 臺面zui大承重 | 100kg（均一承重） | 直線電機冷卻裝置 | |||||
| zui高轉速 | A軸；60RPM | C軸：200RPM | 電主軸冷卻裝置 | ||||
| A軸回轉角度 | *110° | 氣壓回路控制裝置 | |||||
| C軸回轉角度 | ±360° | 主軸錐孔清潔吹氣 | · | ||||
| A／C軸重復定位精度 | ±2" | 電控箱空調 | · | ||||
| 主軸 | 型式 | 內藏式主軸 | LED工作燈 | . | |||
| zui高轉速 | 24000RPM | 36000RPM | 42000RPM | 手動脈沖發生器 | |||
| 主軸端（公稱主軸號碼） | 1／10錐度HSKA63 | 1／10錐度 HSK E50 | 1／10錐度HSKE40 | LED三色警示燈 | · | ||
| 主軸電機 | 25KW | 16KW | 11KW | 稀油潤滑系統 | . | ||
| 主軸zui大夾持刀具直徑 | 20mm | 20mm | 16mm | 全封閉式防護罩 | · | ||
| 進給速度 | 快進速度X／Y／Z | 36／36／36m／min | 工具及工具箱 | . | |||
| （出機設定三軸為18m／min） | |||||||
| 切削進給速度X／Y／Z | 1-30,000mm/min | 技術手冊 | |||||
| zui大加速度X／Y／Z | 0.7g/0.4g/0.3g | 過濾水箱 | . | ||||
| 換刀裝置 | 刀柄類型 | HSK A63 | HSK E50 | HSK E40 | 油霧收集器 | ||
| 刀庫刀位數 | 32 tools | 雙螺桿式排屑器 | |||||
| 刀具zui大直徑 | Φ75 | Φ55 | 選項配置表 | ||||
| 鄰空刀 | Φ90 | Φ110 | 全自動高精度交流穩／變壓器 | A | |||
| 刀具zui大長度 | 240mm | 接觸式對刀儀 | - | ||||
| 刀具選擇方式 | 隨機就近 | 激光對刀儀 | A | ||||
| 刀具zui大重量 | 8kg／把 | 3kg／把 | 鏈式刀庫60把刀 | ||||
| 換刀時間（刀具至刀具） | 1.55秒 | ||||||
| 精度 | 定位精度 | s0.003mm/300mm | |||||
| 重復定位精度 | s0.002mm/300mm | ||||||
| 所需動力源 | 氣壓源 | 6Kgf/cm | |||||
| 電壓源 | 3x380,25KVA | ||||||
| 機床尺寸 | 占地面積 | 4376x28232800mm（附件位于設備右側 | |||||
| 機床重量 | 7200kg | ||||||
