性能特點

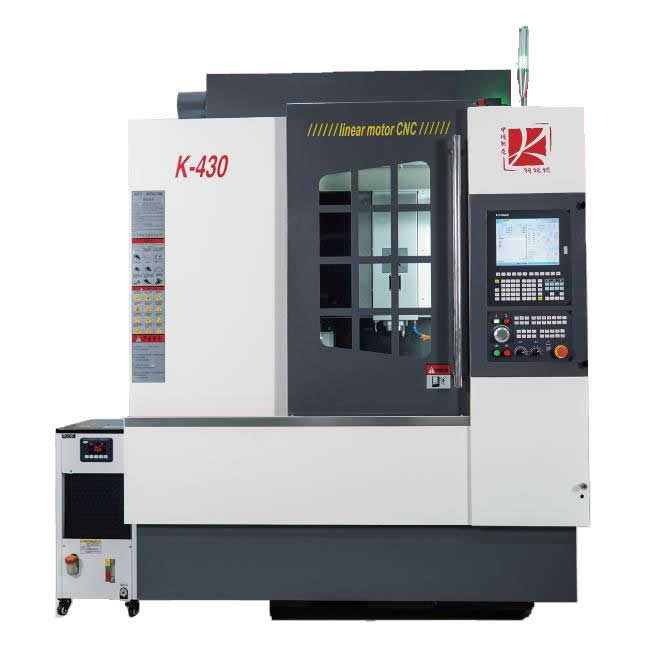

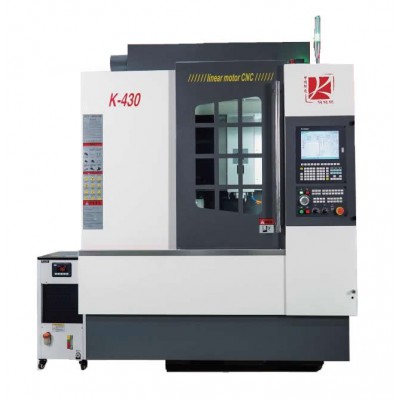

1.K-430多功能復合加工中心可同時滿足車削與銑削，立式大理石龍門結構，賦予其良好的剛性和持久的穩定性，
其主要針對異性復雜曲面和高光潔度的2D面加工
2.主要適用于：微孔、高精密、異型復雜、微槽、高光要求的復合材料或者金屬制品加工。

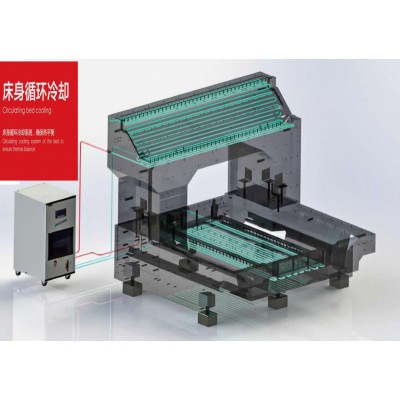

礦物鑄件（人造大理石）床身特點
1．礦物鑄件（人造大理石）床身，確保機床長期穩定的幾何精度，有效提高機床的使用壽命。
2．礦物鑄件（人造大理石）采用高密度花崗巖為主要原料，具有zui佳的減震性能。
3．高強度龍門結構，確保機床的動態剛性。
4．一體式床身將減震性能與熱穩定性完美結合，為高品質表面加工提供保障。
5．斜床身設計在同等條件下可改善受力情況，通過整體封閉式截面設計，提高床身剛性。
| 參數＆配備PARAMETERS & EQUIPMENT | ||||
| 機床部分標準規格 | 標準配備表 | |||
| 加工范圍 | X軸行程 | 350mm | 人造大理石床身 | |

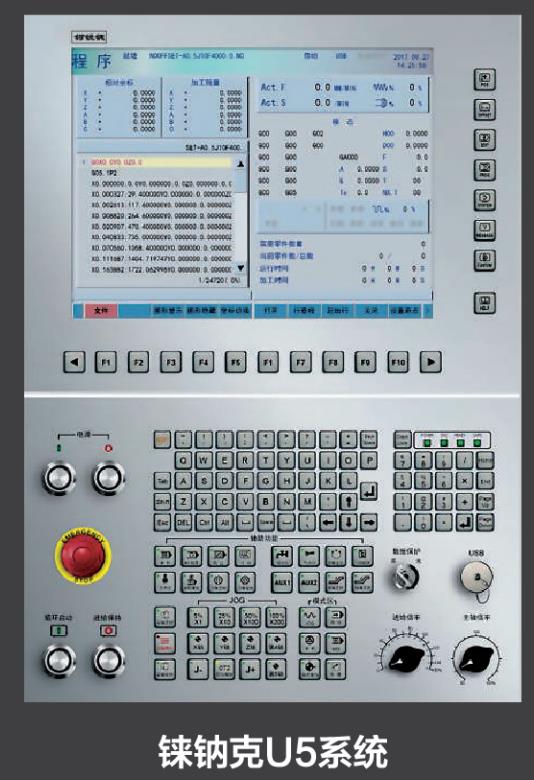

| Y軸行程 | 400mm | U5B系統（12寸面板） | . | |
| Z軸行程 | 230mm | 30000RPM，HSKE40，內藏式主軸 | . | |
| 主軸端面到轉臺端面的距離 | 53-283mm | DD轉臺 | . | |
| 工作臺面到主軸端面的距離 | 265-495mm | 圓盤式20把 | · | |
| 工作臺 | 工作臺大小（X軸方向，Y軸方向） | 500x400mm | X／Y／Z軸直線電機及光柵尺 | . |
| 臺面zui大承重 | 100kg（均一承重） | 直線電機冷卻裝置 | · | |
| 作業面形狀 | T槽公稱10x間隔100mmx4個 | 電主軸冷卻裝置 | . | |
| 型式 | 內藏式主軸 | 氣壓回路控制裝置 | . | |
| 主軸 | 轉速 | 30000RPM | 夾治具氣壓控制裝置 | · |
| 主軸端（公稱主軸號碼） | 1／10維度HSKE40 | 主軸錐孔清潔吹氣 | . | |
| 主軸電機 | 6.0kw | 工作清潔噴槍 | · | |
| 進給速度 | 主軸zui大夾持刀具直徑 | 16mm | 電控箱熱交換系統 | . |
| 快進速度X／Y／Z | 60/60/60m/min | LED工作燈 | . | |
| 切削進給速度X／Y／Z | 200-30,000mm/min | 手動脈沖發生器 | . | |
| zui大加速度 | 1.4g | LED三色警示燈 | · | |
| 換刀裝置 | 刀柄類型 | HSK E40 | 自動潤滑系統 | · |
| 刀庫刀位數 | 20 tools | 全封閉式防護罩 | . | |
| 刀具zui大直徑 | 55mm（相鄰刀） | 噴嘴切削液供給裝置 | . | |
| 鄰空刀 | 115mm | 工具及工具箱 | . | |
| 刀具zui大長度 | 170mm | 技術手冊 | . | |
| 刀具選擇方式 | 隨機就近 | 選項配置表 | ||
| 刀具zui大重量 | 3kg／把 | 油霧收集系統 | ||
| 換刀時間（刀具至刀具） | 1.55秒 | 第四軸、第五軸 | A | |
| 精度 | 定位精度 | s0.005mm | 電源穩壓器 | A |
| 重復定位精度 | s0.003mm | 接觸式對刀儀 | ||
| C軸定位精度 | ±10" | |||
| 所需動力源 | 氣壓源 | 6Kgf/cm | ||
| 電壓源 | 3x380,8kVA | |||
| 機床尺寸 | 占地面積 | 2510x2130x2510mm | ||
| 機床重量 | 4500kg | |||
