性能特點

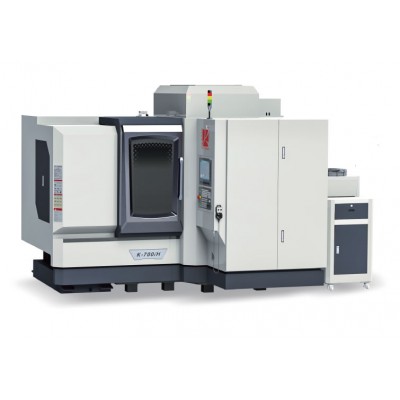

1.K700i/iH采用人造大理石一體成型斜床身龍門結構，特殊的導軌懸掛設計保證X／Z軸運動的高穩定性；
2.垂直式的斜床身結構，降低重心，使導軌受力更均勻，從而降低加工慣性：
3.36000RPM高剛性內藏式油氣潤滑電主軸；
4.主要適用于：高精度多腔模，車燈模具，高精密塑膠模等。

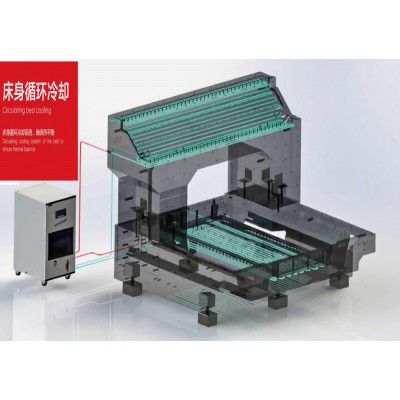

礦物鑄件（人造大理石）床身特點
1．礦物鑄件（人造大理石）床身，確保機床長期穩定的幾何精度，有效提高機床的使用壽命。
2．礦物鑄件（人造大理石）采用高密度花崗巖為主要原料，具有zui佳的減震性能。
3．高強度龍門結構，確保機床的動態剛性。
4．一體式床身將減震性能與熱穩定性完美結合，為高品質表面加工提供保障。
5．斜床身設計在同等條件下可改善受力情況，通過整體封閉式截面設計，提高床身剛性。
| 參數＆配備 | ||||||
| 機床部分標準規格 | 標準配備表 | |||||
| 項目 | K-700i | K-700iH | 人造大理石床身 | |||
| 加工范圍 | X軸行程 | 700mm | U5E系統（15寸面板） | |||
| Y軸行程 | 500mm | 圓盤式刀庫32把刀（HSKE40主軸） | . | |||
| Z軸行程 | 300mm | 鏈式刀庫32把刀 | ||||
| 工作臺面到主軸端面的距離 | 220-520mm | 210-510mm | 252-552mm | X／Y／Z軸直線電機及光柵尺 | ||
| 工作臺 | 工作臺大小（X軸方向，Y軸方向） | 900x500mm | 高品質運動控制組件 | |||
| 臺面zui大承重 | 600kg（均一承重） | 直線電機冷卻裝置 | ||||
| 作業面形狀 | T槽公稱18x間隔100mmx5個 | 電主軸冷卻裝置 | ||||
| 主軸 | 型式 | 內藏式主軸 | 氣壓回路控制裝置 | . | ||
| zui高轉速 | 24000RPM | 36000RPM | 42000RPM | 主軸錐孔清潔吹氣 | . | |
| 主軸端（公稱主軸號碼） | 1／10錐度HSK A63 | 1／10錐度HSKE50 | 1／10錐度HSKE40 | 電控箱空調 | . | |
| 主軸電機 | 25KW | 16KW | 11KW | LED工作燈 | ||
| 主軸zui大夾持刀具直徑 | 20mm | 16mm | 手動脈沖發生器 | . | ||
| 進給速度 | 快進速度X／Y／Z | 36／36／36m／min（出機設定三軸為18m／min） | LED三色警示燈 | |||
| 切削進給速度X／Y／Z | 1-30,000mm/min | 稀油潤滑系統 | . | |||
| zui大加速度X／Y／Z | 0.7g/0.4g/0.3g | 0.7g/0.4g/0.6g | 0.7g/0.4g/0.3g | 全封閉式防護罩 | ||
| 換刀裝置 | 刀柄類型 | HSK A63 | HSK E50 | HSK E40 | 工具及工具箱 | . |
| 刀庫刀位數 | 32tools | 技術手冊 | ||||
| 刀具zui大直徑 | Φ75 | Φ55 | 過濾水箱 | . | ||
| 鄰空刀 | Φ90 | Φ110 | 油霧收集器 | |||
| 刀具zui大長度 | 240mm | 雙螺桿式排肩器 | ||||
| 刀具選擇方式 | 隨機就近 | 選項配置表 | ||||
| 刀具zui大重量 | 8kg／把 | 3kg／把 | 鏈式刀庫60把刀 | |||
| 換刀時間（刀具至刀具） | 1.55秒 | 全自動高精度交流穩／變壓器 | ||||
| 精度 | 定位精度 | ≤0.003/300mm | 接觸式對刀儀 | |||
| 重復定位精度 | ≤0.002/300mm | 激光對刀儀 | ||||
| 所需動力源 | 氣壓源 | 6Kgf/cm | ||||
| 電壓源 | 3x380.25kVA | |||||
| 機床尺寸 | 占地面積 | 4376x2825x2600mm（附件箱位于設備右側） | ||||
| 機床重量 | 7000kg | |||||
