KX系列斜床身數控車床采用45°斜床身硬軌齒輪箱主軸傳動結構，加強了機床的剛性、精度和穩定性，該機型適用于硬質合金、油缸、閥門、軸承等高硬度高精度零件的加工，部分零件能實現以車代磨的加工效果，粗糙度zui高可達Ra0.2。
●床頭箱采用可編程液壓自動二/四檔變速齒輪箱， 檔內無級變速。

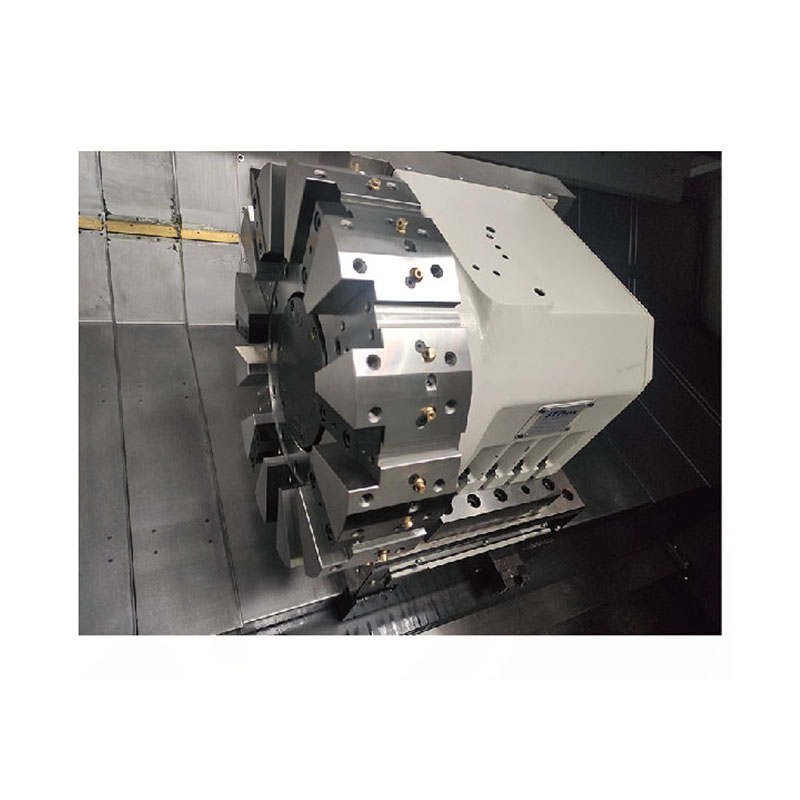

●刀架采用多工位伺服刀塔，加工穩定性高。
●尾座采用可編程控制，尾座頂緊壓力大小可調。
●加工行程2000mm及以內機型防護采用全封閉罩殼防護，其余采用半封閉防護，防水防塵性能好。
標準配置：Fanuc系統，齒輪傳動主軸箱，液壓中空卡盤，液壓尾座，自動排屑機等。
可選配置：國產/西門子系統，獨立主軸，手動卡盤，液壓中心架，自動化組件等。
| 主要參數Specification | 型號 | KX100 | |
| 加工范圍Capacity | 床身上zui大回轉直徑 | mm | 1050 |
| Swing over bed | |||
| 床鞍上zui大回轉直徑 | mm | 860 | |
| Swing over saddle | |||
| zui大工件車削直徑 | mm | 1000 | |
| Max turning diameter | |||
| zui大工件車削長度 | mm | 1000/2000/3000/3900/4900/6000 | |
| Max turning length | |||
| 滑板zui大行程(X) | mm | 540 | |
| Max travel distance(X) | |||
| 拖板zui大行程(Z) | mm | 1100/2100/3100/4000/5000/6100 | |
| Max travel distance(Z) | |||
| 主軸Spindle | 主軸頭型號 | ISO | A2-15 |
| Spindle nose | |||
| 主軸通孔直徑 | mm | 142 | |
| Spindle through hole | |||
| 液壓卡盤 | mm | 610(24")/114 | |
| Hydraulic chuck | |||
| 主軸頭錐孔 | NMT6 | 1:20(￠155mm) | |
| Spindle taper | |||
| 轉速范圍 | r/min | （液壓自動四檔） | |
| Speed range | 15-450 | ||
| zui大額定輸出扭矩 | Nm | 4280 | |
| Rated output torque | |||
| 進給 | X/Z向快移速度 | m/min | 08︱8 |
| Feed | Rapid Traverse X/Z | ||
| 刀架Turret | 刀架位數 | 12 | |
| No. of tool station | |||
| 外圓刀 | mm | 32*32 | |
| OD tool size | |||
| 鏜桿直徑 | mm | 50 | |
| Boring bar diameter | |||
| 尾座Tailstock | 尾座套筒直徑 | mm | 180/210（3米行程） |
| Quill diameter | |||
| 尾座套筒行程 | mm | 180 | |
| Quill travel | |||
| 尾座套筒錐孔 | MT6 | ||
| Quill bore taper | |||
| 尾座頂尖類型 | 固定頂尖 | ||
| Center type | (Fixed center) | ||
| 動力 | 主電機功率 | Kw | 22 |
| Power | Main spindle motor | ||
| 機床尺寸Dimension | 寬度×高度 | mm | 2900×2600 |
| Width×Height | |||
| 長度 | mm | 6350（1000機型） | |
| Length | |||
| 機床重量/ Weight | Kg | 16000（1000機型，1500/m） | |
| *由于幅面限制，超過表格中的參數的機床，請聯系開蘭公司獲取詳細的技術參數。 | |||
