| 技術參數 | |||
| 型號 | 單位 | CNC-46CY | |
| 加工范圍 | 床身zui大回轉直徑 | mm | 600 |
| 盤類zui大加工直徑 | mm | 180 | |
| 過拖板zui大加工直徑 | mm | 160 | |
| 棒料zui大加工長度 | mm | 300 | |
| zui大棒材通孔直徑 | mm | 45 | |
| 主軸 | 主軸鼻端 | A2-5 | |
| 主軸通孔直徑 | mm | 56 | |
| 主軸zui高轉速 | rpm | 6000 | |
| 主軸電機功率 | KW | 7.5 | |
| 液壓卡盤 | 6" | ||
| 移動進給 | 主軸驅動功率 | KW | 7.5KW(帶環型編碼器) |
| X 軸zui大行程 | mm | 600 | |
| Z 軸zui大行程 | mm | 420 | |
| Y 軸zui大行程 | mm | 210 | |
| X、Z、Y軸快速移動率 | m/min | 30/30/15 | |
| X/Z絲桿直徑/螺距 | mm | 32*10 | |
| X/Z直線導軌寬度 | mm | 30 | |
| X軸伺服電機 | N.M | 11(帶抱閘） | |
| Z軸伺服電機 | N.M | 11 | |
| Y軸伺服電機 | N.M | 5 | |
| A/B軸伺服電機 | N.M | 8 | |
| 精度 | X、Z 軸定位精度 | mm | ±0.003 |
| X、Z 軸重復精度 | mm | ±0.003 | |
| 刀塔 | 刀座規格 | mm | 20*20 |
| 伺服刀塔 | 8工位 | ||
| 動力頭 | 側4+端4整體動力頭（Y軸升降） | rpm | ER20 4000轉 |
| 其他 | 總電容量 | KW | 14 |
| 機床凈重 | KW | 3500 | |
| 機床尺寸（長*寬*高） | mm | 2300*1700*1960 | |
| 標 準 配 置 | |||
| 配件名稱 | 產地 | 品牌 | 備注 |
| 數控系統 | 臺灣 | 新代6TA-E | 總線式 |
| 主軸伺服 | 合資 | 科騰 | |
| 進給軸伺服 | 合資 | 邁信 | |
| 套筒式主軸 | 臺灣 | 永馳 | |
| 絲杠軸承 | 日本 | THT | P4級 |

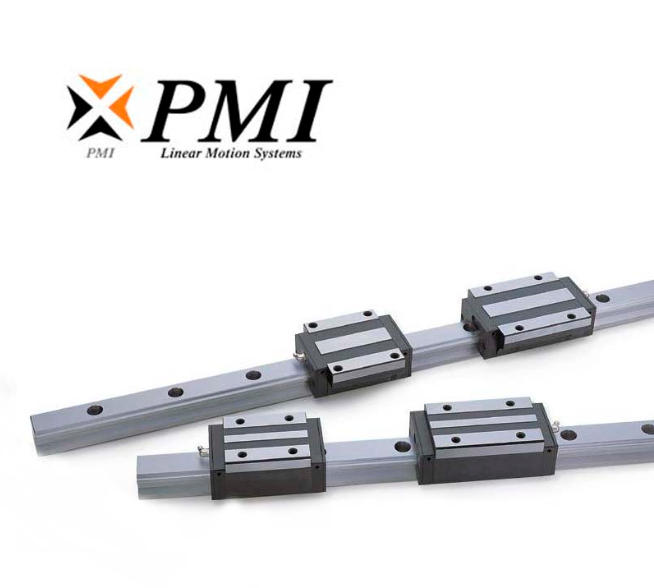

| 滾珠直線導軌 | 臺灣 | 銀泰/上銀 | P級 |

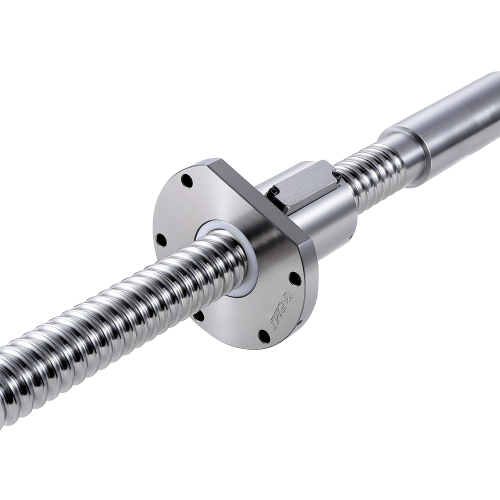

| 滾珠絲桿 | 臺灣 | 銀泰/上銀 | C3級 |
| 中空回轉油缸 | 合資 | 眾義/科普特 | |
| 筒夾+夾頭 | 合資 | 眾義/齊達 | |
| 自動潤滑系統 | 合資 | 昱普 | |
| 冷卻水泵 | 合資 | 萬謙 | |
| 電氣元件 | 國產 | 正泰 | |
