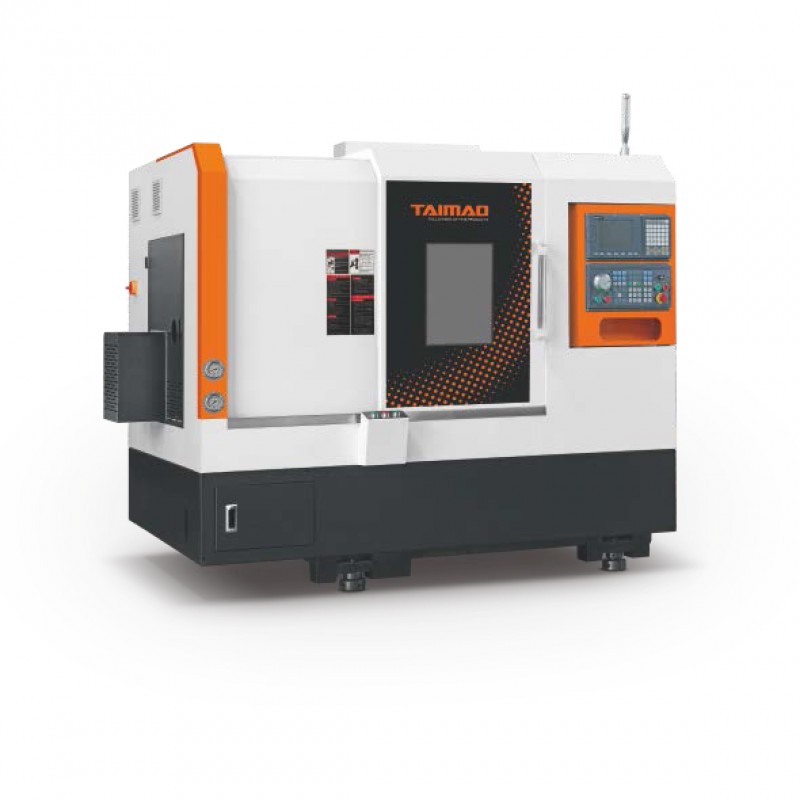

產品特點
☆ 機床床身采用樹脂砂整體鑄造，抗震性強，機床變形少，30°斜床身結構,大拖板和刀架斜置，使得機床的操作和排屑都變得很便捷。機床的外型設計美觀，而且空間占用少；
☆ 線軌及絲桿采用臺灣高精度等級規格，傳動平穩、噪音小、定位精度高。X軸及Z軸采用高剛性滑軌，軌道與道之間算取zui佳化的跨距，低阻力、高剛性、高精度，位移速度可30M/min，提高工作效率，短加工；
☆ X、Z軸采用預拉伸結構，減少了熱變形對X、Z軸精度的影響并提高了X軸剛性；
☆ 主軸采用臺灣套筒主軸，轉速高、精度好、動態特性佳；
☆ 該機型特別適合加工小軸類、管類及套類零件，具有速度快、精度高、光潔度好、尺寸一致性穩定等優點。
機床特性：
§ 高精度主軸:機床采用精密套簡式高剛性主軸結構，日本超高精密主軸軸承，保證主軸的高剛性和持久的精度，主軸跳動及真圓度<2pm。
§ 高效率加工:機床主軸zui高轉速4500rpm/min，X、Z軸快速進給可達24m/min?？梢耘渲米詣?dòng)送料機，實現高速、高效自動化加工。
§ 床身結構:采用高剛性一體化床身45°斜床身結構，排屑流暢，結構緊湊，造型美觀。整體不銹鋼防護，可靠性高。
§ 高精度進給:進給各軸全伺服驅動，采用臺灣高精度滾珠絲桿，兩端預拉伸結構保證了加工精度及長時間的精度保持，進給各軸重復定位精度<±1μm，表面光澤度<0.8。
| 機床參數： | |||
| 技 術 參 數 | 型號 | CNC-36B | |
| 項目 | 名稱 | 單位 | 參數 |
| 床身 | 床身、底座優質鑄鐵聯為一體，30°斜床身 | ||
| 加 工 范 圍 | 床身zui大回轉直徑 | mm | 370 |
| 盤類zui大加工直徑 | mm | 370 | |
| 過拖板zui大加工直徑 | mm | 89 | |
| 棒料zui大加工長度 | mm | 290 | |
| zui大棒材通孔直徑 | mm | Φ35 | |
| 主軸 | 主軸鼻端型式 | mm | A2-4 |
| 主軸通孔直徑 | mm | Φ45 | |
| 主軸zui高轉速 | rpm | 6000 | |
| 主軸伺服電機功率 | KW | 3.7/5.5 | |
| 液壓夾緊系統 | 套 | 筒夾 | |
| 行 程 進 給 | X軸zui大行程 | mm | 850 |
| Z軸zui大行程 | mm | 300 | |
| X、Z軸快速移動率 | m/min | 30 | |
| X/Z絲桿直徑/螺距 | 32/10 | ||
| X/Z直線導軌寬度 | mm | 30 | |
| X軸伺服電機 | N.M（帶抱閘） | 5.4 | |
| Z軸伺服電機 | N.M | 5.4 | |
| 精度 | X、Z軸定位精度 | mm | ±0.003 |
| X、Z軸重復精度 | mm | ±0.003 | |
| 其它 | 刀座 | 3圓2方 | |
| 總電容量 | KW | 10 | |
| 機床凈重 | kg | 約2200 | |
| 機床尺寸（長*寬*高） | mm | 2000*1600*1700 | |
| 標 準 配 置 | |||
| 配件名稱 | 產地 | 品牌 | 備注 |
| 數控系統 | 臺灣 | 新代6TA-E | 總線式 |
| 主軸伺服 | 合資 | 科騰 | |
| 進給軸伺服 | 合資 | 邁信 | |
| 套筒式主軸 | 臺灣 | 永馳 | |
| 絲杠軸承 | 日本 | THT | P4級 |
| 滾珠直線導軌 | 臺灣 | 銀泰/上銀 | P級 |
| 滾珠絲桿 | 臺灣 | 銀泰/上銀 | C3級 |
| 中空回轉油缸 | 合資 | 眾義/科普特 | |
| 筒夾+夾頭 | 合資 | 眾義/齊達 | |
| 自動潤滑系統 | 合資 | 昱普 | |
| 冷卻水泵 | 合資 | 萬謙 | |
| 電氣元件 | 國產 | 正泰 | |
