主要特點 main features

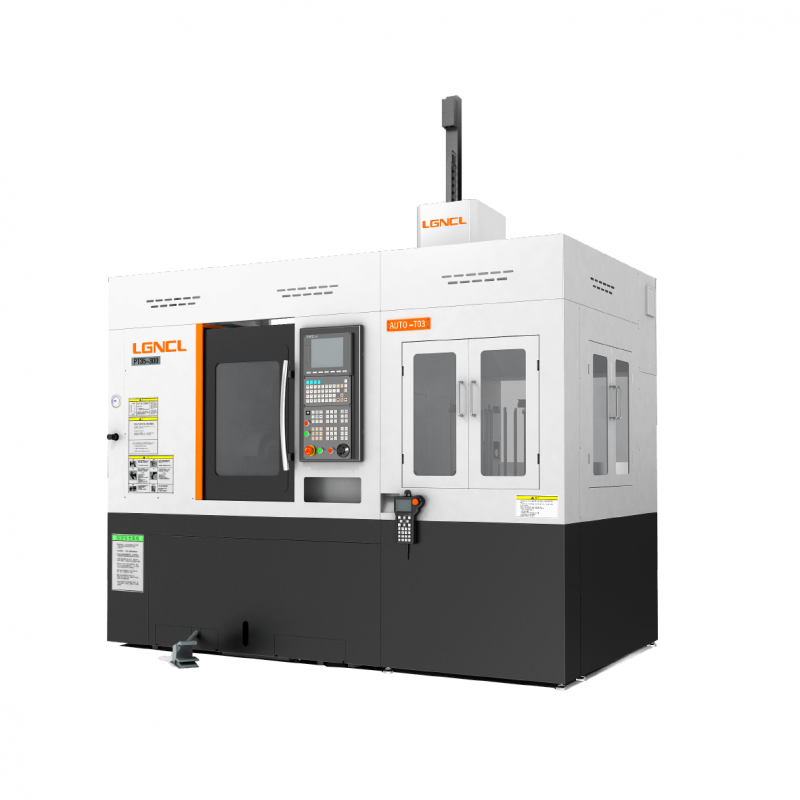

立岡機床PT55L數控車銑復合機床桁架機械手與機床- -體規劃、整體設計,使機床更緊湊、更美觀、更高效的寶現自動化加工,每臺標機都預留桁架自動化的接口（立柱,防護，電氣） ,給客戶后續改裝桁架自動化提供便利。
PT55L數控車銑復合機床特點：
●床身探用步升結構( - -體式斜床身+高低平導軌)
①Z向?qū)к壦桨惭b，4個滑塊能均勻分攤滑鞍重量及切削力,減少滑塊的滾珠磨損,延長導軌使用壽命。
②高低平導軌斜床身在加工、裝配及使用過程中都處于一致狀態,能有效保證機床精度。
●配置同步電主軸,高低轉速均可輸出大扭矩,震動小,低噪音,動態響應快,運行平穩,能有效保證加工表面光潔度。
●桁架機械手與機床- -體規劃、整體設計,使機床更緊湊、更美觀、更高效的寶現自動化加工,
每臺標機都預留桁架自動化的接口(立柱,防護，電氣) ,給客戶后續改裝桁架自動化提供便利。
| 技術參考 technical parameter | ||
| 技術參數 technical parameter | PT55L | |
| 加工范圍 | zui大回轉直徑 | ¢550 |
| zui大加工直徑 | ¢380 | |
| zui大加工長度 | 630 | |
| 行程 | X軸行程 | 190+10 |
| Z1軸行程 | 630 | |
| Z2軸行程 | 無 | |
| Y軸行程 | 無 | |
| 精度 | 定位精度 | ±0.003 |
| 重復定位精度 | ±0.002 | |
| 位移速度 | X軸快速位移（m/min） | 30 |
| Z1軸快速位移（m/min） | 36 | |
| Z2軸快速位移（m/min） | 無 | |
| Y軸行程 | 無 | |
| 主軸 | 主軸通孔 | ¢62 |
| 棒材zui大直徑 | ¢51 | |
| 主軸端部規格 | A2-6 | |
| 主軸zui高轉速 | 4500 | |
| 卡盤規格 | 8" | |
| 副主軸 | 副主軸通孔 | 無 |
| 棒材zui大直徑 | 無 | |
| 副主軸zui高轉速 | 無 | |
| 副主軸zui高轉速 | 無 | |
| 卡盤規格 | 無 | |
| 電機 | 主軸（電主軸）（kw） | 11 |
| 副主軸（電主軸）（kw） | 無 | |
| X1軸（Nm） | 11 | |
| X2軸（Nm） | 無 | |
| Z1軸（Nm） | 11 | |
| Z2軸（Nm） | 無 | |
| 刀塔 | 刀架形式 | 伺服刀塔 |
| 刀具轉速 | 無 | |
| 刀塔電機（KW） | 無 | |
| 鏜刀直徑 | ¢40 | |
| 方刀直徑 | □25 | |
| 尾座 | 尾座型式 | 手動/伺服 |
| 錐孔型式 | MT-4 | |
| 標機規格 | 整體重量（Kg） | 4200 |
| 長 | 3000 | |
| 寬 | 1810(水箱) | |
| 3000（排屑箱） | ||
| 高 | 1855 | |
