主要特點 main features
結構特點
1. 高低軌平床身,剛性好,耐磨性好。
2. 一體式床身設計, 結構緊湊,省空間場地.
3. 將桁架自動化全部固定在床身上.形成一個整體,不受地基沉降和扭曲等影響,能實現穩定的自動化生產.
4. 搬運,安裝,調試和移機都方便,能實現快速交鑰匙工程.
靈活多用

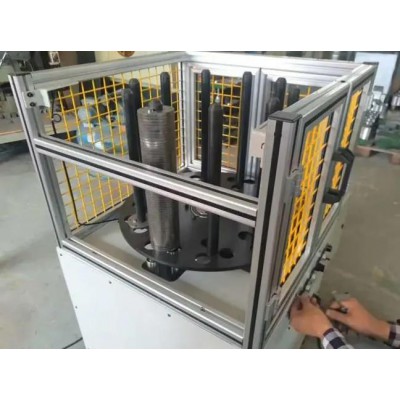

1. 加裝桁架自動化和料倉后可當做2臺單機自動車床使用(左右可同時加工不同的零件,也可以同時加工一樣的零件).
2. 加裝中間翻轉調頭機構后,組成一條2道工序的車削生產線.
多功能組合
1. 加裝桁架自動化,料倉 在線潔洗 在線檢測等功能后組成一條多功能車削生產線.
2. 可以加遠程監控功能和數據采集功能,與工廠的ERP.MES等皆能化系統無縫對接.

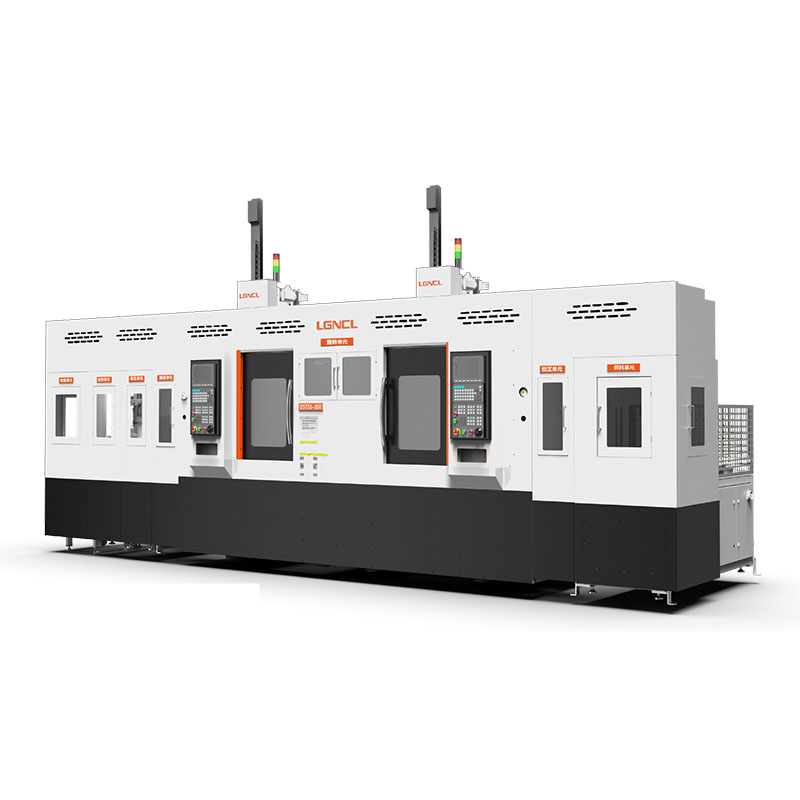

DST標準生產線
動作流程：

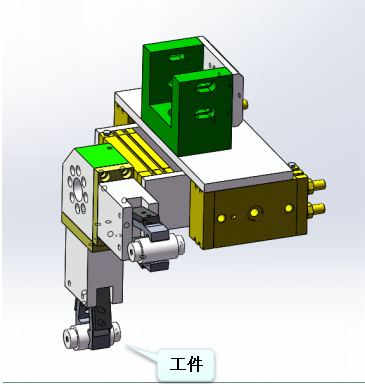

校正單元——主機OP1加工——工件翻轉單約——主機OP2加工——抽檢單元——成品出料單元
DST多功能生產線
動作流程：
供料單元——校正單元——主機OP1加工——工件翻轉單元——主機OP2加工抽檢單元——在線清洗單元——在線檢測單元——成品收集單元
| 技術參考 technical parameter | ||
| 技術參數 technical parameter | DST35 | |
| 加工范圍 | zui大回轉直徑 | ¢350 |
| zui大加工直徑 | ¢300 | |
| 行程 | zui大加工長度 | 280 |
| X軸zui大行程 | 350 | |
| Z軸zui大行程 | 300 | |
| X軸快速位移(m/min) | 20 | |
| Z軸快速位移(m/min) | 24 | |
| 定位精度 | ±0.003 | |
| 重復定位精度 | ±0.002 | |
| 機器主軸 | 主軸通孔直徑 | ¢44 |
| 棒材zui大直徑 | ¢35 | |
| 主軸端部規格 | A2-5 | |
| 主軸zui高轉速(r/mim) | 5500 | |
| 卡盤形式 | 6" | |
| 電機功率 | 主軸(Kw) | 5.5 |
| X軸扭矩（N.M) | 8 | |
| Z軸扭矩（N.M) | 8 | |
| 刀塔 | 刀架形式 | 45°伺服刀塔 |
| 鏜刀直徑 | ¢25 | |
| 刀方尺寸 | ¨20 | |
| 尾座 | 尾架形式（可選擇一個） | 無 |
| 結構 | 整機重量（Kg） | 4200 |
| 標準生產線 | 長(mm) | 3480 |
| 寬 | 1800（水箱） | |
| 2600（排屑器） | ||
| 高 | 1670 | |
| 多功能生產線 | 長(mm) | 4350 |
| 寬 | 1800（水箱） | |
| 2600（排屑器） | ||
| 高 | 3340（豎梁） | |
