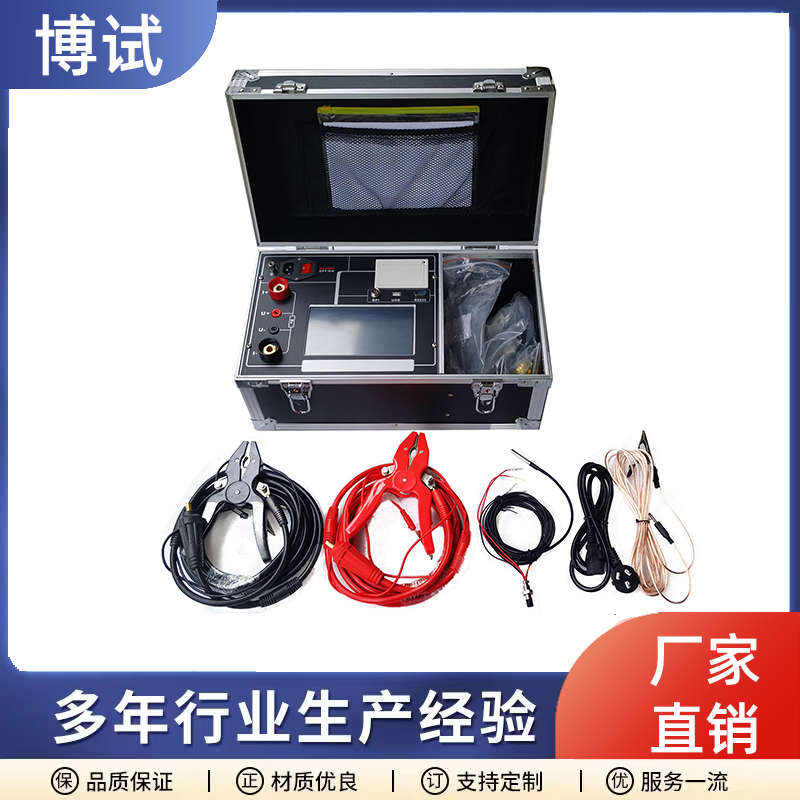

回路電阻測試儀

產品技術規范書

設備名稱: 回路電阻測試儀

型    號: BOHL-200

生產廠家: 武漢博試電氣有限公司

品    牌: 博試電氣

一、 采用標準：

l DL/T 845.4-2004        《電阻測量裝置通技術條件 第4部分:回路電阻測試儀》

l DL/T 596-2005         《電力設備預防性試驗規程》

l GB1094.1-GB1094.6-96 《外殼防護等級》

l GB2900　　　　　　　 《電工名詞術語》

l GB/T16927.1~2-1997　 《高電壓試驗技術》

l GB4793-1984 《電子測量儀器安全要求》

l GB191       《包裝貯運標志》

l GB/T.311-1997         《高壓輸變電設備的絕緣與配合》

二、 功能簡述：

BOHL-200系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。

三、 儀器特點：

1. 彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。

2. 多電流檔輸出：采用最新電源技術，能長時間連續輸出大電流,多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。

3. 顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。

4. 自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。

5. 可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。

6. 高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。

7. 最新系統芯片：使用高性能32位最新ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。

8. 內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。

9. 直流恒流源功能：可以輸出0-最大電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。

10. 海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。

11. U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。

12. 標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。

13. 電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。

14. 藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。

15. 線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。

16. 無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。

17. 溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。

18. 背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間

19. 內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。

20. 中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。

21. 大電流線快速連接：使用最新的大電流線的連接接口，插入擰轉就可以，快速方便。

四、 主要技術參數：
