繼電保護測試儀

產品技術規范書

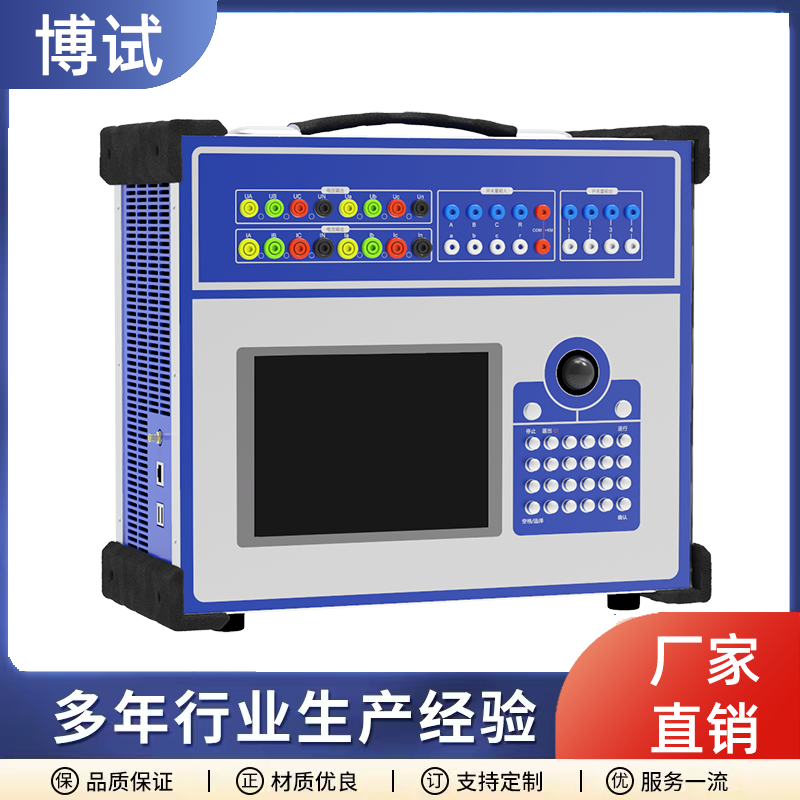

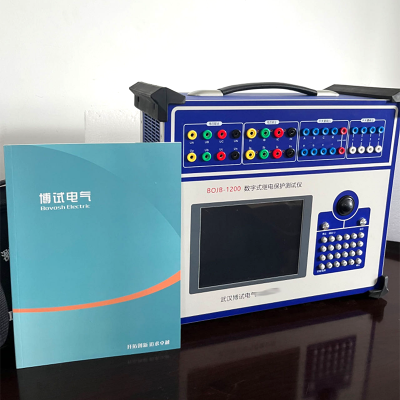

設備名稱: 繼電保護測試儀

型    號: BOJB-1200

生產廠家: 武漢博試電氣有限公司

品    牌: 博試電氣

一、 采用標準：

DL/T 624-1997        《繼電保護微機型試驗裝置技術條件》

DL/T 846-2004        《高電壓測試設備通用技術條件系列標準》

DL/T 596-2005        《電力設備預防性試驗規程》

GB50150-2006　　     《電氣裝置安裝工程電氣設備交接試驗標準》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900　　　　　　　 《電工名詞術語》

GB/T16927.1~2-1997　 《高電壓試驗技術》

GB4793-1984 《電子測量?jī)x器安全要求》

GB191      《包裝貯運標志》

GB/T.311-1997        《高壓輸變電設備的絕緣與配合》

二、 功能簡述：

BOJB-1200系列繼電保護測試儀是武漢博試電氣有限公司參照中華人民共和國電力行業標準《DL/T624-1997繼電保護微機型試驗裝置技術條件》，在廣泛聽取用戶意見的基礎上，認真總結多年積累的產品開發和生產經驗，采用目前最新的電子技術研制的新一代繼電保護測試裝置，可以獨立完成繼電保護、勵磁、計量等領域內的裝置和元器件測試調試，廣泛適用于電力、鐵路、石化、冶金和礦山等行業的科研、生產和電氣試驗現場。

三、儀器特點

u 電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式。

u 單機操作方便  裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。

u 雙操作方式  除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

u 新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

u 高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

u 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

u 具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。

u 接點豐富 具有10個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。

u 完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

四、主要技術參數

額定參數

交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A    輸出精度   0.2級

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率   450VA

6相并聯電流最大輸出時最大輸出功率   1000VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）   0～1000Hz

諧波次數   0～20 次

直流電流輸出

電流輸出   0～±10A / 每相   輸出精度   0.2級

最大輸出負載電壓   20V

交流電壓輸出

相電壓輸出（有效值）   0～120V    輸出精度   0.2級

線電壓輸出（有效值）   0～240V

相電壓 / 線電壓輸出功   80VA / 100VA

頻率范圍（基波）   0～1000Hz

諧波次數   0～20次

直流電壓輸出

相電壓輸出幅值   0～±160V    輸出精度   0.2級

線電壓輸出幅值   0～±320V

相電壓/ 線電壓輸出功率   70VA / 140VA

開關量

8路開關量輸入

空接點     1～20mA，24V

電位接點接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V

4對開關量輸出    DC：220 V／0.2 A；AC：220 V／0.5 A

時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS
