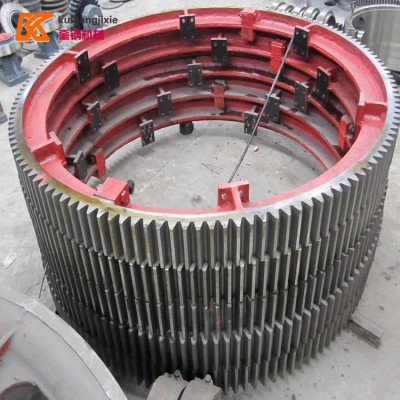

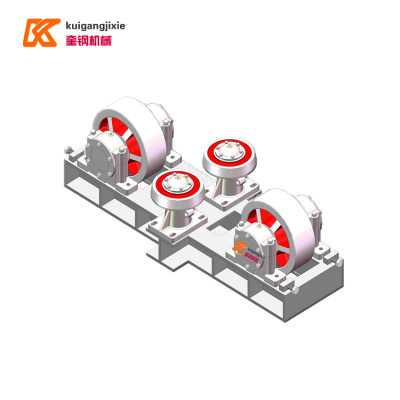

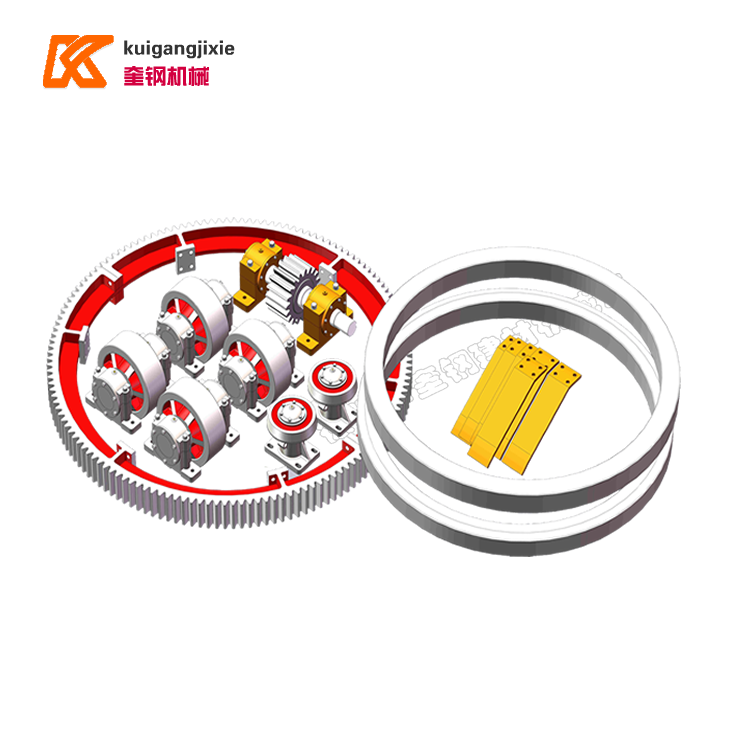

烘干機大齒輪滾圈托輪

1.鑄造烘干機大齒輪必須用堿性平爐鋼或電爐鋼，不得使用轉爐鋼，鑄件按有關規定進行驗收，其各項檢驗活動結果作為交換條件；

2 烘干機大齒輪圖紙中未注明鑄造園角尺寸R=5-10mm

3.鑄件烘干機齒圈不得有影響強度的鑄造缺陷，對缺陷補焊后必須進行熱處理消除內應力，補焊處的硬度不大于母體金屬硬度但不得低于母體金屬硬度的10%；

4.大齒輪齒面和凸臺不允許補鑄，但允許有小于5毫米，深3毫米的個別缺陷；

5烘干機大齒輪.鑄件加工前要進行熱處理以消除內應力，熱處理后硬度HB=150-190；

6.首先加工烘干機齒圈的接合面，之后把兩半齒圈組成一體。

7.烘干機大齒輪連成整體后再進行齒形及其它部分的加工；

8.兩半烘干機齒圈接合面必須在齒各的中點，拼合齒圈對接處節距允差正負0.11mm；

9.加工后的輪緣立筋輪輻等壁厚偏差必須在其名義尺寸的10%之內；

10.烘干機大齒輪加工時，在齒側面刻出分度圓線；

11.烘干機大齒圈頂圓及端面時，同時用尖刀劃出彈簧板安裝孔的線，保證與齒頂圓同心；

12.待安裝校正后與彈簧板配制，并做出相應標記。
