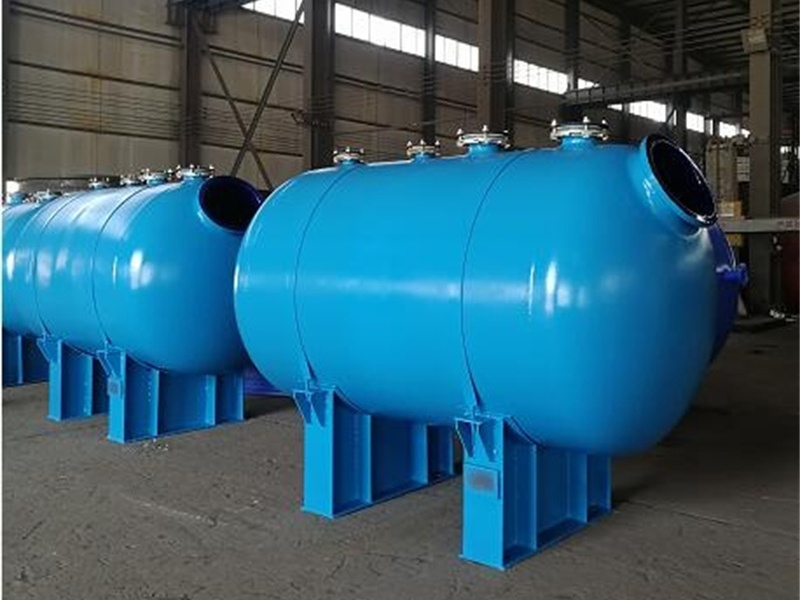

搪瓷儲罐

搪瓷儲罐
工作壓力：工作壓力0.2~1.6Mpa
設計壓力：設計壓力0.2~1.6Mpa
工作溫度：工作溫度20~220℃
設計溫度：設計溫度-20~400℃
容器類別：I類（一類）
介質特性：*毒、非易爆
主要材質：Q245R  Q245R
設計標準：G150.1~150.4-2001《壓力容器》GB25025-2010《設備技術條件》 TSG21-2016《固定式壓力容器安*技術監察規程》NB/T47015-2011《壓力容器焊接規章》
焊接標準：焊接采用手工電弧焊，焊條型號為E4315;埋弧自動焊：焊絲牌號H08A,焊劑為HJ431,相應法蘭焊接標準，其余按HG/T20583-2001《鋼制化工容器結構設計規定》執行
檢測標準：X光射線，A類和B類每條焊接接頭長度的20%射線探傷，且不小于250mm按NB/T47013.1~5-2015 AB級Ⅲ級為合格。
滲透實驗：焊接后煤油試漏，無滲漏為合格。夾套筒體與上接環*后一道環焊縫焊接后做表面無損檢測Ⅰ級為合格，水壓試驗執行標準按GB/T7994規定。氣密性壓力實驗根據協商而定。
搪瓷檢驗：搪玻璃厚度0.8-2.0mm,高電壓實驗為20KV作業面不導電（按GB/T7993規定）
油漆包裝：按GB25025-2010規定執行，設備外表涂防銹漆兩遍面漆一遍，噴涂顏色客戶可自由選擇。

    產品詳情：
搪玻璃罐是搪玻璃反應罐、搪玻璃儲罐、搪玻璃蒸餾罐的簡稱，又稱搪玻璃釜或搪玻璃鍋，搪玻璃罐是將含高二氧化硅的玻璃，襯在鋼制容器的內表面，經高溫灼燒而牢固地密著于金屬表面上成為復合材料制品。所以，它具有玻璃的穩定性和金屬強度的雙重優點，是一種優良的耐腐蝕設備。
已廣泛地應用于化工、石油、醫藥、農藥、食品等工業。為了搪玻璃設備正常使用，現將其主要性能和安裝、使用注意事項說明如下：
搪玻璃罐技術規范：
1、使用壓力：0.2---0.4Mpa
2、耐酸性：
對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將我廠生產的搪玻璃試樣置于20%HCI溶液中煮沸48h，腐蝕速率為0.9lg/m2.d（優等品指標為1.0g/m2.d）。
3、耐堿性：
搪玻璃對堿性溶液抗蝕性較酸溶液差。但將我廠搪玻璃試樣置于1N氫氧化鈉溶液腐蝕，試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d（優等品指標為7.0g/m2.d）。
4、操作溫度：搪玻璃設備加熱和冷卻時，應緩慢進行。我廠制造的搪玻璃設備使用溫度為0－200℃，耐溫急變性≥200℃。
5、瓷層厚度：玻璃設備的瓷層厚度0.8-2.0mm，搪玻璃設備附件的瓷層厚度0.6-1.8mm。
6、耐壓電：搪玻璃具有良好的絕緣性，當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時，高頻電火花不能擊穿瓷層。
7、耐沖擊性：玻璃層的內應力越小，彈性越好，硬度越大，抗彎抗壓強度越高，則耐沖擊就越好。我廠之玻璃層在規定厚度內，用直徑30mm，重量112g鋼球沖擊時，其沖擊功為282×10-3J（優等品指標為260×10-3J）。
