有機玻璃應力儀

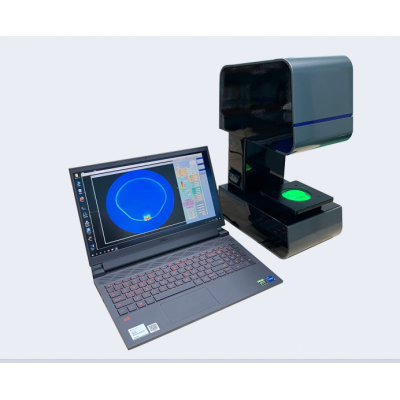

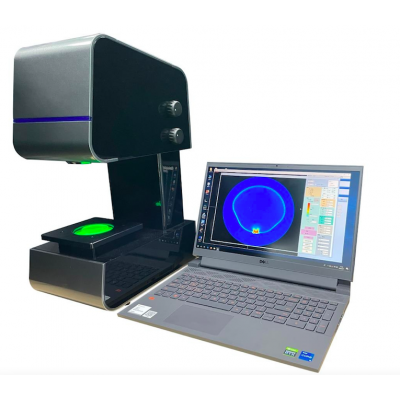

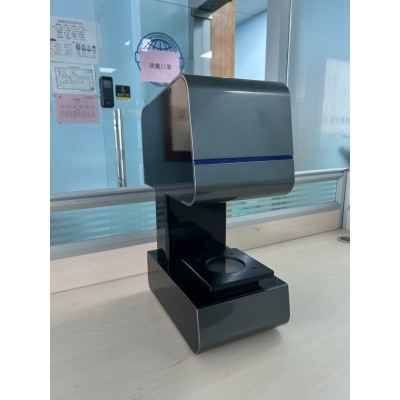

大量程全自動應力儀NMV-3000

此款應力儀實現了一鍵自動檢測具有應力與雙折射的透明物體內部的光程差和慢軸方向。

光線經過偏振片變成圓偏振光，放置有應力的樣品，雙折射的慢軸快軸產生光程差，出射光變成橢圓偏振光。通過旋轉檢偏鏡，測出偏振光受應力影響的角度，從而計算出樣品的應力大小及慢軸方向。全自動偏光應力儀在一次測量期間，取出預定角度的圖像，可以同時獲得可視范圍內樣品所有區域應力大小及慢軸方向，同時輸出應力三維分布。

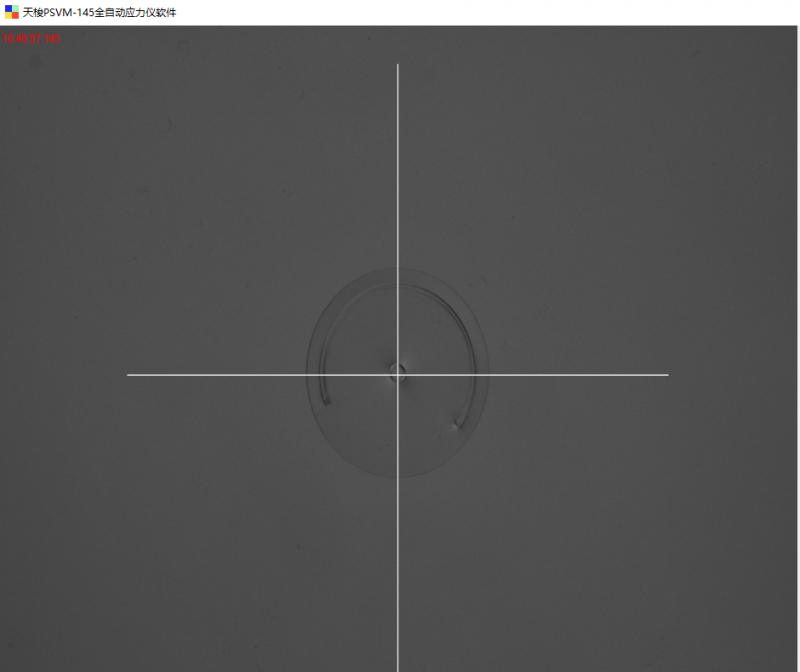

全自動偏光應力儀通過電腦連接相機采集樣品圖片，可以輕松存儲測量數據以及結果對應的各種圖像。

應用領域：

光學成像元件，如透鏡，微透鏡等；
有機玻璃亞克力制品；
太陽能背板膜；
醫藥包裝；

設備特點：

1.視野范圍內一鍵進行內應力自動測量；

2.可自由切換高速與標準測量模式，測量速度可控；

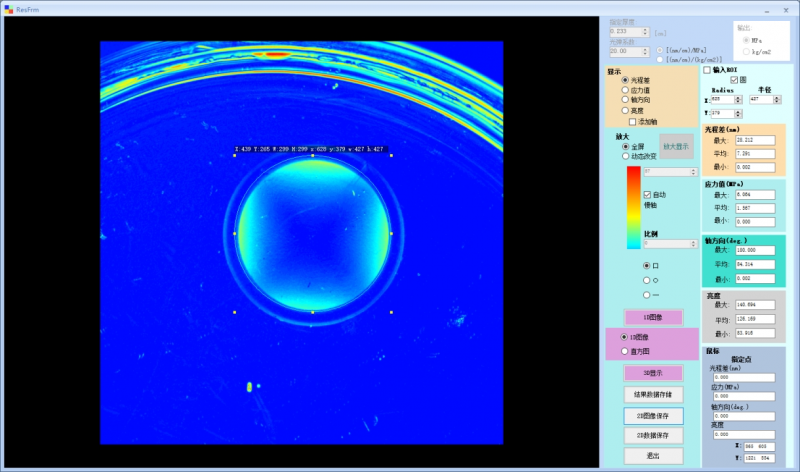

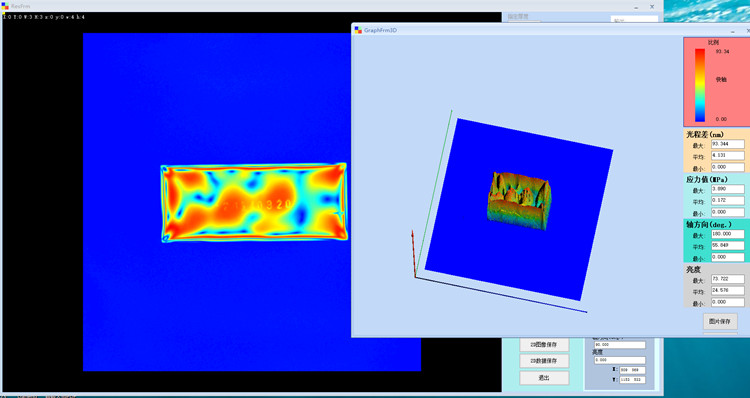

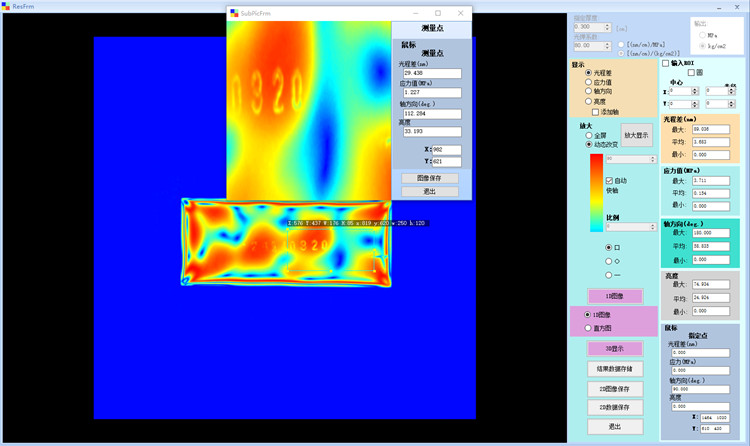

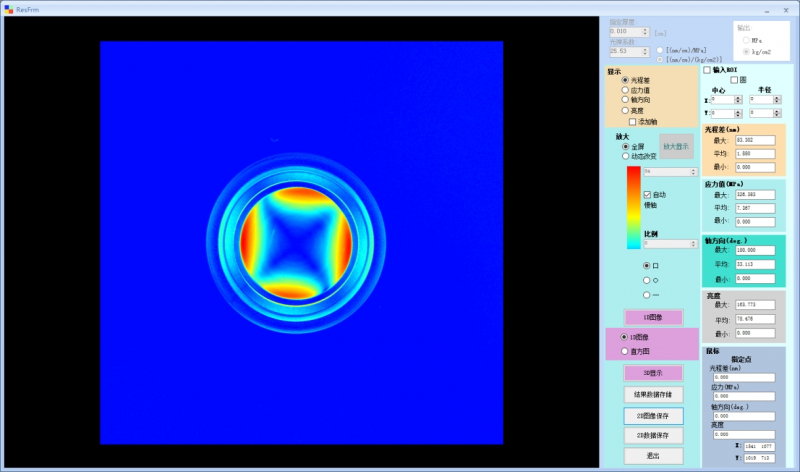

3.應力測量結果3D視圖模式顯示，直觀顯示各點應力高低；

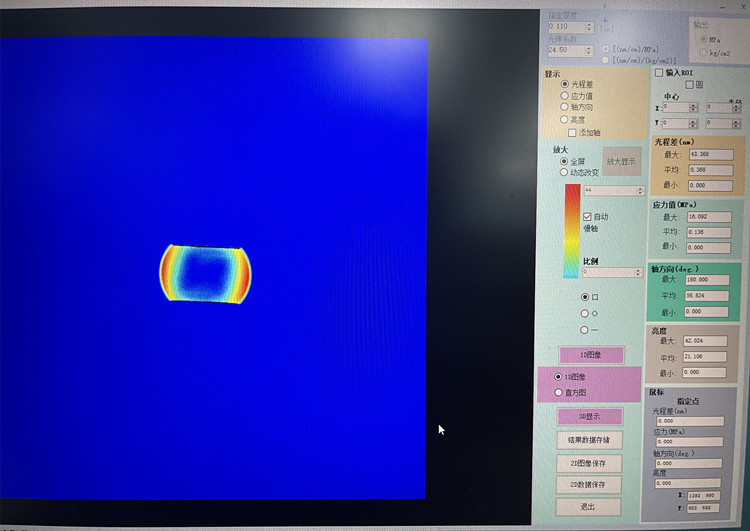

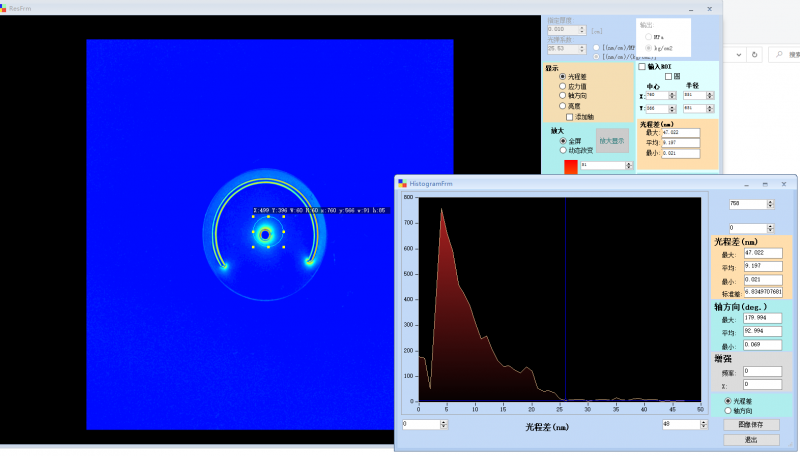

4.自由選擇任一區域進行局部應力分析，顯示二維應力分布；

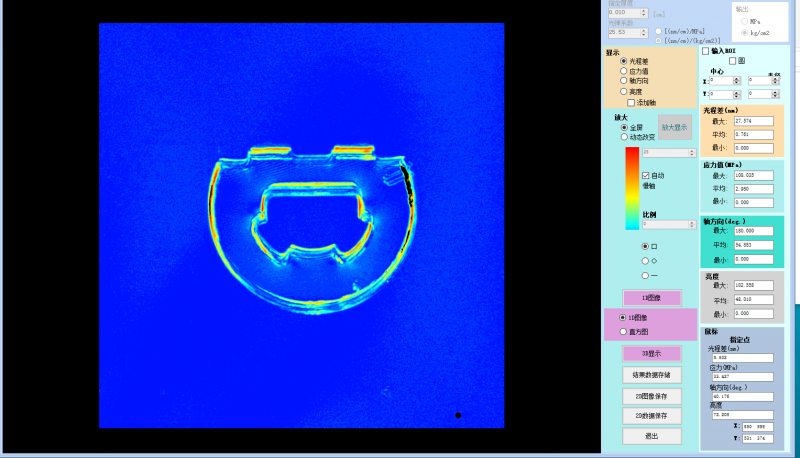

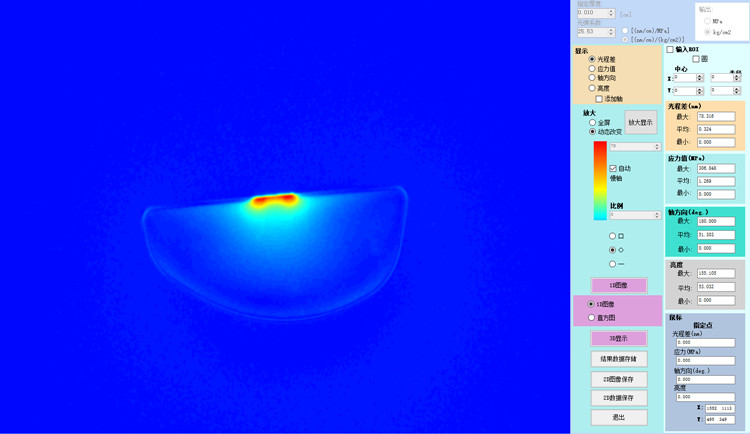

5.隨著鼠標移動，樣品上各處的應力光程差實時顯示；

6.支持圖像放大，滑動鼠標時測試結果畫面隨之放大；

7.測樣完成后，所有測量結果相關信息一鍵存儲，無需重復測樣；


主要技術參數：

測量區域尺寸：直徑80mm

測量空間高度：278mm

檢測方法：旋轉檢偏鏡法

設定波長：525nm  545nm  575 nm

光程差范圍：0-3000nm

反復測量精度：1nm

重量：24kg
