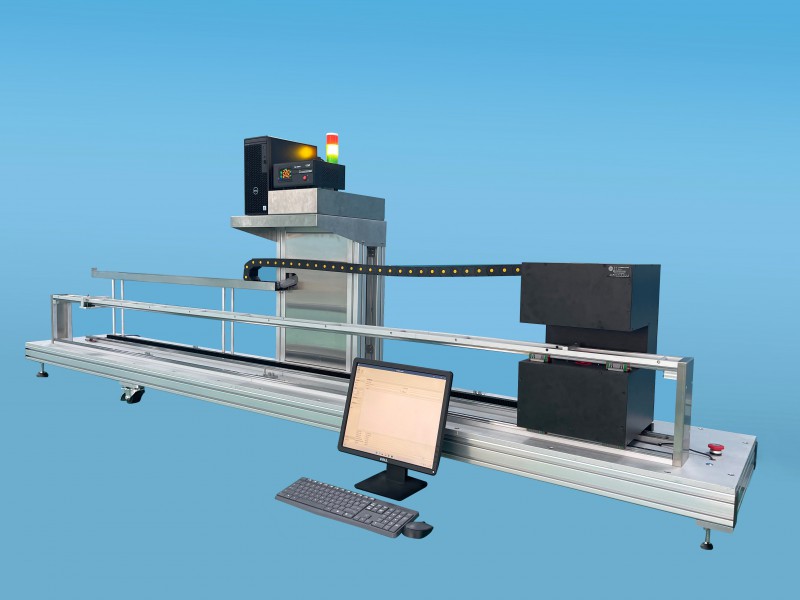

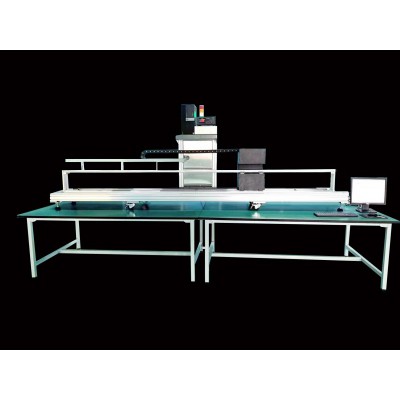

2.5米寬幅偏光片光學膜離型膜補償膜全自動軸向測量儀

功能用途

這款測量儀用于配向膜( 偏光薄膜）的品控質量管理。適用于檢查配向膜的角度.



配向膜角度測量儀的顯著特點：

1.光學配向薄膜可以簡單測定軸向角度；

2.當配向膜角度與偏振光場中任意一光學件軸角度平行或垂直時，其相位延遲效果最弱，輸出光強值最低；

當配向膜角度與偏振光場中任意一光學件軸角度呈45度時，其相位延遲效果最強，輸出光強值最高。

3. 使用配向膜角度測量儀（PSV-801-M1）除了能檢測各配向膜的軸角度外，還可以對偏光片的吸收軸角度進行簡單分析。

配向膜軸角度的測定需專門知識及測試技巧，更需對其生產工藝、生產設備、應力性質、使用要求、應力分析技術等綜合知識及經驗。測定結果可用于指導生產工藝或分析產品不良原因。

主要規格：

視野：5mm~18mm

整體尺寸：330*310*370mm

電壓：DC 24V

檢測空間高度：110mm

光源：LED（590nm）
