輕集料混凝土

輕集料混凝土具有自重輕、保溫隔熱和耐火性能好等特點(diǎn)。結(jié)構(gòu)輕集料混凝土的抗壓強(qiáng)度最高可達(dá)70兆帕，與同標(biāo)號(hào)的普通混凝土相比，可減輕自重20～30%以上，結(jié)構(gòu)保溫干拌復(fù)合輕集料混凝土是一種保溫性能良好的墻體材料，其熱導(dǎo)率為0.233～0.523瓦/（米*開(kāi)），僅為普通混凝土的12～33%。輕集料混凝土的變形性能良好，彈性模量較低。在一般情況下，收縮和徐變也較大。輕集料混凝土的彈性模量與其容重和強(qiáng)度成正比。容重越小、強(qiáng)度越低，彈性模量也越低。與同標(biāo)號(hào)的普通混凝土相比，輕集料混凝土的彈性模量約低25～65%。
輕集料混凝土大量應(yīng)用于工業(yè)與民用建筑及其他工程，可收到減輕結(jié)構(gòu)自重；提高結(jié)構(gòu)的抗震性能；節(jié)約材料用量；提高構(gòu)件運(yùn)輸和吊裝效率；減少地基荷載及改善建筑功能（保溫隔熱和耐火等）等效益。因此，在20世紀(jì)60～70年代，輕集料混凝土的生產(chǎn)和應(yīng)用技術(shù)發(fā)展較快，主要向輕質(zhì)、高強(qiáng)的方向發(fā)展，大量應(yīng)用於高層、大跨度結(jié)構(gòu)和圍護(hù)結(jié)構(gòu)，特別是大量用於制作墻體用的小型空心砌塊。中國(guó)從50年代開(kāi)始研制輕集料及輕集料混凝土，主要用于工業(yè)與民用建筑的大型外墻板和小型空心砌塊，少量用于高層和橋梁建筑的承重結(jié)構(gòu)和熱工構(gòu)筑物。
1、 燃燒性能A2級(jí)：耐火度達(dá)到了1000℃以上，高溫下不燃燒。
2、 高效保溫：導(dǎo)熱系數(shù)最低可達(dá)到0.043W/m.k，保溫層無(wú)接縫。滿足節(jié)能75%要求。
3、 強(qiáng)度高：抗壓強(qiáng)度大于0.69Mpa,最高可達(dá)20Mpa。
4、 吸水率低：≤6%
5、 壽命長(zhǎng)：與建筑物同壽命。
6、 隔聲效果好：7cm厚筑粒混凝土可有效降噪23dB，達(dá)到特級(jí)隔聲。
7、 抗震性能好：彈性模量?jī)H為普通混凝土的1%。
8、 輕質(zhì)：密度等級(jí)215～365kg/m³，只相當(dāng)于混凝土重量的8～10分之一。

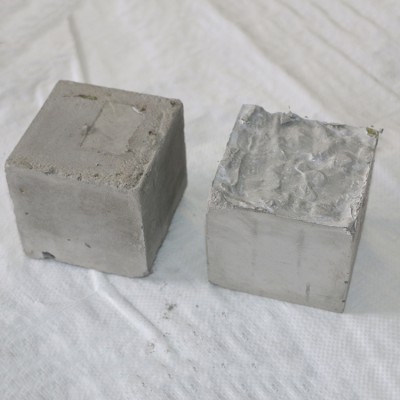

復(fù)合輕集料是由改性聚苯顆粒與無(wú)機(jī)膠凝材料復(fù)合而成（單組份），在施工現(xiàn)場(chǎng)加水混合攪拌即可。
A型干拌復(fù)合輕集料
A型干拌復(fù)合輕集料混凝土用于屋面找坡層或抗壓強(qiáng)度要求≤1.0MPa的樓面，干密度≤600㎏/m³，抗壓強(qiáng)度≥1.5MPa,導(dǎo)熱系數(shù)≤0.1W/（m.K);
B型干拌復(fù)合輕集料
B型干拌復(fù)合輕集料
