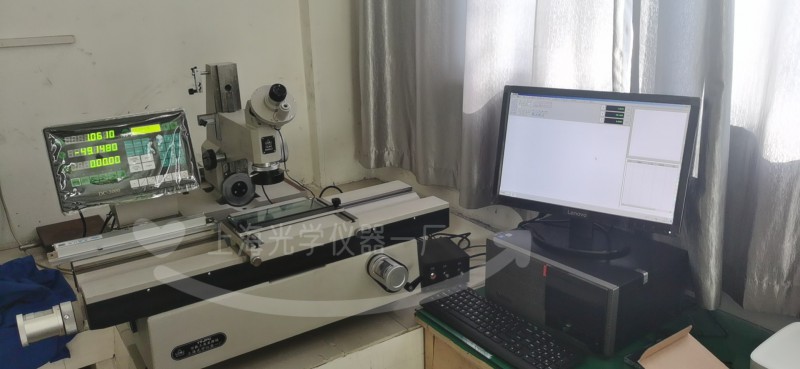

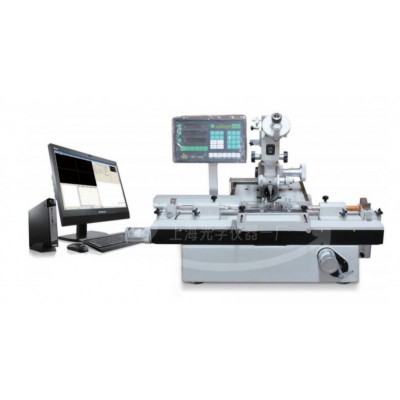

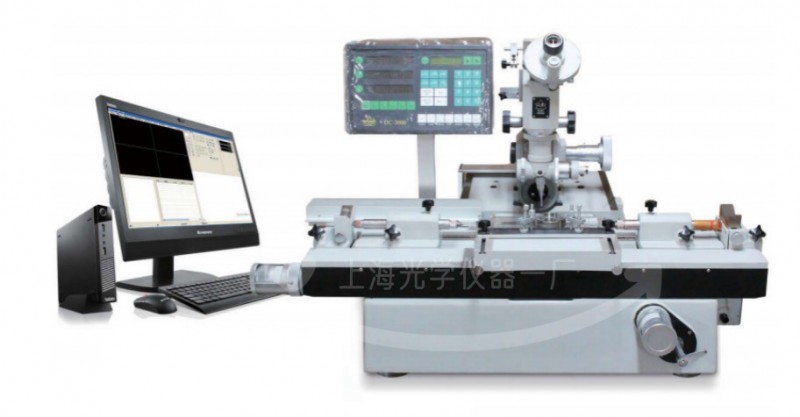

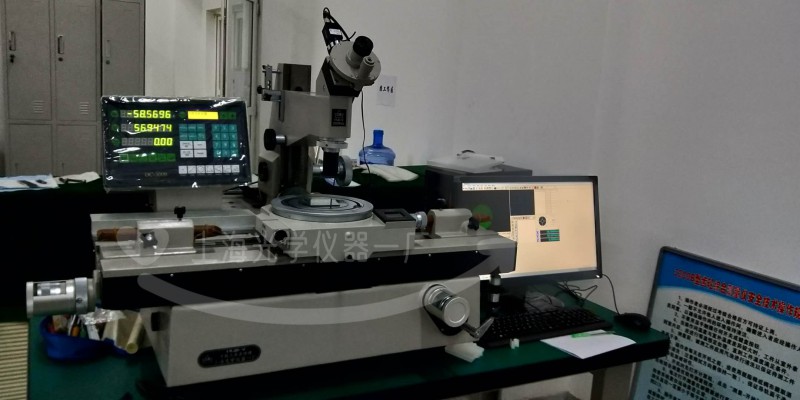

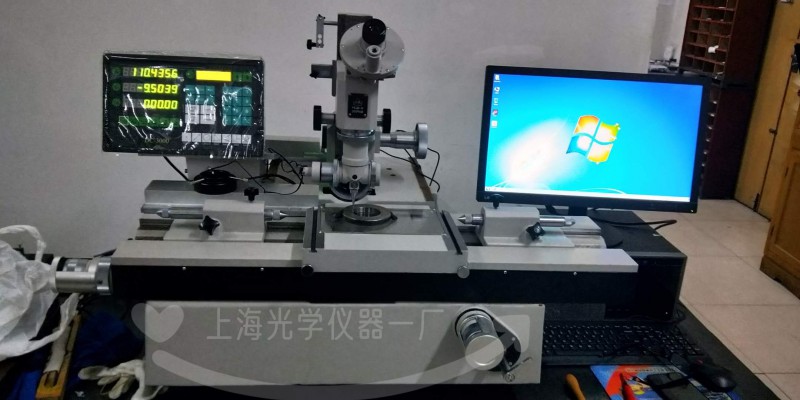

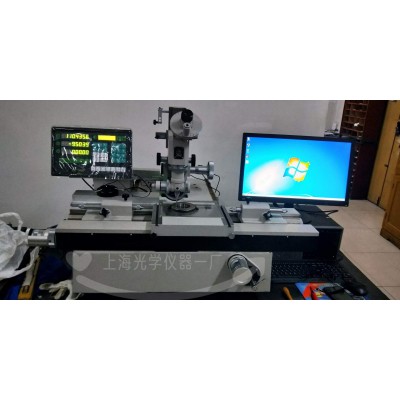

19JPC微機型萬能工具顯微鏡

一. 產品簡介

19JPC微機型萬能工具顯微鏡是應用計算機輔助測量的新一代萬能工具顯微鏡，能解決各種復雜的二維測量需求。 傳統的萬工顯對于視場中不能直接觀測到的幾何元素，如圓心、中點、交點、中心線及其相互距離、夾角等等需進行繁瑣的測量和復雜的計算， 而在19JPC儀器上均能迎刃而解。該儀器采用精密光柵傳感器和PC系列計算機以及數據接口采集測量數據，利用二維測量軟件進行數據處理，自動計算、即時讀出、或打印文件等輸出測量結果。同時可將二維平面的測量元素圖形方便地轉換至AutoCAD,直接編輯成被測工件的設計圖紙。儀器操作方便，按照屏幕顯示的圖形按鈕或菜單，鍵入測量命令即可進行測量。 儀器在測量過程中，電腦顯示器屏幕上可實時顯示瞄準點的工件坐標，直角坐標或極坐標可隨時轉換，對于極坐標測量及凸輪測量尤為方便。 儀器使用公制和英制兩種計量單位。計算精度分別達0.0005毫米和0.00005寸。 儀器可對工作臺滑座導軌的裝配誤差自動修正，進一步提高了測量精度。

二. 產品特點

微機型萬能工具顯微鏡19JPC是在數字式萬能工具顯微鏡19JC的基礎上采用計算機技術對測量數據進行數據處理。軟件的可組合性和可開發性增強了系統的功能，在更大范圍內滿足廣大用戶的需要。微機型萬能工具顯微鏡是機械、電子制造業、計量測試院、所及大、專院校機械公差實驗室廣泛使用的一種多用途計量儀器?？梢杂脕頊y量量程內的任何零件的尺寸、形狀、角度和位置。且具有二套讀數系統（電腦與數顯表）。典型測量對象：

①　測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀。

②　測量外螺紋（螺紋塞規、絲桿和蝸桿等）的中徑、小徑、螺距、牙型半角。

③　測量齒輪滾刀的導程、齒形和牙型角。

④　測量電路板、鉆模或孔板上的孔的位置，鍵槽的對稱度等形位誤差。

⑤　主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。

⑥　采用光電數顯技術，以精密光柵尺作為測量元件。采用先進計算機技術，將光柵數顯系

統采集的長度信號實時輸入計算機，由專用二維測量軟件進行數據處理，并打印出結果

或圖形或轉換成AutoCAD圖紙，結果準確，高效。

⑦　主顯微鏡可左右偏擺，用于對螺旋零件的測量。

⑧　以非接觸法或接觸法測量為基本方法，透、反射照明，可檢驗幾何形狀復雜的零件。

⑨　附件齊全，使用面廣。
