一、產品用途

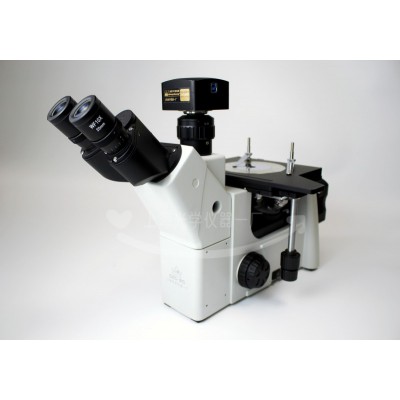

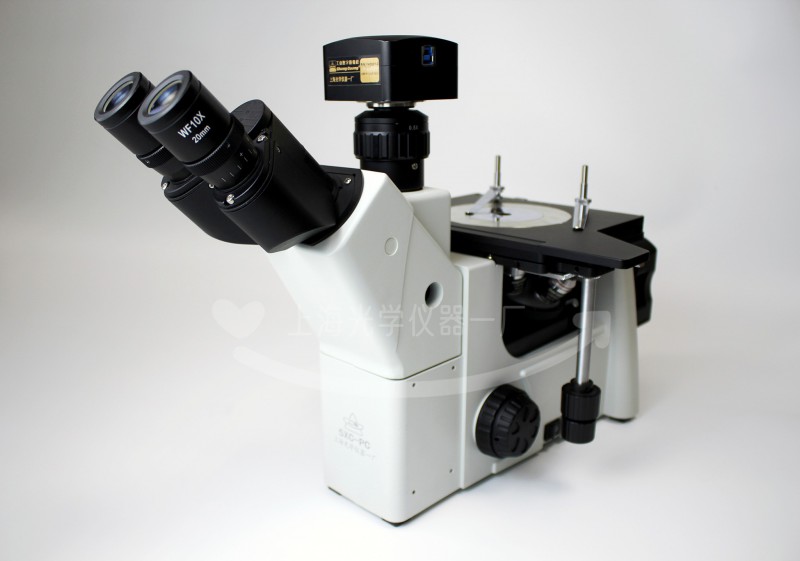

5XC-PC金相顯微鏡主要用于鑒定和分析金屬內部結構組織，它是金屬學研究金相的重要儀器，是工業部門鑒定產品質量的關鍵設備；本儀器廣泛用于機械工業的金相組織觀察分析，地礦部門對礦物的分析研究，電子等方面的觀察測量，是工廠、高等院校、科研機構、電子工業精密工程測量等領域。
二、產品特點
1. 使用的金相物鏡及平場目鏡，成像質量好，分辨率高，觀察舒適。
2. 提供優越的圖像質量和穩固可靠的機械結構。
3. 配備相應的數字成像系統，可對觀察圖像進行采集和保存。
4. 5XC-PC金相顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。
三、技術規格
1. 光學系統：有限遠光學系統

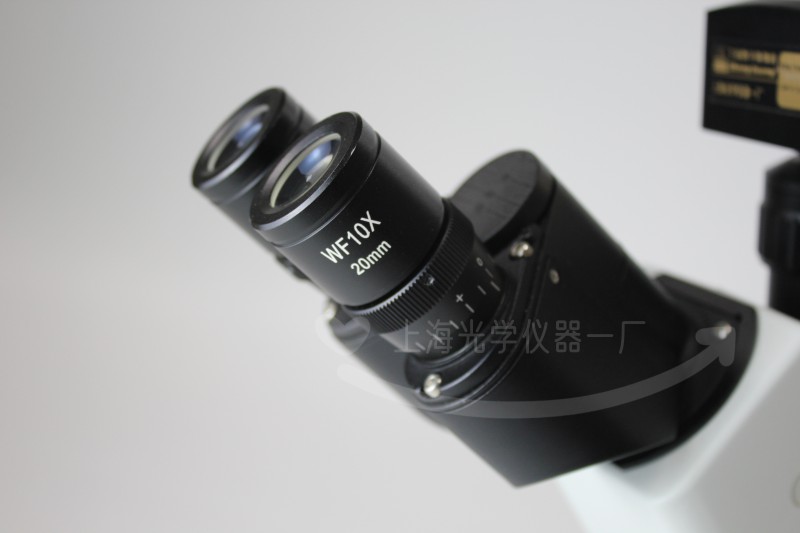

2. 觀察筒：鉸鏈?zhǔn)饺?/span>45°傾斜,±5屈光度可調,瞳距54-75mm,分光比,雙目:三目=80%:20%
3. 平場目鏡：10X/18mm
4. 平場消色差金相物鏡
|
放大倍數 |
數值孔徑（NA） |
工作距離 |
備注 |
|
5× |
0.13 |
15.5 |
標配 |
|
10× |
0.25 |
8.70 |
|
|
20× |
0.40 |
8.80 |
|
|
50× |
0.60 |
5.10 |
|
|
100× |
0.85 |
1.85 |
選購 |

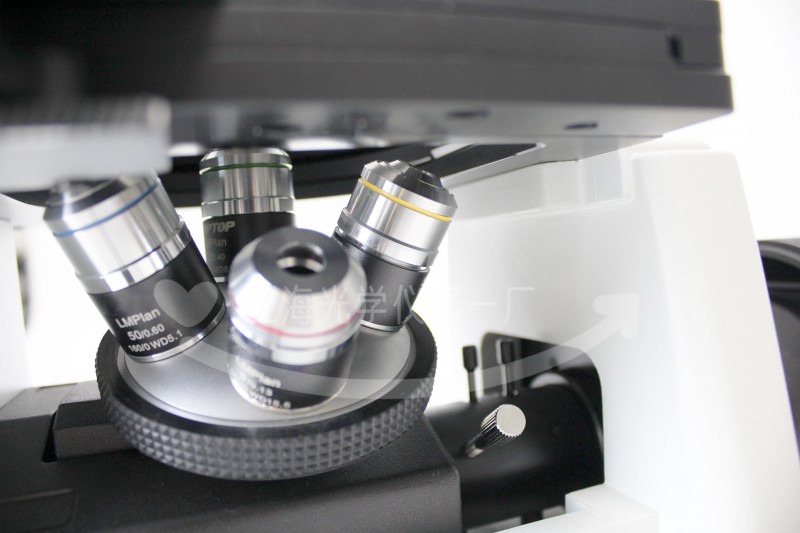

5. 轉換器:內置四孔轉換器
6. 調焦機構：低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構
7. 載物臺：三層機械移動平臺，面積180mm×155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm
8. 聚光鏡：柯拉照明聚光鏡，數值孔徑N.A1.25，預調中心，齒輪齒條升降
9. 照明系統：柯拉照明,帶可變孔徑光欄和中心可調視場光欄，6V20W鹵素?zé)簦鈴?qiáng)連續可調
10. 適配鏡：直徑：43mm，內調焦距：0～3mm調焦后可鎖緊

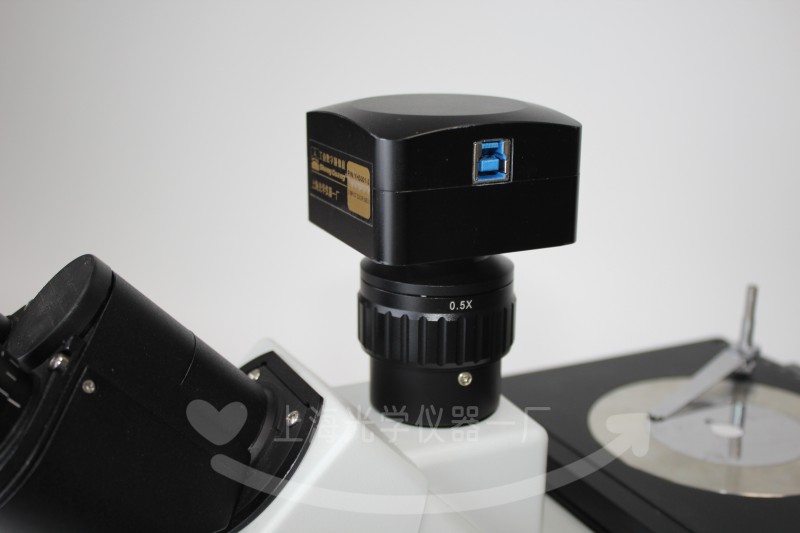

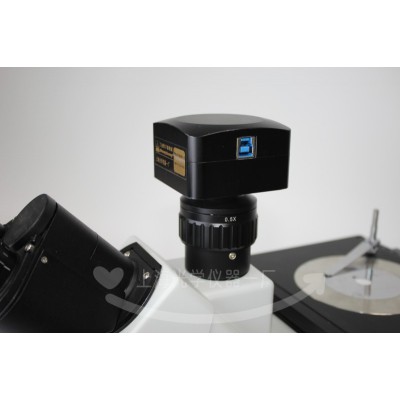

11. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
