干涉顯微鏡|6JA-PC干涉顯微鏡|干涉條紋顯微鏡

一. 產品簡介

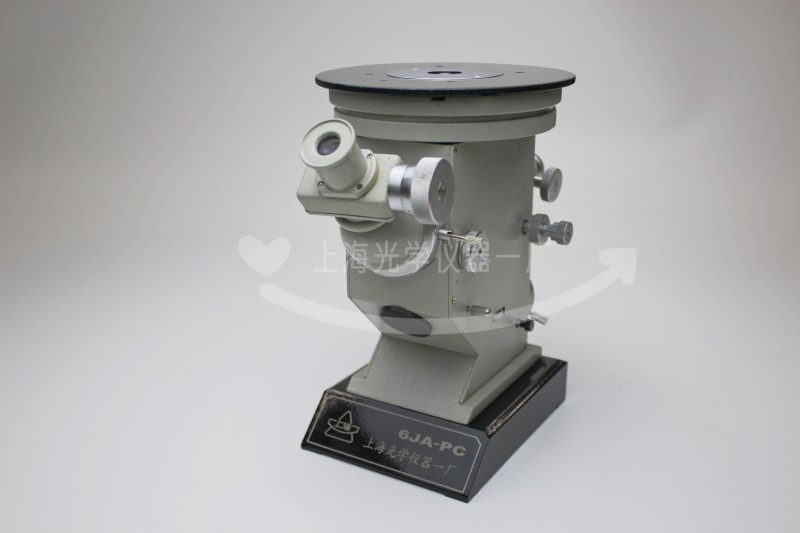

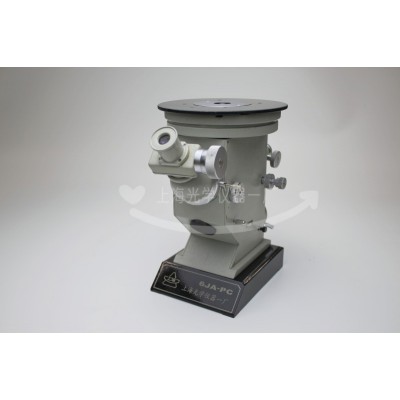

    6JA干涉顯微鏡是用來測量精密加工零件（平面、圓柱等外表面）光潔度的儀器，也可以用來測量零件表面刻線，鍍層等深度。儀器配以各種附件，還能測量粒狀，加工紋路混亂的表面，低反射率的工件表面，同時還能將儀器安置在工件上，對大型工件表面進行測量。儀器測量表面不平深度范圍為1-0.03微米，用測微目鏡和照相方法來評定▽10-▽14光潔度的表面。本儀器適用于廠礦企業計量室，精密加工車間，也適用于高等院校，科學研究等單位。

二． 技術規格

1. 測量表面光潔度范圍：▽10—▽14（1～0.03μm）

2. 工作物鏡的數值孔徑：0.65

3. 工作距離：0.5mm

4. 儀器的視場，目視：φ0.25mm；照相：0.21 x 0.15mm

5. 測微目鏡放大倍數，目視：500X； 照相：168X

6. 測微目鏡放大倍數：12.5X

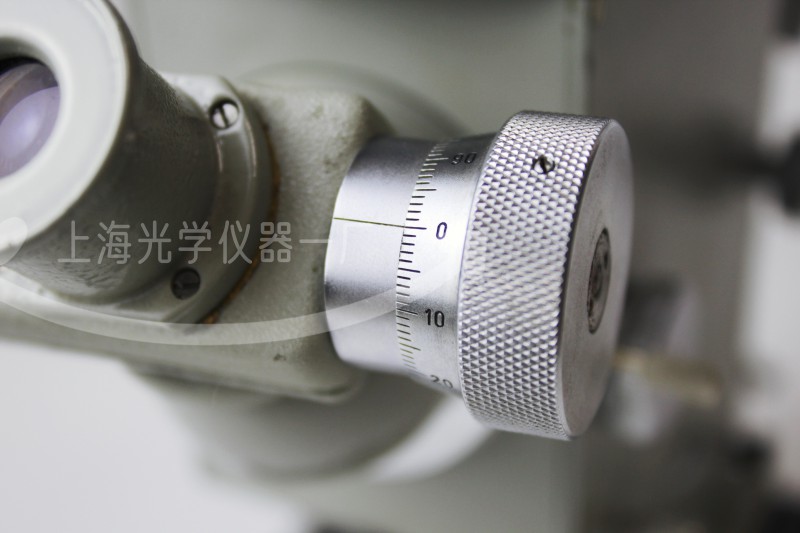

7. 測微鼓分劃值：0.01mm

8. 綠色干涉濾色片波長：λ≈5300Å

9. 半寬度：▽λ≈100Å

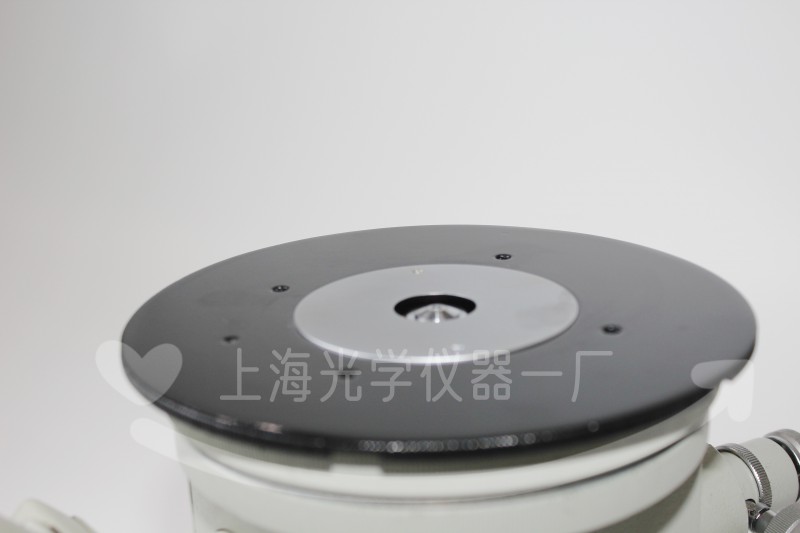

10. 工作臺升程：5mm

11. X、Y方向移動范圍：≈10mm

12. 旋轉運動范圍：360?

13. 儀器標準鏡高反射率：≈60%

14. 低反射率：≈4%

15. 可調變壓器輸入電壓：220V

16. 輸出電壓：4V-6V

17. 儀器外形尺寸：270*160*230mm

18. 儀器重量：≈5公斤
