通信電纜 低煙無鹵阻燃通信電纜 鎧裝通信電纜

產品說明：本廠生產市內通信電纜適用于固定敷設架空或地埋

HYA：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜

HYAT：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套市內通信電纜

HYAC：銅芯實心聚烯烴絕緣自承式擋潮層聚乙烯護套市內通信電纜

HYA53：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜

HYAT53：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼塑帶鎧裝聚乙烯護套市內通信電纜

HYA22：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜

HYA23：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜

HYAT22：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚氯乙烯護套市內通信電纜

HYAT23：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝聚乙烯護套市內通信電纜

用途：自承式非填充型電纜適用于本地電信網的城市與鄉鎮電信線路，也適用于接入公用網的專用網線路。吊線和電纜用同一外護層，經濟實用，安裝敷設方便。在一30~C一60~C的環境條件下，電纜的機械和電氣性能保持不變。

結構：導線：退火裸銅線，銅線直徑為0．32，0．4，0．50，0．60，0．70，0．80，0．90mm。

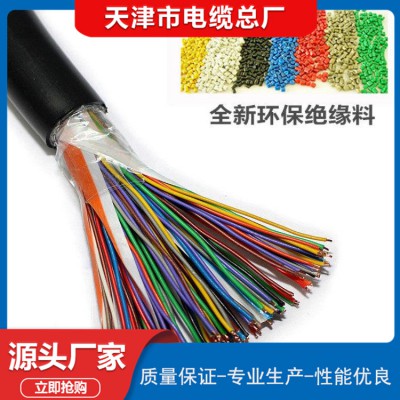

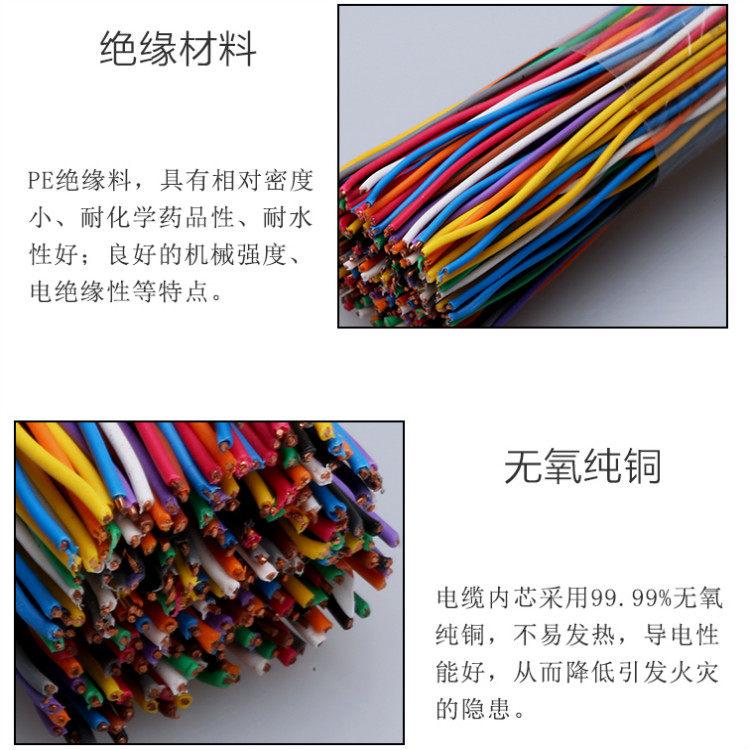

絕緣材料：高密度聚乙烯或乙／丙共聚物，絕緣線的顏色符合全色譜標準。

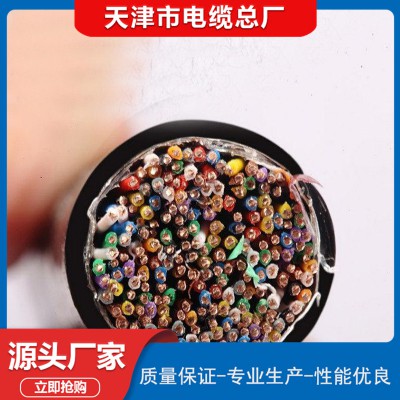

絕緣線對：二根不同顏色的絕緣線按不同的節距扭絞成對，采用規定的色譜組合以便識別。纜芯結構：以25對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上的電纜加有1%的預備對。

纜芯包帶：用聚脂薄膜帶繞包。

屏蔽：用軋紋或不軋紋金屬帶縱包子纜芯包帶之外，兩邊搭接。

屏蔽帶表面涂敷的塑料薄膜與護層粘接護套：黑色低密度聚乙烯。

吊綫：吊線為7股鍍鋅鋼絞線，標稱外徑為 6．3mm和 4．75mm兩種，其抗張強度分別不小于3000kg和1800kg，吊線用熱塑性涂料涂敷，以防鋼絲銹蝕。

識別和長度標記：電纜外表面有性識別標記，標記間隔不大于1m，標記內容有：導線直徑、線對數量、電纜型號、制造廠廠名代號及制造年份，長度標記以間隔不大于1m標記在外表面上。

主要用于管道敷設。亦可用于用途：實心絕緣非填充型市話電纜架空是為交換區、中繼干線和用戶引入線而設。使用：溫度：-30℃~+60℃，無嚙齒動物破壞地區導體：采用性能優良的無氧銅桿經拉絲退火軟化而成，銅導體直徑為：0.4、0.5、0.6、0.63、0.7、0.8、0.9mm絕緣與纜芯：絕緣采用機械性能良好，介電性能優異的高密度聚乙烯按標準規定的全色譜制成。單根絕緣線以不同節距扭絞成線對，以限度地減少串話。各線對顏色及纜芯中各單元扎帶都采用規定的色譜進行標識，極大的方便了施工。纜芯外縱包聚酯帶，并以一層扎紗繞扎。

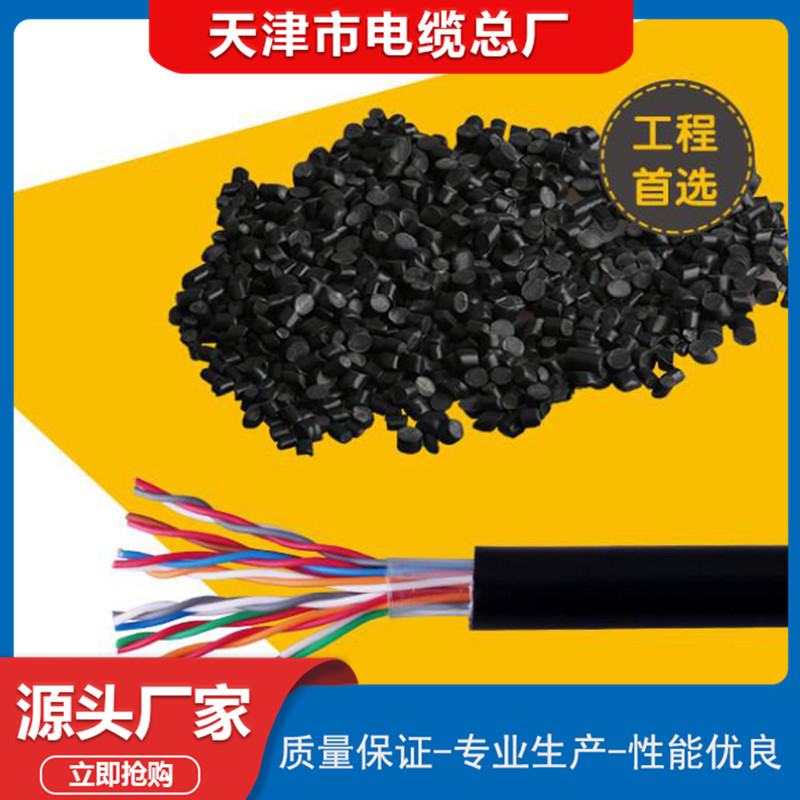

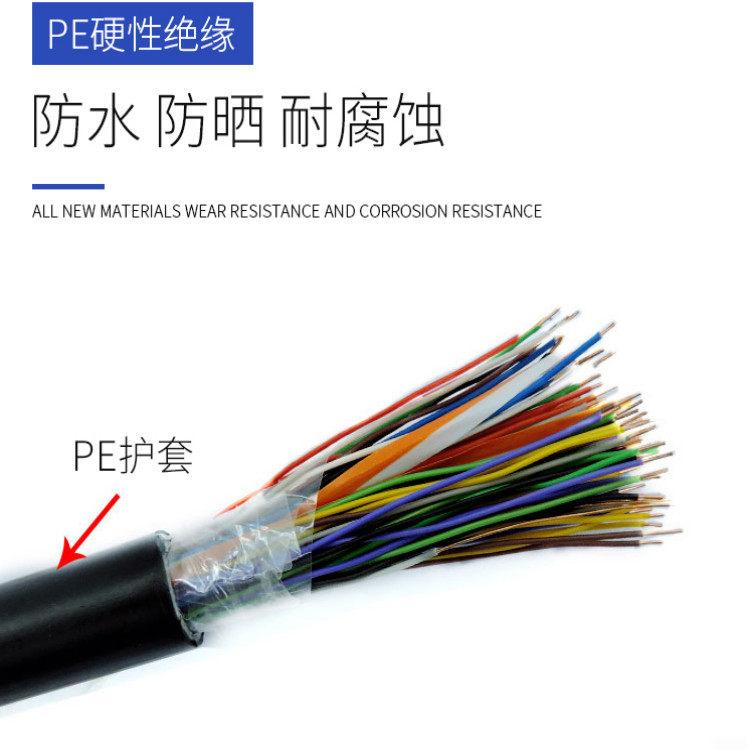

護套：采用耐環境性能優良的黑色線性低密度聚乙烯。護套外表印有：電纜型號、線對對數、導線線徑、制造廠家、制造日期及長度標記(長度標記間隔不大于1m)。護套中將充入100~200kPa的干燥空氣，以確保護套的完整性。合格的成品電纜中將充有50~80kPa的干燥空氣。可按用戶要求生產雙護套電纜。

主要型號：阻燃通信電纜；ZR-HYA、ZR-HYAC、ZR-HYAT、ZR- HYA53、ZR-HYAT53、ZR-HYV、ZR-HYA23、ZR- HYAT23、ZR-HYA22、ZR-HYAT22

產品說明：本廠生產市內通信電纜適用于固定敷設架空或地埋，

ZR-HYA：銅芯實心聚烯烴絕緣擋潮層阻燃聚乙烯護套市內通信電纜

ZR-HYAT：銅芯實心聚烯烴絕緣填充式擋潮層阻燃聚乙烯護套市內通信電纜

ZR-HYAC：銅芯實心聚烯烴絕緣自承式擋潮層阻燃聚乙烯護套市內通信電纜

ZR-HYA53：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼塑帶鎧裝阻燃聚乙烯護套市內通信電纜

ZR-HYAT53：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼塑帶鎧裝阻燃聚乙烯護套市內通信電纜

ZR-HYA22：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝阻燃聚氯乙烯護套市內通信電纜

ZR-HYA23：銅芯實心聚烯烴絕緣擋潮層聚乙烯護套鋼帶鎧裝阻燃聚乙烯護套市內通信電纜

ZR-HYAT22：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝阻燃聚氯乙烯護套市內通信電纜

ZR-HYAT23：銅芯實心聚烯烴絕緣填充式擋潮層聚乙烯護套鋼帶鎧裝阻燃聚乙烯護套市內通信電纜

執行標準：YD/T322-1996

結構特點：HYA型市內通信電纜采用全色譜絕緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點。

主要電氣性能：

1.直流電阻:20℃,0.5mm銅線,小于等于95Ω/km。

2.絕緣電氣強度：導體之間1min/1kv不擊穿.導體與屏蔽1min/3kv不擊穿

3.絕緣電阻：每根芯線與其余線芯接地，HYA電纜大于10000MΩ.km,HYAT電纜大于              3000MΩ.km。

4.工作電容：平均值52±2nF/km

5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
