手機企騰網工廠優選|

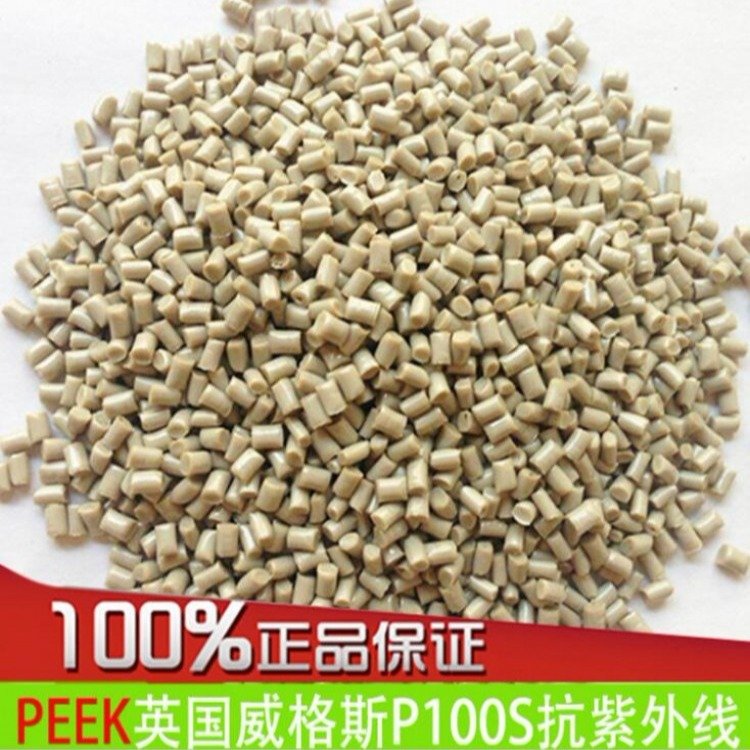

PEEK （聚醚醚酮）材料的連續使用溫度極高（大約260度），還具有極高的剛度和硬度，以及 獨有的高抗拉強度和抗疲勞強度。另外其耐熱不變形性能與化學穩定性俱佳。當溫度達260度之前該材料都具有極好的介電性能，并能抵抗能量射線照射。
PEEK具有優秀的綜合性能，機械性能好，耐高溫，耐化學性能優越，使之成為最通用的高級塑料。
特性：空氣中最大允許工作溫度非常高（可260度持續工作,短時可達310度）,機械強度、剛性和硬度高、耐高溫、優秀的耐化學性和抗水解能力,優秀的耐磨及摩擦性能、極高的蠕變強度、極好的尺寸穩定性,杰出抗紫外線性能，優秀的耐高能輻射性能，固有的低可燃性，而在燃燒時產煙少。

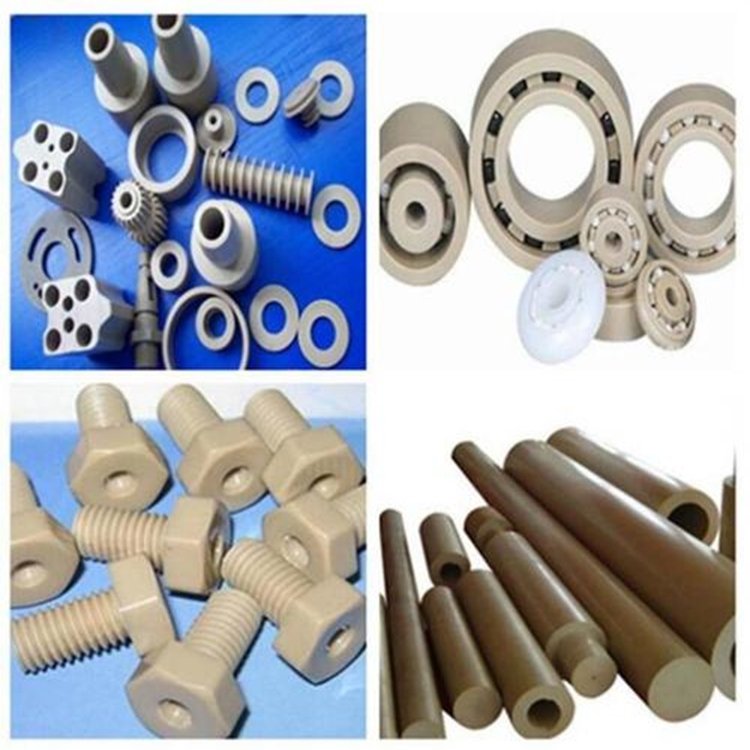

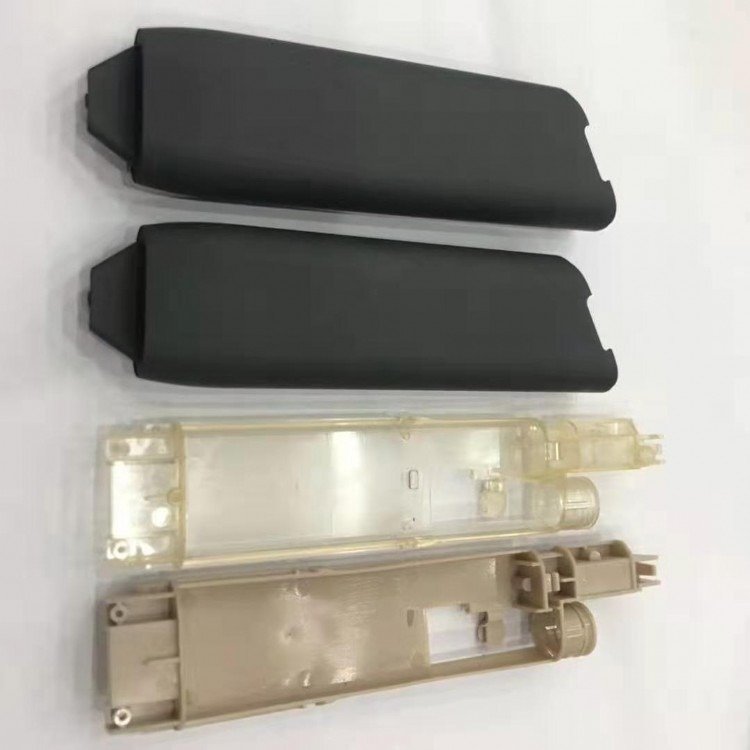

應用：PEEK在航天、制藥和食品加工業得到非常普遍的應用,如氣體分析儀結構件、熱交換器刮片;因其優越的摩擦性能,在摩擦應用領域成為理想材料,如套筒軸承、滑動軸承、閥門座、密封圈、泵耐磨環等。
PEEK具有優秀的綜合性能，機械性能好，耐高溫，耐化學性能優越，使之成為最通用的高級塑料。
特性：空氣中最大允許工作溫度非常高（可260度持續工作,短時可達310度）,機械強度、剛性和硬度高、耐高溫、優秀的耐化學性和抗水解能力,優秀的耐磨及摩擦性能、極高的蠕變強度、極好的尺寸穩定性,杰出抗紫外線性能，優秀的耐高能輻射性能，固有的低可燃性，而在燃燒時產煙少。
應用：PEEK在航天、制藥和食品加工業得到非常普遍的應用,如氣體分析儀結構件、熱交換器刮片;因其優越的摩擦性能,在摩擦應用領域成為理想材料,如套筒軸承、滑動軸承、閥門座、密封圈、泵耐磨環等。
·

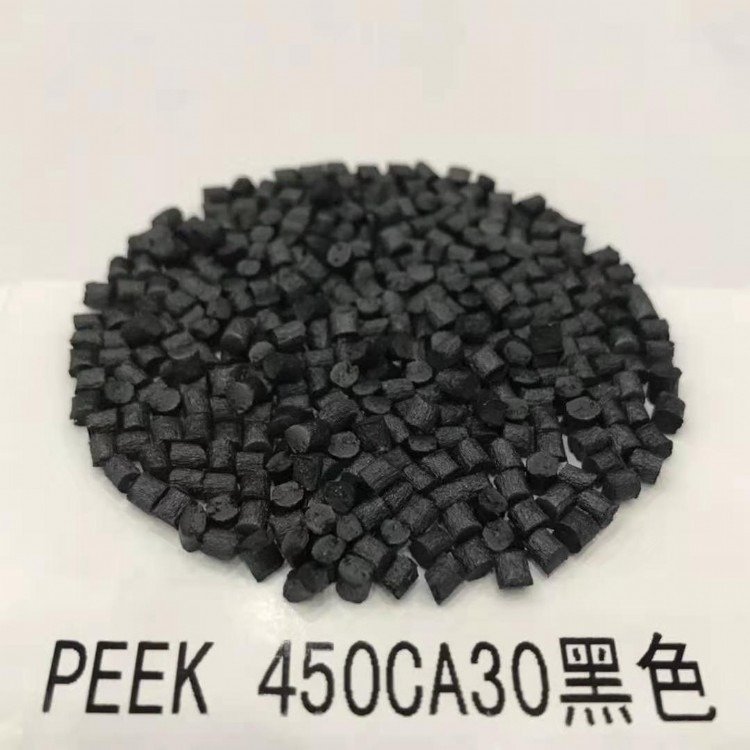

產品參數
·
|
性能項目
|
測試方法
|
測試條件
|
測試數據
|
數據單位
|
|
|
物理性能
|
密度
|
ISO 1183
|
結晶
|
1.45
|
g/cm3
|
|
吸水率
|
ISO 62-1
|
24h, 23℃，3.2mm
|
0.04
|
%
|
|
|
吸水率
|
ISO 62-1
|
飽和, 23℃
|
0.3
|
%
|
|
|
成型收縮率
|
ISO 294-4
|
Along flow
|
0.2
|
%
|
|
|
成型收縮率
|
ISO 294-4
|
Across flow
|
0.7
|
%
|
|
|
熔體粘度
|
ISO 11443
|
400℃
|
290
|
Pa.s
|
|
|
機械性能
|
拉伸強度
|
ISO 527
|
斷裂，23℃
|
150
|
MPa
|
|
拉伸強度
|
ISO 527
|
斷裂，125℃
|
100
|
MPa
|
|
|
拉伸強度
|
ISO 527
|
斷裂，175℃
|
65
|
MPa
|
|
|
拉伸強度
|
ISO 527
|
斷裂，225℃
|
50
|
MPa
|
|
|
拉伸強度
|
ISO 527
|
斷裂，275℃
|
35
|
MPa
|
|
|
斷裂伸長率
|
ISO 527
|
23℃
|
2.0
|
%
|
|
|
拉伸模量
|
ISO 527
|
23℃
|
12500
|
MPa
|
|
|
彎曲強度
|
ISO 178
|
23℃
|
220
|
MPa
|
|
|
彎曲模量
|
ISO 178
|
23℃
|
11500
|
MPa
|
|
|
抗壓強度
|
ISO 604
|
23℃
|
170
|
MPa
|
|
|
抗壓強度
|
ISO 604
|
120℃
|
110
|
MPa
|
|
|
Charpy缺口沖擊強度
|
ISO 179/1eA
|
23℃
|
4.0
|
kJ/m2
|
|
|
Charpy無缺口沖擊強度
|
ISO 179/1U
|
23℃
|
30
|
kJ/m2
|
|
|
IZOD缺口沖擊強度
|
ISO 180/A
|
23℃
|
5
|
kJ/m2
|
|
|
IZOD無缺口沖擊強度
|
ISO 180/U
|
23℃
|
30
|
kJ/m2
|
|
|
邵氏硬度
|
ISO 868
|
23℃
|
86
|
||
|
熱性能
|
熔點
|
ISO 11357
|
343
|
℃
|
|
|
玻璃轉化溫度
|
ISO 11357
|
143
|
℃
|
||
|
阻燃性
|
UL 94
|
0.75mm
|
V-0
|
||
|
比熱容
|
DSC
|
23℃
|
1.8
|
kJkg1℃1
|
|
|
熱膨脹系數
|
ISO 11359
|
Along flow below Tg
|
12
|
ppm℃1
|
|
|
熱膨脹系數
|
ISO 11359
|
Average below Tg
|
45
|
ppm℃1
|
|
|
熱膨脹系數
|
ISO 11359
|
Along flow above Tg
|
15
|
ppm℃1
|
|
|
熱膨脹系數
|
ISO 11359
|
Average above Tg
|
110
|
ppm℃1
|
|
|
熱變形溫度
|
ISO 75a-f
|
1.8MPa
|
315
|
℃
|
|
|
導熱系數
|
ISO/CD 22007-4
|
23℃
|
0.87
|
Wm1C1
|
|
|
連續使用溫度
|
UL 746B
|
機械W/O型的影響
|
240
|
℃
|
|
|
連續使用溫度
|
UL 746B
|
機械W型的影響
|
180
|
℃
|
|
|
灼熱絲測試
|
IEC 60695-2-12
|
2mm
|
960
|
℃
|
|
|
氧指數
|
ISO 60695-2-12
|
3.2mm
|
43
|
%O2
|
|
