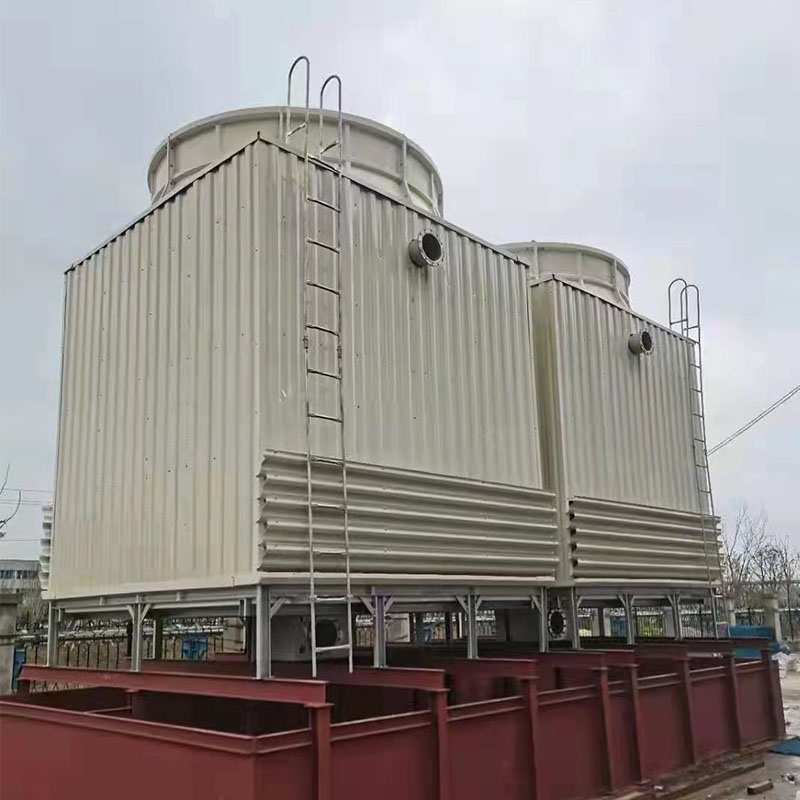

工業冷卻塔-橫流開式冷卻塔700噸 工業冷卻塔廠家

減速器：減速器為冷卻塔風機專用的皮帶傳動


減速器，應用與噪音環境要求比較嚴格的工況


條件下，此傳動形式的優點是噪音低、結構簡


便、維修率低，省去了定期更換齒輪油和季節


性的維修保養的成本。




皮帶：皮帶為上海駱駝牌三角皮帶，為電機專用



型耐磨、耐熱、耐高負載的高強度抗損、抗老化皮


帶。

冷卻塔鋼結構

采用先進的良流線技術加工而成，整體結構強度



高，結構受力合理。塔體結構具有多向受力性能的效



果，能有效的承受集中荷載，非對稱荷載，降低了冷



卻塔的振動（自振頻率為


12HZ，運行的最大振幅0.09mm）。提高了冷卻塔抗



風荷、抗震能力，具有良好的整體穩定性。塔內主要



受力鋼件、配水管及檢修梯等部件，其防腐問題是整


塔質量保證的一個重要環節，本廠為保證質量，所有



出廠鋼質構件均采用熱鍍鋅進行防腐處理

冷卻塔風筒

采用玻璃鋼材質風筒，阻燃氧指數≥40，風筒的


使用壽命30年。風筒表面平整光滑，整體剛性強，表


面具有耐老化、耐腐蝕、不退色、不龜裂、抗紫外線


等優良性能；風筒內壁與風機葉尖之間距離控制在


30±5mm。

鋁合金風機



為清華大學工程力學系設計的機翼型軸流風機



，葉片采用鋁合金材質，四葉片設計。氣動力合理



、效率高、風量大、噪聲低、耐腐蝕，設計使用壽命



10年。

冷卻塔PP填料

填料是冷卻塔最重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。采用掛式點波填料，材質為改性PP全新材料，耐溫達到60℃。對水的再分配能力大、阻力小，熱力性能好。使空氣能迅速帶走水中的熱量，獨特的填料流道，使水流在填料表面能形成大面積的流動水膜，延長了水在填料里的冷卻時間，提高了水冷卻效果。具有風阻系數小、抗老化、不易變形等優點。

性能符合能源部NDGJ88-89“冷卻塔塑料淋水填料技術規定”。

冷卻塔圍板、水盤、包角

采用機械拉擠成型的玻璃鋼復合型材，選用常州樹脂和泰安玻纖材料加工制作。此拉擠型材強度高、密度高，是僅次于鋼板的優良材質。表面平整光滑，外形美觀大方，不需要人工切割。

制作過程中采用耐老化、耐腐蝕、不退色、不龜裂、抗紫外線性能優良的膠衣涂層。

項   目

內          容

數          據

備       注

基

本

參

數

冷卻塔類型

橫流式方形水塔

低噪音型

冷卻塔型號

ZJHXT-350L/SA×2

冷卻循環水量

350 m³/h×2

進水溫度／出水溫度

37℃／32℃

環境干球／濕球溫度

31.5℃／28℃

冷卻能力

3,500,000 kcal/h

噪音值

≤62.5dB(A)

電源

380V／3P／50Hz

水質要求

ＰＨ值＝６—８

設

計

參

數

水氣比

1.48 kg/kg

水阻

44Kpa

飛水損失

≤0.05‰

蒸發損失

≤8.33‰

凈重／運行重量

 5,700 kg／11,300 kg

風

機

參

數

風扇形式

軸流式

風量

210,000m³/h×2

總靜壓

75 Pa

風扇轉速

280r/min

風葉直徑（Φ）

2,700 mm

葉片數量

4片／套

電機形式

全封閉防水型

傳動方式

皮帶

電機功率

11.0 KW

共二套

電機啟動方式

Y—△

主

要

尺

寸

長×寬×高（Ｌ×Ｗ×H）

6,900×5,800×4,300 mm

進水管尺寸（DN）

150mm

共四套

出水管尺寸（DN）

250mm

共二套

排水管尺寸（DN）

80mm

共二套

自動（DN）

40mm

共二套

材

質

頸口

玻璃鋼

優質玻璃纖維氈

和樹脂合成

灑水系統

圍板

水盆、水缸

皮帶

復合材料

風扇

鋁合金

大弦弧

電機

全封閉防水型

膠片

P.P.全新材料

難燃型

鐵框架、電機架

鍍鋅鋼
