復(fù)合型水泥基防水涂料

  產(chǎn)品按聚合物改性材料的狀態(tài)分為干粉類（I類）和乳液類（II類）

      I  類：由水泥、細(xì)骨料和聚合物干粉、添加劑等組成；

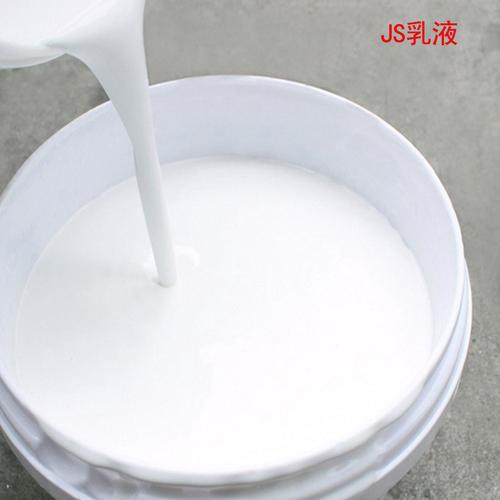

  II 類：由水泥、細(xì)骨料的粉狀材料和聚合物乳液、添加劑等組成。 性能指標(biāo)執(zhí)行：JCT984《 聚合物水泥防水砂漿》

      ⑴、聚合物膠乳防水砂漿的特點(diǎn)：

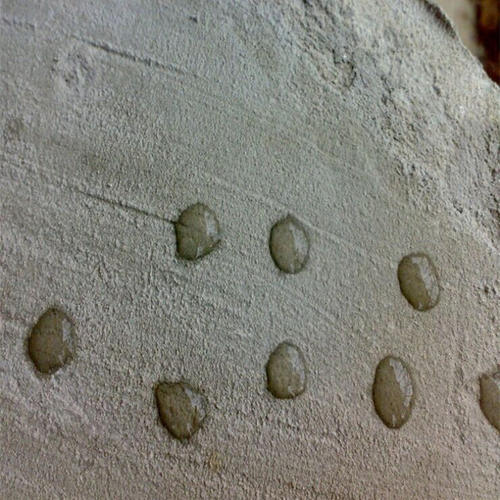

  具有較高的抗壓強(qiáng)度（40MPa）、抗折強(qiáng)度（8Mpa），抗裂性好； 具有較高的抗?jié)B性能，抗?jié)B標(biāo)號(hào)達(dá)S20； 具有較高粘接強(qiáng)度，可達(dá)到4MPa以上； 具有與水泥砂漿相同的耐久性和耐腐蝕能力；

  可在潮濕基面施工，干燥基面應(yīng)灑水濕潤(rùn)（無(wú)明水）； 工藝簡(jiǎn)單，施工方便。

      ⑵、施工方法：

  基層應(yīng)平整、干凈、濕潤(rùn)、無(wú)明水；

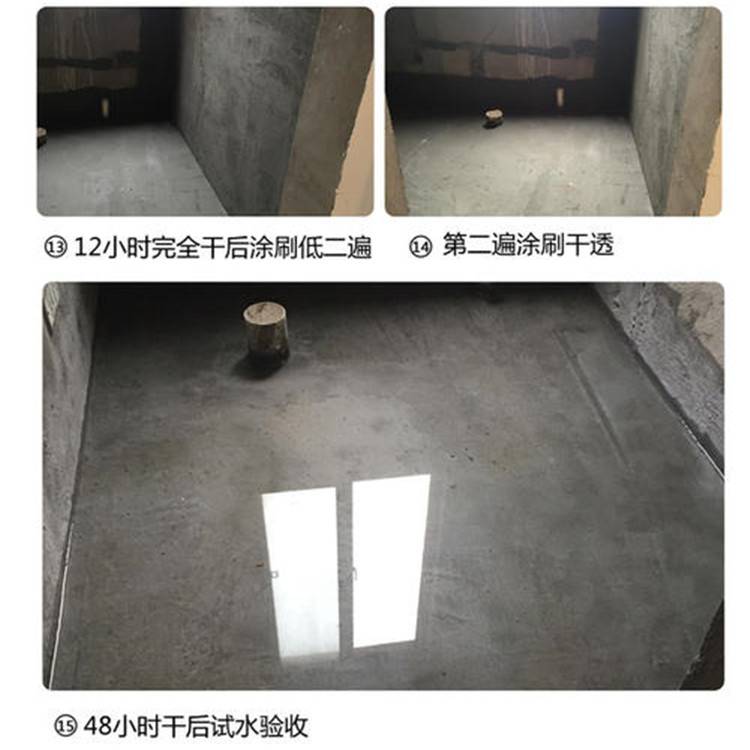

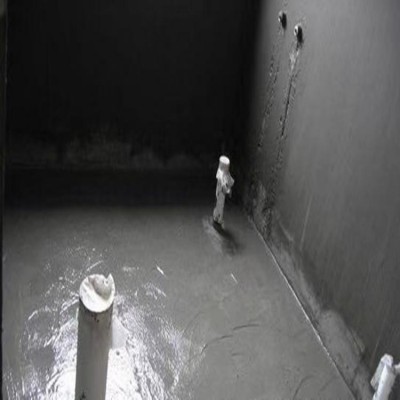

  干粉型聚合物水泥防水砂漿由工廠生產(chǎn)，現(xiàn)場(chǎng)施工時(shí)加入適量水，分二至三遍抹于基層，厚度一般為3~5mm。

  乳液型聚合物水泥防水砂漿。基層處理劑，按水泥：膠：水=1：0.15：適量水，攪拌均勻后涂刷于基層。按水泥：砂：膠：水=1：1.5 ～ 2.5：0.1～0.5：適量水，配比秤量攪拌均勻。厚度一般大于 8~25mm，用抹子分層抹壓平整光滑。由于乳液成分不同，摻量也不一樣，由提供乳液廠家同時(shí)提供配合比。 砂漿表面需二次壓光。一天后保濕潤(rùn)養(yǎng)護(hù)5天，未硬化前不得澆水養(yǎng)護(hù)。
