手機(jī)企騰網(wǎng)工廠優(yōu)選|
CPC混凝土防碳化涂料是一種高性能防碳化乳液改性的水泥基聚合物復(fù)合材料，乳液中含有獨(dú)特的共聚成分，在水泥中引起交叉反應(yīng)鏈形成聚合物——水泥水化物的互傳網(wǎng)絡(luò)結(jié)構(gòu)，產(chǎn)生化學(xué)與機(jī)械結(jié)合的內(nèi)聚力與附著力，提高了拉伸強(qiáng)度和粘結(jié)強(qiáng)度，涂覆在混凝土表面并與之牢固粘結(jié)形成高強(qiáng)堅(jiān)韌耐久的彈性涂膜保護(hù)層，可有效阻止環(huán)境中二氧化碳、氯化物、氧氣和海水、酸雨等腐蝕介質(zhì)對(duì)結(jié)構(gòu)材料的侵蝕。該涂料由高性能聚合物乳液、多種助劑（液料，A組分)與改性水泥基材料(粉料，B組分)雙組分組成，涂層固化后是一種既有高分子材料的柔性，又有無機(jī)材料的高耐久性的新型保護(hù)封閉材料。
2，應(yīng)用范圍
廣泛適用于水利水電、港口、隧道、橋梁及其它工業(yè)與民用建筑等鋼筋混凝土結(jié)構(gòu)的防碳化、防滲、防水、防腐等，提高結(jié)構(gòu)使用壽命。如冷卻塔、渡槽、水閘、大壩、橋梁、蓄水池、污水處理池、混凝土電桿等工程。
3、產(chǎn)品特點(diǎn)
（1）良好的粘結(jié)強(qiáng)度與粘結(jié)能力，可涂刷在多種建筑材料表面；
（2）抵抗大氣侵蝕，抗紫外線照射、耐磨損，正常使用條件下，使用壽命可以達(dá)20年以上；
（3）優(yōu)良的柔韌性，既可封閉微細(xì)裂縫的進(jìn)一步擴(kuò)展，又可抵抗由于混凝土基體膨脹、收縮而引起的新的開裂的產(chǎn)生，阻止水份進(jìn)入混凝土內(nèi)部；
（4）具有良好的防水和密封性能，防止外界雨水對(duì)結(jié)構(gòu)的侵蝕；
（5）良好的抗有害氣體，如二氧化碳、氧氣、鹽霧等的滲透性能，防止混凝土中性化，又耐輕度化學(xué)腐蝕，阻止氯離子及酸、堿、鹽物質(zhì)滲入混凝土內(nèi)部，防止鋼筋銹蝕；
（6）為水性涂料，無毒、無味、無污染。
（7）根據(jù)需要提供多種顏色，深灰、灰白、米黃和淺藍(lán)為標(biāo)準(zhǔn)色。

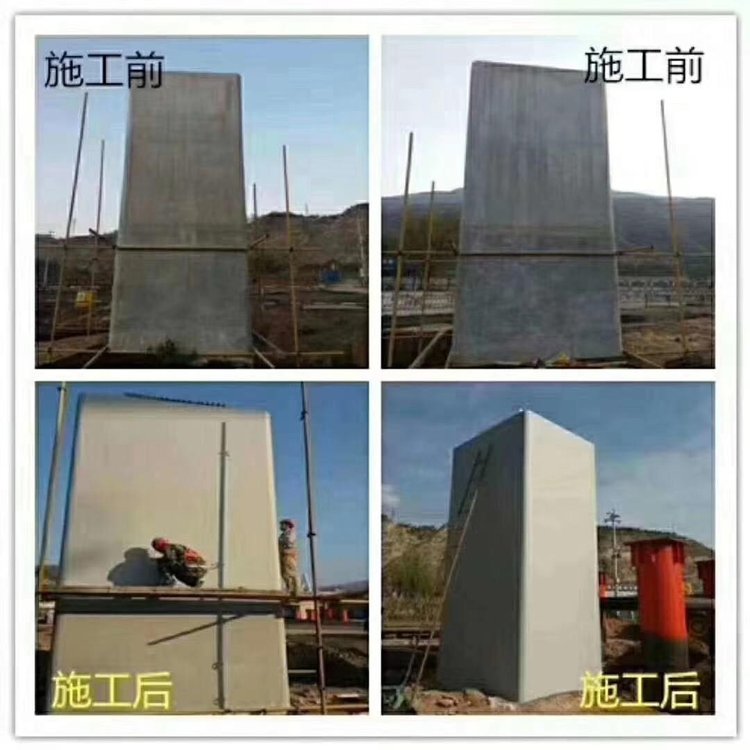

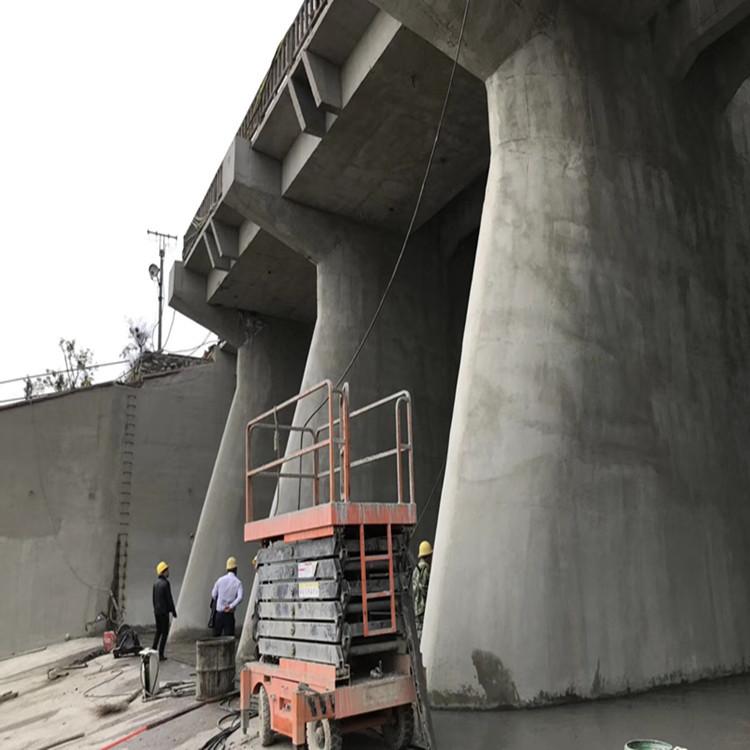

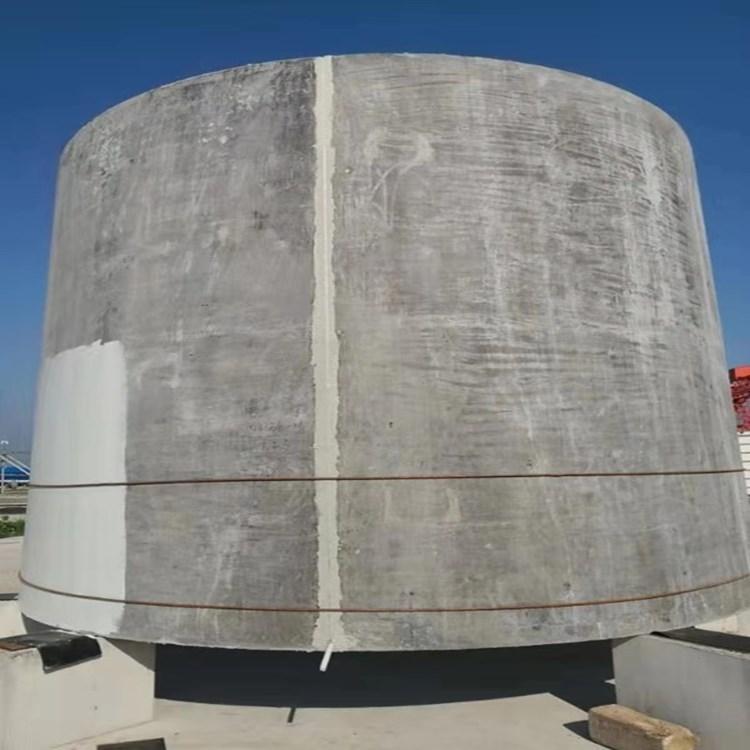

四、施工方法
1. 基面處理
（1）混凝土基面：基面應(yīng)堅(jiān)硬、平整、粗糙、干凈、潤濕。基面凸凹、不平之處，應(yīng)先用角磨機(jī)打磨平整；基面浮塵、浮漿、油污等應(yīng)用鋼絲刷除掉，疏松、空鼓部位應(yīng)予鑿除；較大缺陷用本產(chǎn)品調(diào)配的聚合物砂漿修補(bǔ)找平，配比為(質(zhì)量比，以下同)：A組分:B組分:細(xì)砂:水＝1:4:2:適量；各種縫隙、裂縫或蜂窩、麻面等不平整處用本產(chǎn)品調(diào)配的聚合物膩?zhàn)诱移剑浔葹椋?/font>A組分:B組分:水＝1:4:適量。涂刷防碳化涂層之前，混凝土基面應(yīng)預(yù)先噴水清洗和濕潤處理，稍晾一段時(shí)間后無潮濕感時(shí)再施刷涂料。
（2）粘結(jié)碳纖布后表面：按正常工序粘結(jié)碳纖纖維布后，應(yīng)在最后一道面膠涂刷后在其表面均勻點(diǎn)粘一層干凈石英砂（石英砂40~70目，點(diǎn)粘應(yīng)薄而均勻），并用輥筒碾平，待表面干透后進(jìn)行涂料的涂刷。對(duì)粘貼碳布與混凝土基面過渡區(qū)域，應(yīng)采用聚合物膩?zhàn)诱移剑骄忂^渡。
（3）粘鋼表面：按正常工序粘鋼施工結(jié)束后，清除鋼表面的油脂、污垢及鐵銹等附著物，然后涂刷2道環(huán)氧鐵紅防銹涂料，當(dāng)防銹涂料未干時(shí)在其表面均勻點(diǎn)粘一層干凈石英砂，并用輥筒碾平，待表面干透后進(jìn)行涂料的涂刷。
（4）膩?zhàn)诱移剑喝绻姘纪共黄健⒓y路較深，涂層不能覆蓋或涂料表面裝飾功能要求高時(shí)，應(yīng)采用本公司生產(chǎn)的CPC柔性耐水膩?zhàn)釉诨嫔险w批刮2道（施工工藝詳見CPC柔性耐水膩?zhàn)诱f明書），再涂刷CPC防碳化涂料涂刷，以達(dá)到更好的美觀效果。
2. 涂料拌制
每次涂料配制前，應(yīng)先將液料組分?jǐn)嚢杈鶆颉Ｍ苛系馁|(zhì)量配比為：A組分:B組分:水＝1 :1.5: (0~0.2)。涂刷底層時(shí)，加水量可取高限值。液料與粉料的配比應(yīng)準(zhǔn)確計(jì)量，采用攪拌器充分?jǐn)嚢杈鶆颍瑪嚢钑r(shí)間在5min 左右，拌制好的涂料應(yīng)色澤均勻，無粉團(tuán)、沉淀。涂料攪拌完畢靜置3min后方可涂刷。
3. 涂料涂刷
涂層應(yīng)分層多道涂刷完成。基面未批刮膩?zhàn)訉訒r(shí)，涂料應(yīng)涂刷4~5道，使之形成1~1.2mm厚度的涂層；有膩?zhàn)訉訒r(shí)涂刷3道即可，形成厚度約0.75mm的涂層。后道涂刷必須待前道涂層表干不粘手后方可進(jìn)行（推薦即使在夏季快干季節(jié)，間隔時(shí)間也不要低于1.5h）。當(dāng)前道涂刷施工完畢后，應(yīng)檢查涂層是否厚薄均勻，嚴(yán)禁漏涂，合格后方可進(jìn)行后道涂刷施工。涂刷工具可采用刷子或絨毛輥筒。輥涂時(shí)應(yīng)來回多輥幾次，以使涂料與基層之間不留氣泡，粘結(jié)牢固。每遍涂刷宜交替改變涂層的涂刷方向。在使用中涂料如有沉淀應(yīng)注意隨時(shí)攪拌均勻。
4. 涂層養(yǎng)護(hù)
最后一道涂層施工完12h內(nèi)不宜淋雨。若涂層要接觸流水，則需自然干燥養(yǎng)護(hù)7d以上才可。密閉潮濕環(huán)境施工時(shí)，應(yīng)加強(qiáng)通風(fēng)排濕。
5. 質(zhì)量要求
漏涂、透底：不允許。
反銹、掉粉、起皮：不允許。
泛堿、咬色：不允許。
厚度：厚度一致。
針孔、砂眼：允許輕微少量。
光澤：均勻。
開裂：不允許。
顏色：色澤一致。
5、用量
基面批刮膩?zhàn)訒r(shí)，CPC防碳化涂料一般涂刷3道，每m2涂料組合用量約1kg，涂層厚度約0.75mm。
基面不刮膩?zhàn)訒r(shí)，一般涂刷4~5道CPC防碳化涂料，每m2涂料組合用量約1.2~1.5kg，涂層厚度約1~1.2mm。為了保證防碳化效果，基面未批刮膩?zhàn)訉訒r(shí)，涂層厚度不應(yīng)小于1.0mm，每平方米涂料用量不得少于1.2kg。
供貨時(shí)，液料A組分、粉料B組分的質(zhì)量比為1:2。
