無機(jī)鋁鹽防水劑 無機(jī)鋁鹽防水砂漿 防水粉廠家

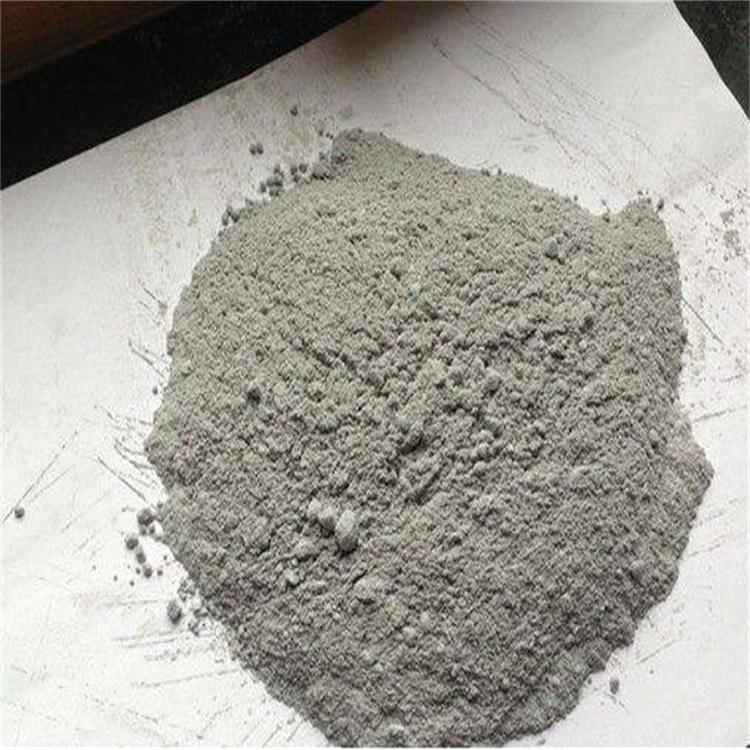

無機(jī)鋁鹽防水劑

 簡介

無機(jī)鋁鹽防水劑是以無機(jī)物為主體材料的水泥砂漿、混凝土防水劑。它以防水抗?jié)B功能為主，同時兼有微膨脹、增加密實(shí)度功能，根據(jù)工程需要可配制成減水、緩凝和早強(qiáng)等型號。該防水劑防水效果好，施工簡易，工程造價低廉，適用于砂漿、混凝土結(jié)構(gòu)地下工程、水池、水塔、橋梁、涵洞、隧道、碼頭、堤壩水電站等新建工程的剛性結(jié)構(gòu)自身防水。具有防水、減水、抗裂、抗拉伸、抗折彎、早強(qiáng)、抗?jié)B、防漏、防潮、耐酸堿等優(yōu)點(diǎn)，專門用于建筑結(jié)構(gòu)表面層的鋼性永久性防水形成堅(jiān)固致密的憎水物質(zhì)，充填、堵塞混凝土、砂漿在硬化過程中形成的毛細(xì)孔隙和水通道，具有極強(qiáng)的憎水性和潮氣的排斥性，從而賦予混凝土結(jié)構(gòu)物與水泥制品優(yōu)異的防水性能。

    用途

1 .用于工業(yè)與民用建筑的屋面、地下室、隧道、礦井、人防工程、地下人行道、地下商場、地下停車場、游泳場、水塔、給排水池、水泵站等有防水抗?jié)B要求的混凝土工程。

2 .建造水池、游泳池、水塔、貯罐，大型容器、糧倉，山洞內(nèi)貯存庫。

3 .建筑工程：地面，內(nèi)、外墻面，衛(wèi)生間等部位防水。

    特點(diǎn)

區(qū)別于其它柔性、鋼性防水材料(特別是粉狀)具有以下特點(diǎn)：

1 .防水性能好，實(shí)測抗?jié)B標(biāo)號≥ P15 以上，不降低混凝土強(qiáng)度，抗老化，防水壽命長。

2 .減水率 5 ～ 10%

3 .施工簡便，易操作，可節(jié)省大量材料、人工費(fèi)和維修費(fèi)。

4 .工程造價低，砂漿抹面 3 ～ 4 元 / ㎡。6 .耐熱( 120 ℃ )、耐寒與水泥壽命同等。標(biāo)準(zhǔn)編輯JC474 — 1999 《砂漿、混凝土防水劑》、 GBJ 50119 — 2003 《混凝土外加劑應(yīng)用技術(shù)規(guī)范》、 GB8077 — 2000《混凝土外加劑勻質(zhì)性試驗(yàn)方法》。

    用量與用法：

1、 用量：

( 1 )混凝土澆注工程防水劑摻量為 C × 3% ，即一般9㎏ /m 3 。

( 2 )水泥砂漿抹面工程防水劑摻量為水泥用量的 C × 3% ，即一般 9 ㎏ /m 3 。

2、用法：機(jī)械攪拌混凝土、砂漿作業(yè)：首先確定防水劑用量(防水劑未經(jīng)稀釋前不得直接加入攪拌機(jī)內(nèi)使用)，然后將防水劑按比例加入攪拌機(jī)內(nèi)、不足水量用自來水補(bǔ)充，攪拌 2 ～ 3 分鐘，使混凝土(砂漿)達(dá)到均勻，和易性為宜。

3 、人工拌合水泥砂漿作業(yè)：先將防水劑直接拌和使用，施工基層必須牢固、平整、干凈。砂漿抹面分兩次作業(yè)厚度 20 ㎜

4 、本防水劑適應(yīng)普通硅酸鹽水泥和硅酸鹽水泥，標(biāo)號不低于 32.5Mpa 。

    施工工藝：

1 、清理基層：把基層表面的油污、灰塵、雜物等清潔干凈。對光滑的基層表面還需進(jìn)行鑿毛處理?麻面率不得小于 75% 。然后用水濕潤基層。

2 、刷結(jié)合層：在已鑿毛和干凈濕潤的基層上，用刷子均勻刷一道稀粘狀的水泥防水劑素漿?配合比為水泥：水：無機(jī)鋁鹽防水劑 =1：2.20：0.08。作結(jié)合層。以提高防水砂漿與基層的粘合力。厚度以 2 ㎜左右為宜。

3 、抹第一層防水砂漿：找平層，在結(jié)合層未干之前必須及時抹第一層防水砂漿?配合比為水泥：中砂：水：無機(jī)鋁鹽防水劑 =1：2.5：0.35：0.08。作找平層。厚度以 10 ㎜左右為宜。搟光壓實(shí)后?用木抹搓出麻面。

4 、抹第二層防水砂漿，在找平層初凝后，應(yīng)及時抹第二層防水砂漿?其配合比和厚度均與第一層防水砂漿相同?用鐵抹子反復(fù)壓平壓光。

5 、潮濕養(yǎng)護(hù)：在第二層防水砂漿終凝之后，應(yīng)及時養(yǎng)護(hù)，每天均勻澆水不得少于五次，在保持潮濕條件下養(yǎng)護(hù)七天 。
