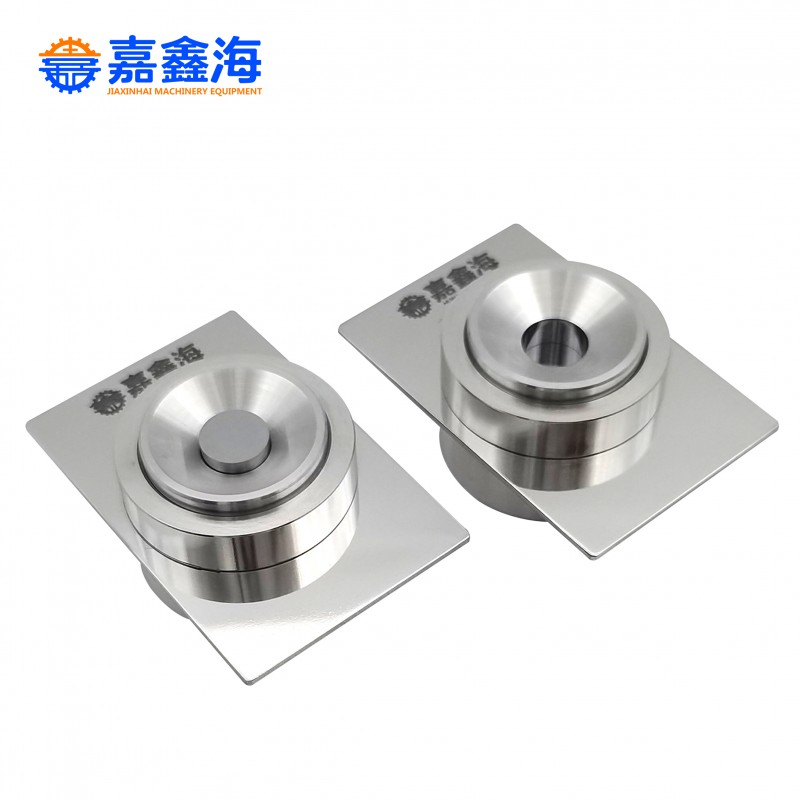

不退膜紅外模具習慣性稱為紅外模具，是指樣品壓制成型后無需脫模，樣品成型效果好，透過率高，通過模具樣品架直接放到紅外光譜儀的樣品倉內進行檢測，壓片尺寸：直徑Ф13mm，壓片厚度：0.5-1mm。特殊模具尺寸、規格、形狀、材質等可根據客戶需求定做。
模具主要技術指標：
|
模具名稱 |
JMH-A型 不退膜紅外模具（Ф13mm） |
|
成型樣品實圖 |
|
|
可壓制樣品形狀 |
圓形薄片 |
|
模具組成結構 |
底座，樣品架，壓桿 |
|
模具材質 |
硬質合金 YT15 |
|
模具壓頭硬度 |
HRC85-HRC90 |
|
樣品尺寸 |
Ф13mm |
|
模具腔體深度 |
10mm |
|
模具外形尺寸 |
76×50×70mm |
|
模具重量 |
0.75kg |
|
模具壓強計算公式 |
油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強（Mpa） |
|
模具備注 |
以上指標僅供參考，可根據客戶需求定制各種規格、形狀、材質的模具
|
模具使用及保養：
模具每次使用時候應先將模具表面用無塵紙將模具擦干凈以免模具上的防銹油影響到樣品的測試結果，加壓時注意不得超過模具的承受壓力。模具使用后要及時將模具上的樣品清理干凈以免腐蝕模具，長時間不使用需要將模具涂上防銹油，放置在干燥的環境中保存。
1、將模具放置壓片機的中心位置，加壓時不得超過模具的承受能力。
2、模具表面如有樣品殘留無法清除，請不要用化學試劑清洗及浸泡；
3、模具長時間不使用，可以在模具的表面涂抹上防銹油以免模具生銹；
4、模具長時間不使用，需要將模具放置在干燥環境中保存。
