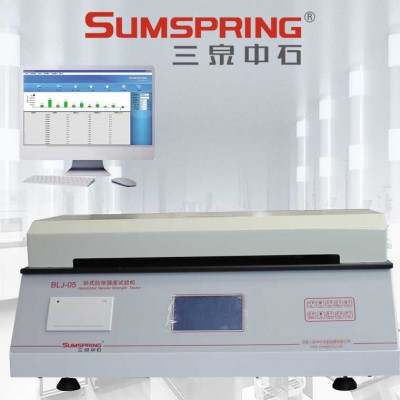

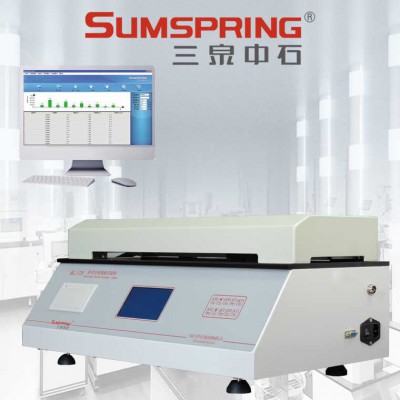

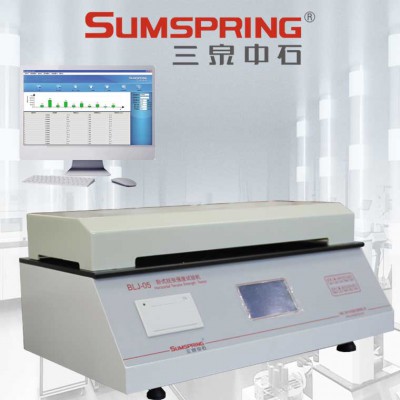

衛生紙斷裂伸長率測定儀 紙張抗張測試儀 臥式抗張試驗機

是測定紙和紙板及其它類似的薄頁材料的抗張強度，斷裂伸長和抗張能量吸收的抗張強度試驗機。適用于紙張、衛生紙、紙巾紙等進行濕張抗張強度、抗張強度、斷裂伸長、抗張能量吸收等測試。

實驗步驟：

1.調節試驗機裝置夾頭位置試驗長度（夾線間的平均距離）為180mm±1mm。調節拉伸速率為20mm/min±5mm/min

2.紙張抗張強度測定儀將試樣加持在試驗夾頭上，啟動抗張強度試驗儀以20mm/min±5mm/min的速率拉伸試樣，直至是試樣斷裂。記錄所施加的大抗張力。如何需要應記錄斷裂時的伸長率或者直接從儀器上數取斷裂時的伸長率（為一百分數），在測試過程中試樣距夾距口10mm以內斷裂的，全部讀數應報廢。

技術特征

·微電腦控制、大液晶顯示、PVC操作面板

·臥式結構，傳感器數值不受夾具重量影響

·微型打印機快速輸出數據，方便用戶保存

·無極變速,適用于各種試驗標準

·具有試驗力值保持功能，查看實驗結果更加方便

·zhuanye軟件提供測試結果統計分析，準確直觀地將測試結果展示給用戶

·配備標準RS232接口，方便系統與電腦的外部連接和數據傳輸

大試驗力                30N

試驗力有效范圍            2%～100%FS

試驗力小讀數值          0.001N

位移小讀數值            0.01mm

測試精度                  1級

速率范圍                  1～500mm/min無級調速

試樣寬度                  0＜L≤50mm

外形尺寸                  550×370×240 mm(長寬高)

重量                      30Kg

環境溫度                  15℃-50℃

相對濕度                  80%，無凝露

工作電源                  220V   50Hz

參照標準

GB/T20808、GB/T12914、GB/T465.2

產品配置

標準配置：主機、夾具、 微型打印機、實驗水槽

選購件：測試軟件、通信電纜
