二、4Q型工業暖風機-4Q型蒸汽型暖風機型暖風機概述:

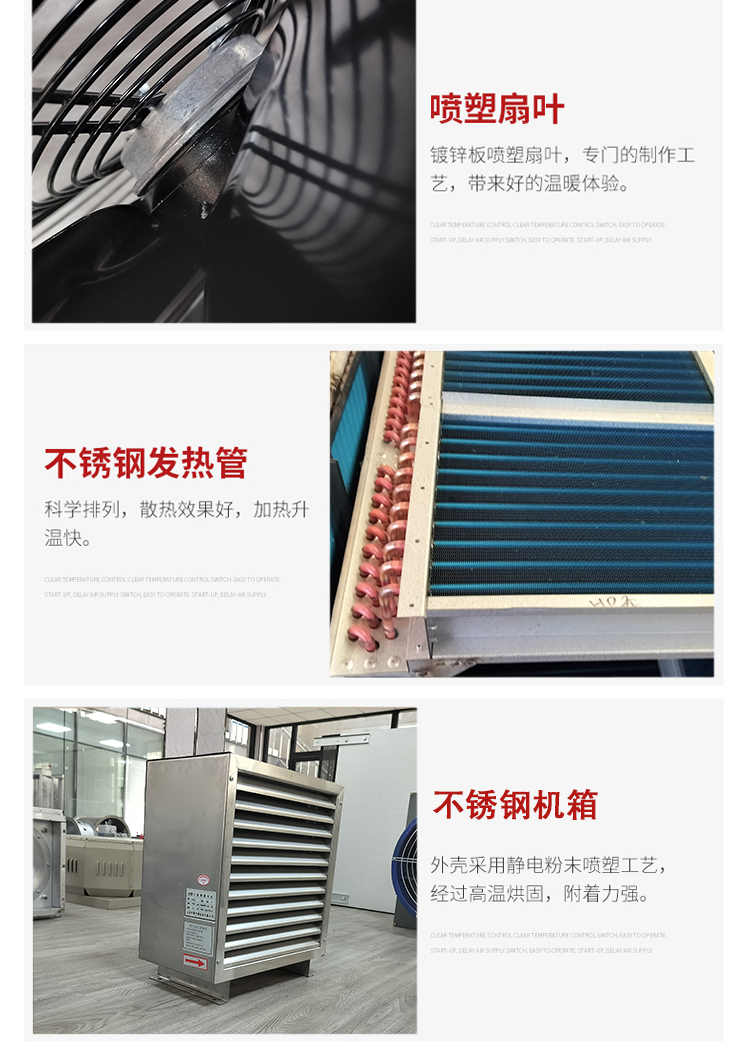

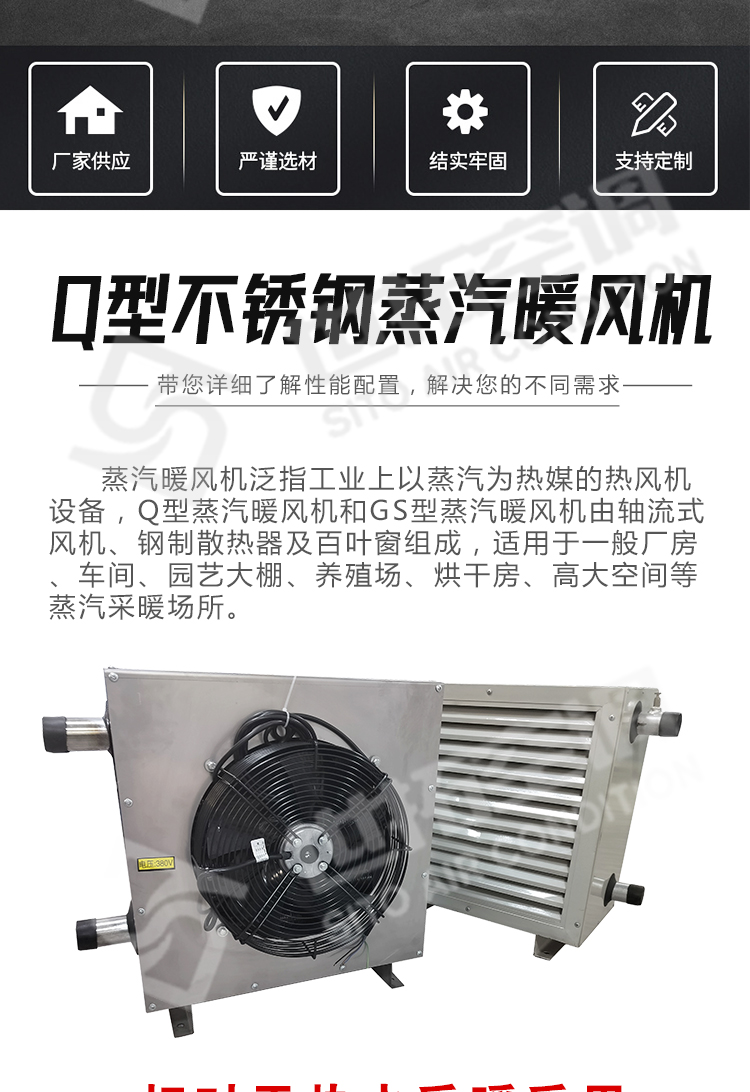

1．Q型暖風機由鋼制翅片管散熱器，軸流風機，精美的百葉窗三大部件組成；
2．鋼制散熱器采用Φ22×2（mm）無縫鋼管繞16×0.5（mm）螺旋波紋翅片后，承壓高，耐腐蝕性能及傳熱效果好；
3．暖風機結構簡單，體積小，質量輕，安裝方便，耗電量低；
4．Q型暖風機適應于以蒸汽為熱媒的各類大、中型空間的采暖、通風、干燥、除濕等；
5．Q型暖風機型號表示舉例說明：4Q
4—軸流通風機機號；
Q—以蒸汽為熱媒的暖風機；
|
型號規格 |
4Q |
5Q |
7Q |
|
|
|
散熱器散熱面積m² |
11.07 |
20.03 |
34.43 |
49.88 |
|
|
配用通風機型號 |
SF3G-4 |
SF4G-4 |
SF5G-4 |
SF6G-4 |
|
|
配用電功率（kw） |
0.18 |
0.55 |
0.75 |
2.2 |
|
|

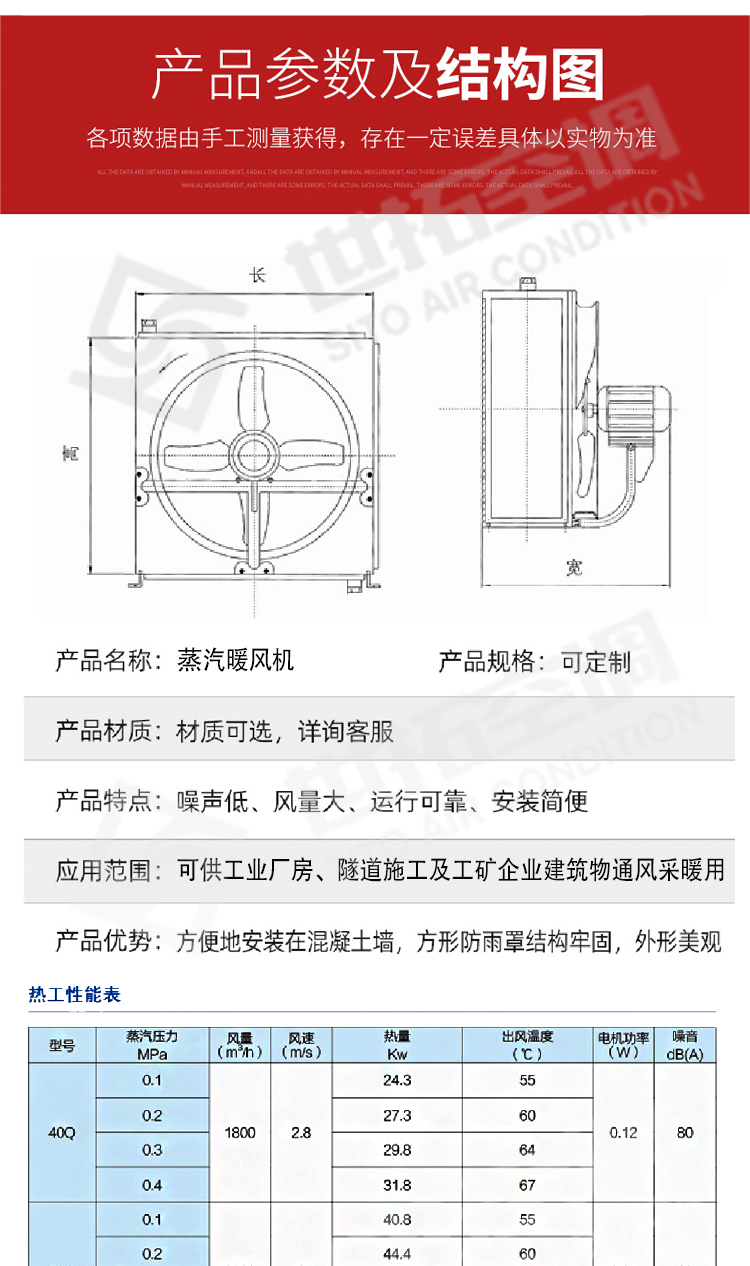

主要外形 |
A |
500 |
670 |
840 |
1000 |
|
B |
500 |
670 |
840 |
1010 |
|
|
C |
450 |
620 |
790 |
960 |
|
|
L |
656 |
826 |
996 |
1156 |
|
|
a |
640 |
640 |
640 |
640 |
|
|
b |
145 |
230 |
315 |
400 |
|
|
Φ |
390 |
490 |
600 |
700 |
|
|
G″ |
1¼″ |
1¼″ |
1½″ |
2″ |
|
|
重量（Kg） |
68 |
109 |
187 |
255 |
|
注：散熱排管為三排，叉排排列
Q型暖風機百葉窗開度可以調整，以得到適合的氣流。

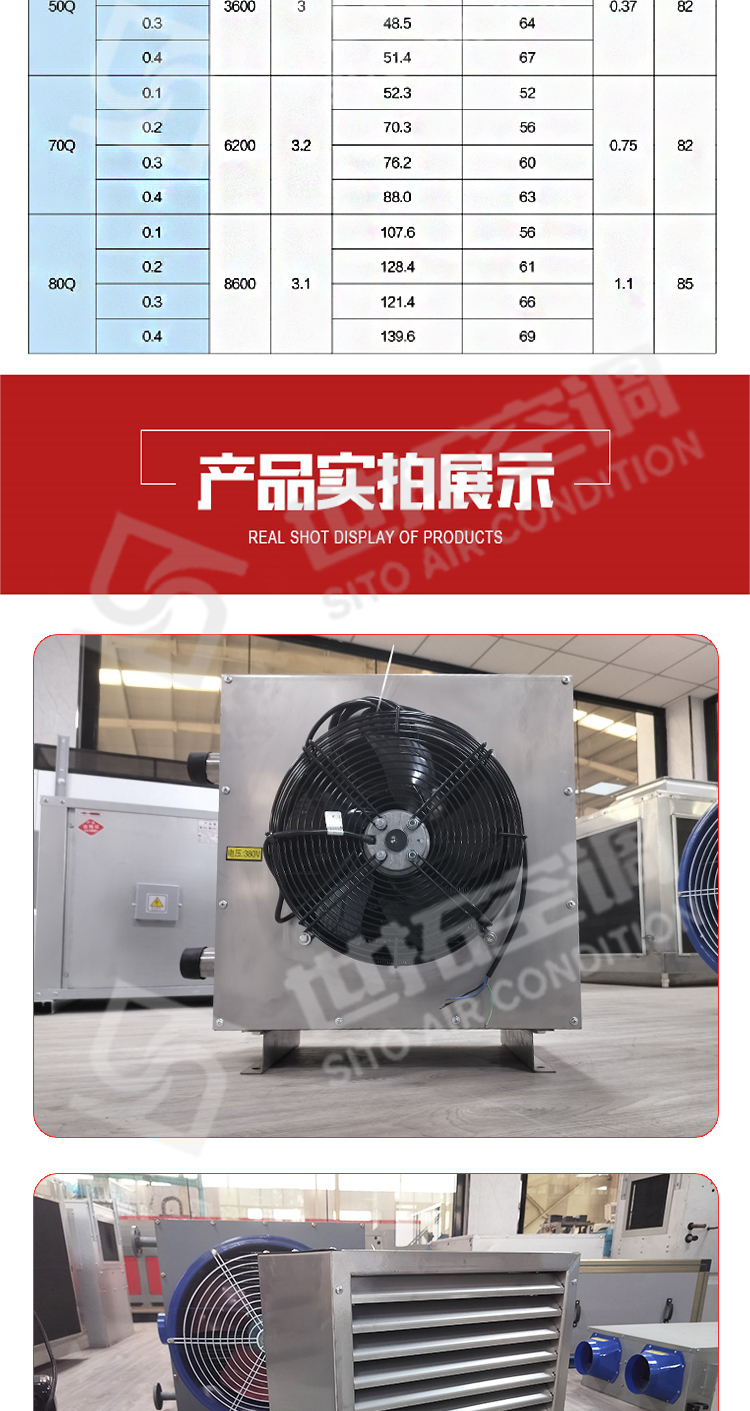

三、Q型暖風機技術參數
|
型號規格 |
4Q |
5Q |
7Q |
8Q |
|
|
標準風量（m³/h） |
2060 |
4150 |
7170 |
10100 |
|
|
平均風速度（m/s） |
2.85 |
3.0 |
3.24 |
3.1 |
|
|
散熱量/出風溫度 |
0.1 |
20900/54.9 |
35100/54.9 |
53600/51.7 |
92500/56.3 |
|
0.2 |
23450/60.0 |
38200/60.0 |
60500/56.4 |
104000/61.5 |
|
|
0.3 |
25600/63.3 |
41700/63.8 |
65500/60.0 |
113000/65.5 |
|
|
0.4 |
27400/66.8 |
44200/67.0 |
75700/62.7 |
120000/68.6 |
|
|
正常工作噪音（分貝） |
65 |
70 |
74 |
70 |
|
Q型暖風機在不同蒸汽壓力（MPa）下，當進風溫度為
