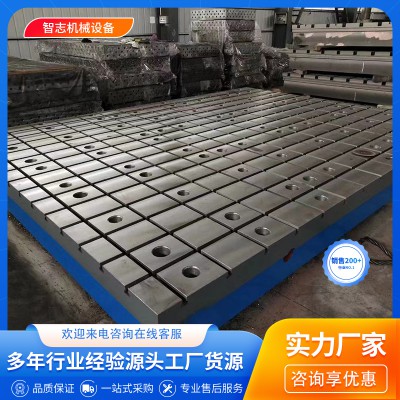

鑄鐵平臺

 （鑄鐵平臺 ）產品概述：鑄鐵平臺簡稱平臺，又叫鑄鐵平板是用于工件檢驗、劃線、調試設備、裝配、焊接、鉚焊的基礎平面基準量具。鑄鐵平臺按準確度級別分為1級，2 級和3級。一般1級和2級平板作為檢驗平臺平板使用，3級平臺平板作為劃線、裝配、焊接、鉚焊使用，廣泛應用于機械制造、化工、五金、航空航天、石 油、汽車制造、儀器儀表制造等行業。

 執行標準：按guojia鑄鐵平臺zui新標準GB/T 22095-2008，驗收按JJG117-2005標準，灰鑄鐵件：GB943988，鐵件尺寸公差：GB6414-86其它要求均按相應的guojia標準和行業標準。

結 構：鑄鐵平臺外觀基本上是箱體式。采用工作面、側圍、筋板三個部分組成，各部分均為一次性澆注而成。工作臺面的厚度zui為關鍵，既要保證使用效果還不能太 厚，也就是做到性價比zui高;性價比高還涉及到圍子和筋，圍子在使用中起到支撐作用，厚度和高度都和平臺支撐能力息息相關，加強筋起著拉伸作用，也要根據承 重要求設計搭配加強筋的高度和厚度，加強筋的高度通常為半筋、滿筋及平筋。



規格：100*100----3000*8000.(大于此規格的平臺可以拼裝使用或圖紙定做)

精度：按照   標準計量檢定規程執行。分別為1、2、3個等級。

平臺常規尺寸：100*100 200*300 300*300 300*400 400*400

400*500  400*600  500*500  500*600  500*800  600*800

600*900  1000*750  1000*1000  1000*1200

1000*1500  1000*2000  1500*2000  1500*2500

1500*3000  2000*3000  2000*4000

T型槽平臺異型尺寸可定制：1900*5000  2500*3000  2500*4000  2000*5000  2000*6000  2500*6000  3000*6000  3000*7000  3000*8000

材料：按GB/4986-85的標準制造，材料一般為HT200--300，也有QT400-600，ZG15-45。

熱處理工藝：

1、第一次時效處理：清砂，自然放存，退火消磁。

 2、粗加工：除砂，粗銑，粗刨,六個面。留精加工余量檢查毛坯是否有鑄造缺陷，是否符合國標相關技術要求等。

 3、二次回火去應力，震動時效去除殘余應力。

鑄鐵平臺安裝支撐附件：平臺支架、調整墊鐵、地錨器、千斤頂?shù)取０惭b時應調至水平、負荷均分布于各支點上,環境溫度使用時應避免振動。
