產品介紹

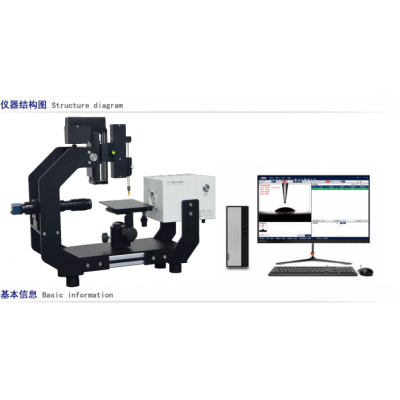

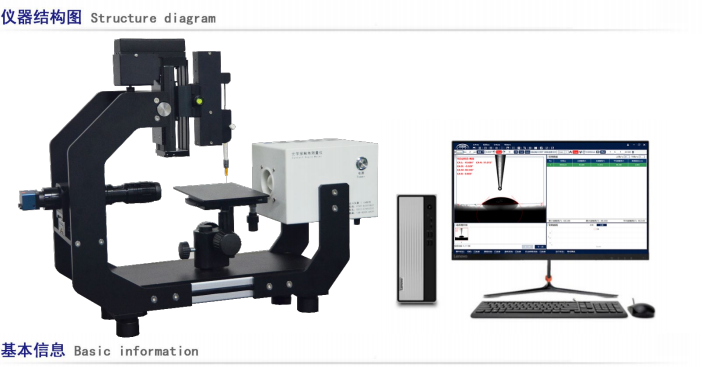

接觸角(Contact angle) 是指在氣、液、固三相交點處 c 作的氣-液界面的切線， 此切 線在液體一方的與固-液交界線之間的夾角θ， 是潤濕程度的量度。 是現今表面性能檢測的 主要方法。采用光學成像的原理-圖像輪廓分析方式測量樣品表面的接觸角、潤濕性能、表 界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件 等組成。 設備采用全自動進液裝置， 性價比高、拓展性強、功能全面、可滿足各種常規測量
需求，目前已經廣泛使用在眾多高校院所及企業
固體表面處理評價、 等離子清洗效果分析、 表面清潔度分析、固液體之間或固體黏駙特 性研究、 液體配方設計、 表面印刷性能的表征、 分析表面改性、玻璃(包括塑料或金屬等固 體) 表面潤濕性研究等。在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體 制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域， 接觸角測量已經成為了一項評估表面性能的重要儀器
產品特點
1.精細機械：系統的框架選用高 質 量的進口高強度氧化保護鋁型材并烤漆處理， 所有的 其它主要組件也都是由鋁合金，不銹鋼和銅合金通過精密制作而成。保證儀器極強的穩 定性。

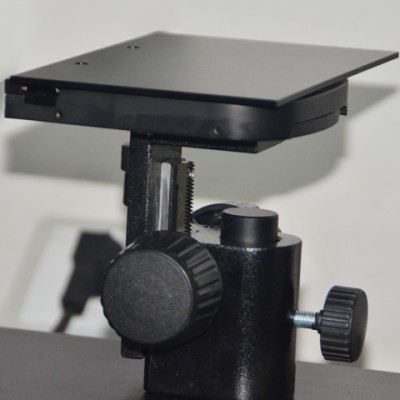

2.精密定位： 系統所有的線性移動單元， 包括三維樣品臺(xy-軸)， (Z-軸)注射器/針頭 的移動調節，均是由直線銅齒條和精密燕尾槽驅動，確保傳動平穩、輕松和精細。
3.配置齊全的進樣器與針頭選擇： 提供數十種不同規格的進樣器供使用者選擇， 如不同 規格(25ul/50ul/100ul/250ul/500ul/1000ul….) ,不同材質(氣密玻璃進樣器/塑料進樣 器) ，不同品牌(Hamilton/boli….) 以滿足不同客戶需求。提供各種規格(10-34#)以及 不同材質(不銹鋼/聚四氟乙烯/pp 撓性針頭)以及特殊針頭 (彎曲針頭)，可用于常規接 觸角測量，也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。

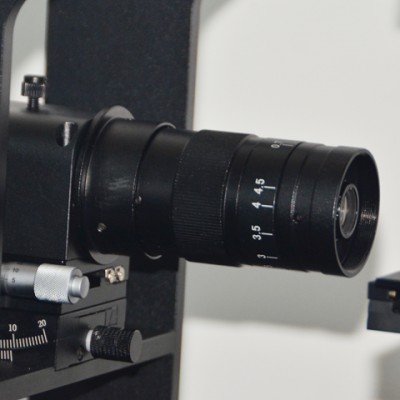

4.成像系統：采用了行曝光(Rolling Shutter)高分辨率CMOS 圖像傳感器配合pomeas0.7- 4.5 遠心輪廓鏡頭。保證zui佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成 像提供了均勻的背景照明。優質鏡頭和高分辨率相機能夠以理想的尺寸和亮度在圖像中顯 示出液滴，即使是非常小的液滴。
5.領先的軟件平臺：軟件是整個測量系統的靈魂和大腦。CA V1.2.1 軟件為用戶 提供了 范圍廣泛的功能和特性，而且其中的許多項目在這一領域均是出類拔萃。作為一光學方法， 測量的精度取決于成像的質量和后著的處理、分析和計算方法。 其中采用的亞像素 (sub- pixel) 液滴坐標檢測，自動液/固/流-三相接觸線識別，液滴全輪廓分析，和基于連續信
息反饋的液滴監視功能等構成 了軟件的核心組件，而且這一切又都能實時完成。 具備雙 邊接觸角 自動測量快速擬合功能， 分析液體與固體的表面潤濕性能、更準確的分 析表面的實際潤濕情況。
6.軟件自動生成報告，其 中涵蓋 word、excel、PDF 圖文、譜 圖等多種數據報告。
7.提供德 國進 口的接觸角測量校準樣，確保儀器 的精準性，角度校準標準片 5°、 8°、 30° (選 配) ；60°、 90°、 120° (選配 )。
8. 國內首創基線自動傾斜功能，可修正由于樣品傾斜或機臺傾斜時的差異。
9.分級管理系統， 權限管理。分實驗員與管理員。避免人為數據的改動影響測 試結果。
10.具備雙邊接觸角測量快速擬合功 能，更全面量分析液體與固體的表面潤濕性 能、更準確的分析表面的實際潤濕情況；
11.動態拍攝、視頻快速測試數據， 可以連續性記錄測試接觸角 的變化 ，再 由軟 件自動批量擬合；
12.具備歷史數據庫功 能， 記錄每一次 的測試結果， 可追溯。
技術參數
|
型號 |
LB-200S 全自動型光學接觸角測量儀 |
|
|
三 維 平 臺 |
左右 X 移動 |
手動：行程 30mm,精度 0.1mm |
|
前后 Y 移動 |
手動：行程 50mm,精度 0.1mm |
|
|
上下 Z 移動 |
手動：行程 40mm,精度 0.1mm |
|
|
水平調整 |
整機水平調整，攝像頭水平調整 (配送zhuanye級 XY 水平儀) |
|
|
樣品臺尺寸 |
120*150mm (可定制) |
|
|
可放置zui大樣品 |
200 (W) *∞(L)*50(H)mm |
|
|
樣品臺材質 |
鋁合金 |
|
|
進 液 系 統 |
微量進樣器 XY 移動 |
行程： 100mm，精度 0.1mm (針頭對中及液滴轉移) |
|
進液控制移動 |
行程： 70mm,精度： 0.001mm |
|
|
滴液控制模式 |
自動，精度： 0.01ul |
|
|
加液方式 |
自動(配送 5ml 玻璃燒杯自動一鍵加液，加滿自動停止) |
|
|
微量進樣器 |
容量： 500ul(實時顯示剩余容量) |
|
|
|
針頭 |
親水針頭 0.5mm 不銹鋼針頭(可替換) 20 個、超疏水針頭 0.25mm (可替換) 20 個 |
|
進液方式 |
自動(可循環、可編程、可連續測試多個點) |
|
|
成 像 系 統 |
鏡頭 |
Subpixel 級別 0.7-4.5 遠心輪廓深度定制鏡頭 |
|
相機 |
日本 SONY 原裝進口高速工業級芯片(onsemi 行曝光) |
|
|
傳感器類型 |
1/1.8 英寸逐行掃描 CMOS |
|
|
分辨率 |
1280× 1024 |
|
|
鏡頭控制 |
仰視角度： ±10 度，精度： 1 度 |
|
|
調焦移動 |
行程： 0-10mm，精度 1mm。 |
|
|
幀率 |
80 幀/s (可選配全局曝光高速 400 幀/s 的相機) |
|
|
光 源 系 統 |
組合方式 |
采用石英擴散膜與均光板使得亮度更均勻，液滴輪廓更清晰 |
|
光源 |
采用進口 CCS 工業級藍色冷光源(有效避免因光源散發熱量蒸 發液滴)，使用壽命可達 5 萬小時以上 |
|
|
亮度調節 |
PWM 數字調節 |
|
|
光源波長 |
460-465nm |
|
|
功率 |
10W |
|
|
接 觸 角 測 量 |
接觸角測量方法 |
懸滴法、座滴法、前進角、后退角、滾動角、薄膜法等 |
|
測量軟件 |
CA V1.2.1 靜/動態接觸角測量軟件+表面能測量軟件 |
|
|
軟件操作系統要求 |
windows 10(64 位) |
|
|
接觸角測量方式 |
自動與手動 |
|
|
接觸角計算方法 ( static contact angle) |
自動擬合法(ms 級別一鍵全自動擬合，不存在人工誤差) 、三 點擬合、 五點擬合、 自動測量 (包括圓擬合法/斜圓擬合法 (Circle method/ Oblique Circle)、橢圓擬合法/斜橢圓擬 合法(Ellipse method /Oblique Ellipse)) 、凹凸面測量等 |
|
|
動態接觸角測量 (Dynamic contact angle) |
前進角 (Advancing angle) ，后退角 (receding angle) ， 滯后角 (hysteresis angle) ，滾動角(選配) (可批量擬合 多張圖片或視頻連續擬合計算 Video analysis) |
|
|
基線擬合 |
自動與手動 |
|
|
角度范圍 |
0°＜θ＜180° |
|
|
精度 |
0.1° |
|
|
分辨率 |
0.001° |
|
|
表 面 能 |
表面能測量方法 |
Fowks 法， OWRK 法， Zisman 法， EOS 法，Acid-base Theory 法,Wu harmonic mean 法,Extended Fowkes 法 (軟件中預裝 37 種液體數據庫，可自行建立液體性能參數) 數據可直接調入用 于表面能估算，液體庫數據可自行添加、刪除和修改。可分別 得到固體表面能、色散力、極性力、氫鍵力、范德華分量、路 易斯酸分量、路易斯堿分量等 |
|
表面能單位 |
mN/m |
|
|
其 他 |
機架型材 |
歐標 160 |
|
輸入電源 |
220V 50-60Hz |
|
|
儀器尺寸 |
約 640mm (W) *180mm(L)* 530mm(H) |
|
|
儀器重量 |
約 30KG |
?
