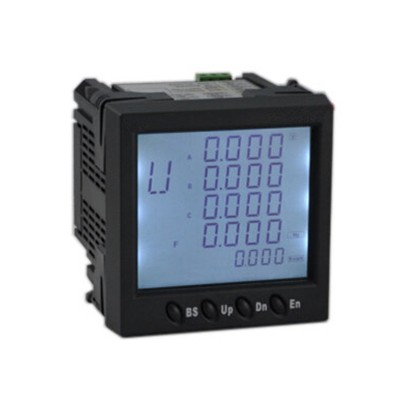

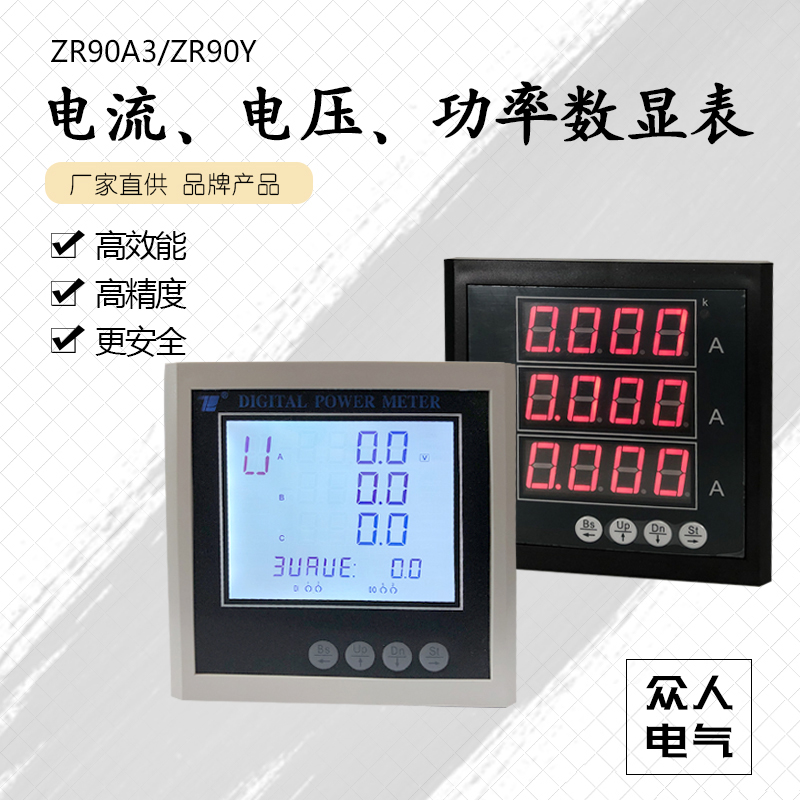

單相電流、電壓表

商務王英?(經理)

供貨總量： 999999 臺

發貨期限：自買家付款之日起 3 天內發貨

有效期至：長期有效

在線咨詢在線留言一鍵回撥

?

★　適用范圍

　　ZR2000系列可編程電力儀表主要適用于電站、電氣開關柜以及各種電氣設備測量或指示線路中的交/直流電壓、交/直流電流、頻率、單/三相有功功率、單/三相無功功率、單/三相功率因數等各種電參數。具有測量精度高、讀數清晰、方便、無視角誤差、可任意角度安裝、抗震、抗外磁場干擾等特點，是原指針式儀表的理想替代品。

★　功能特點

◎ 可實時測量電力線路中各種電量參數，按需要既可測量顯示單個參數，也可同時測量多個參數。
◎ 品種、規格齊全，有多種外形尺寸，多個系列化的產品，所有儀表均按照標準尺寸設計，兼容性強，維修更方便。
◎ 卡式安裝方式取代傳統螺釘安裝方式，安裝簡單、方便、牢固、SMT生產工藝，軟件生產校準。
◎ 智能化、模塊化設計方式，互感器倍率任意設定，功能模塊可自由組合，提高用戶使用靈活性。
◎ 網絡化設計方案，可與各種電力網絡遠程監控系統輕松對接。

★★　電流、電壓數顯表選型命名及意義

★★ 直流數顯表選型命名及意義

★★　多功能數顯表選型命名及意義

★　應用典型選型表

柜子類型	規格型號	儀表尺寸（mm）	測量功能	備注
進線柜	ZR3092W （液晶顯示）	96×96	電力網絡中全部電量參數：三相電流、三相電壓，有功功率、無功功率，功率因數、頻率，電度諧波檢測等	模擬量4-20mA輸出（可選）開關量輸出（可選） RS485接口（可選） Y：普通液晶表 W+：諧波液晶表
	ZR2090W
	ZR2090WY
	ZR2080W	80×80
	ZR2080WY	80×80
	ZR2012WY	120×120
	ZR3092W+	96×96
出線固定柜（GGD，CCK等）	ZR2090A（V）	面框 96×96 開孔 91×91	單相電流（電壓）	可選項： Y：液晶顯示 S：RS-485通訊 K：上下限報警輸出 B：4-20mA輸出
	ZR2090A3（V3）		三相電流（電壓）
	ZR2090A3（V3）Y		液晶顯示三相電流（電壓）
	ZR2090A（V）K		單相電流（電壓）、上下限報警輸出
	ZR2090A3（V3）K		三相電流（電壓）、上下限報警輸出
	ZR2090A（V）B		單相電流（電壓）、4-20mA變送輸出
	ZR2090A3（V3）B		三相電流（電壓）、4-20mA變送輸出
	ZR2090Z-AV3		三相電流、三相電壓組合
	ZR2080A（V）	面框 80×80 開孔 77×77	單相電流（電壓）
	ZR2080A3（V3）	面框 80×80 開孔 77×77	三相電流（電壓）
	ZR2070A（V）	面框 72×72 開孔 67×67	單相電流（電壓）
	ZR2070A3（V3）	面框 72×72 開孔 67×67	三相電流（電壓）
	ZR2012A（V）	面框 120×120 開孔 111×111	單相電流（電壓）
	ZR2012A3（V3）		三相電流（電壓）
	ZR2012Z-AV3		三相電流、三相電壓組合
出線抽屜柜（GCK）（MNS）等	ZR2020A（V）	面框 48×48 開孔 45×45	單相電流（電壓）
	ZR2020A2	面框 48×48 開孔 45×45	三相電流
	ZR2070A（V）	面框 72×72 開孔 67×67	單相電流（電壓）
	ZR2070A3（V3）	面框 72×72 開孔 67×67	三相電流（電壓）
出線計量柜	ZR5090-0	96×96	單相有功電度	RS-485通訊
	ZR5090-1		三相三線有功電度
	ZR5090-2		三相三線無功電度
	ZR5090-3		三相四線有功電度
	ZR5090-4		三相四線無功電度
無功補償柜	ZR3092W	96×96	全部電量參數和電能	RS-485通訊，4路開關量輸入
無功補償柜	ZR2012W	120×120	全部電量參數和電能	RS-485通訊，4路開關量輸入

　　數字式測控電力儀表是針對電力系統、工礦企業等電力測控需求而設計的系列產品。能高精度的測量許多常用的電力參數，如三相電壓、三相電流、三相電壓電流組合、三相有功功率等，并且帶四路開關量輸入測量功能（實現“遙信”）和2路繼電器輸出功能（實現“遙控”）帶RS-458數字接口，采用標準MODBUS-RTU協議實現遙測功能，變比通訊參數可通過儀表表面按鍵編程設置，使用靈活方便。

★　功能型號速查表

產品型號

外形代號（代號具體詳見外形尺寸表）

附加功能

上下限

接線方式

20

30

60

70

80

90

12

16

通訊S

變送B

報警K

三相三線

三相四線

電流表

ZR20□A□

√

●

√

●

ZR20□A3□

√

●

√

●

ZR21□A□

√

ZR21□A3□

√

ZR22□A□

√

●

√

電壓表

ZR20□V□

√

●

√

●

ZR20□V3□

√

●

√

●

√

ZR21□V□

√

ZR21□V3□

√

ZR22□V□

√

●

√

頻率表

ZR20□F□

√

●

ZR21□F□

√

有功表

ZR20□P□

√

●

√

無功表

ZR20□Q□

√

●

√

功率因數表

ZR20□H□

√

●

√

多功能表

ZR20□W□

√

●

√

多功能組合表

ZR23□Z□

√

●

√

★　技術指標

		指標
精度等級		0.5、0.2級，頻率表0.1級
顯示		四位LED顯示
輸入電源	標稱輸入	電流AC1A、AC5A、DC20mA等；電壓AC100V、AC220V、AC380V、DC75MV等
	過量程	持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒）
	頻率	50/60Hz±10%
	輔助電源	AC220V±10%或AC/DC 85～265V
	功耗	≤4

?
