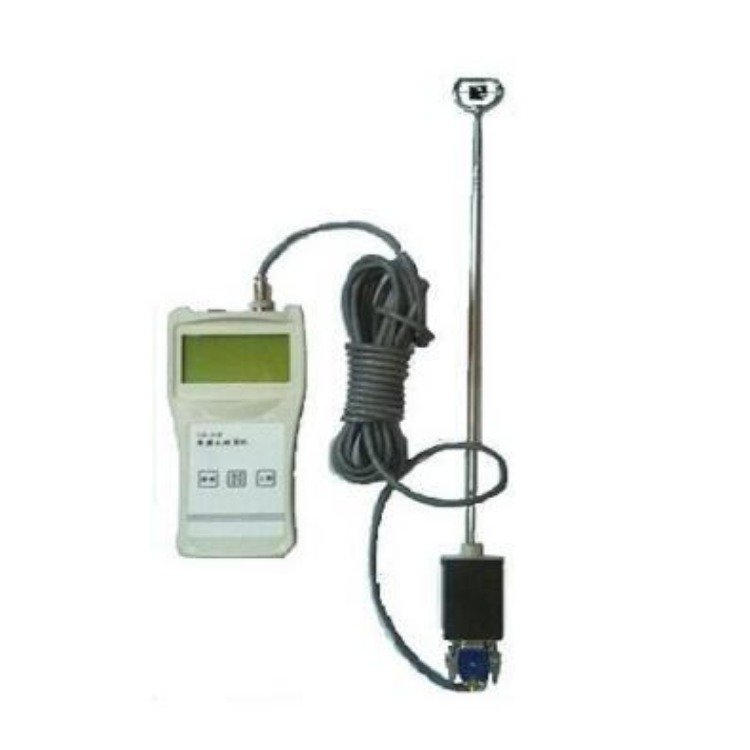

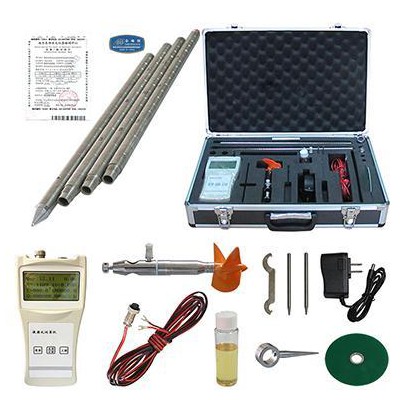

LB-JCM2 功能齊全 便攜式流速流量測定儀

概述

本款儀器是專門為水文站，水文地質調查,環保 監測、灌區等部門而專門研制的新型儀器。該儀器具有耗電省、功能齊全、自動化程度高、穩定可靠,適用性強等優點。適用于接收各種轉子流速傳感器所產生的信號。

技術指標:

▲流速范圍： 0.05～7m/s

▲無線： 具有無線接口，可與纜道等配套使用

▲精度： ＜1.5%

▲顯示： 漢字液晶顯示，4行32位

▲存儲： 可存儲100個斷面數據

▲工作溫度： -10℃～50℃

▲工作電源： 7.2V\4200mAh,可充電

原理:

測流速時,由于水力推動轉子流速儀旋轉,流速儀內部信號裝置產 生轉數信號，LB-JCM2計數器接收信號，再根據下面公式計算流速:

V = K• N/T + C(m/s).

式中 V：測流時段內平均流速

K: 槳葉水力螺距（斜率b值） C: 流速儀校訂常數（偏差a值）

T: 測流時間(單位為S)

N: 時段內信號數

本儀器使用時,K、C均為校訂常數,測流時,只要測出T和N,即可算出

流速V。依據流量公式Q=V*S而設計,只要計算出斷面截面積S并置入就可 求得流量 Q（m3/s）注該機流量適合管道和標準小渠道和標準出水口 用。
