40噸全自動等靜壓壓片機 40噸二次成型機，當需要升壓時，先將放油閥E關閉，搖動快速?gòu)?fù)合柱塞泵A使復合泵大、小泵將油從油筒D分別經單向閥A1,A1*吸入，再經單向閥A2 A3*；A2,A3,進入工作缸C，并在壓力表F中顯示，其中大泵在超過2Mpa時經溢流閥G泄流，小泵打到大約14Mpa改用高壓泵B打壓，此時油經單向閥B1、B2、B3進入工作缸C增壓，直至打到所需壓力。
40噸全自動等靜壓壓片機 40噸二次成型機操作步驟：
將等靜壓腔體4取下，所壓物體放入腔體內，加入壓力油，至腔體滿，放入壓機空間，松開密封壓柱3上的密封鋼珠2，將壓帽旋入腔體內，用絲杠加壓至密封圈進入腔體，鎖緊密封鋼珠，再用壓機加壓，按壓機操作步驟操作，成型后，旋松退模套上的手柄1、卸下壓帽，取出所壓物。
注意事項：
（1）使用前必須先松開油筒上的放氣螺釘12和維修螺釘16，在松開放油閥的狀態下空打兩柱塞，使系統正常工作。
（2）每次使用前及使用中，都應把工作臺用絲杠壓至部。
（3）保持機器的清潔，尤其是大小活塞滑動處，絲杠要定期加油潤滑。
（4）如發生滲漏及維修，要及時補充壓力油，使之達到距油筒頂部100mm以內，壓力油為46號清潔機油。
（5）加壓決不允許超過機器的壓力范圍，否則會發生危險。
（6）大活塞6不要超過行程20mm。

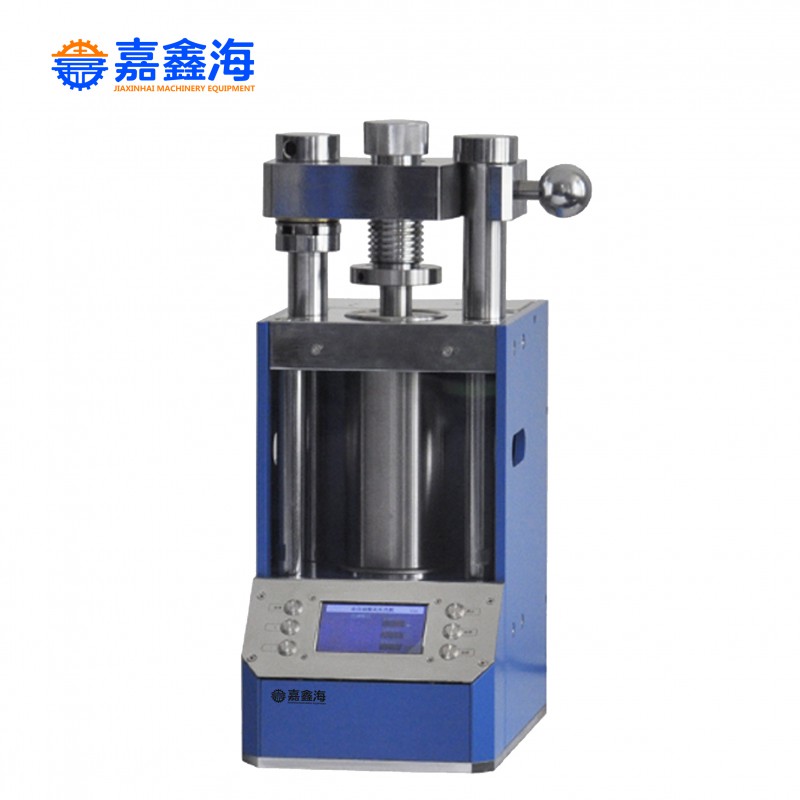

40噸全自動等靜壓壓片機產品參數：
|
型號 |
JPP-40J |
|
壓力范圍 |
0-40T |
|
活塞直徑 |
鍍鉻油缸Φ130mm(d) |
|
加壓過程 |
程序加壓-程序保壓-定時泄壓 |
|
保壓時間 |
0-999.59（分.秒） |
|
壓強換算 |
程序自動換算樣品承受的壓強 |
|
液晶顯示 |
4.3寸液晶屏 |
|
設備防護 |
鋼板防護配有機玻璃 |
|
等靜壓壓強 |
0-300MPa |
|
等靜壓腔體 |
Φ40×150mm（M×N） |
|
油缸行程 |
50mm（T） |
|
制樣特點 |
上板搖臂結構，操作更方便 |
|
外形尺寸 |
280×460×660mm（L×W×H） |
|
電源 |
220V（50Hz/60Hz） |
|
設備重量 |
180Kg |
