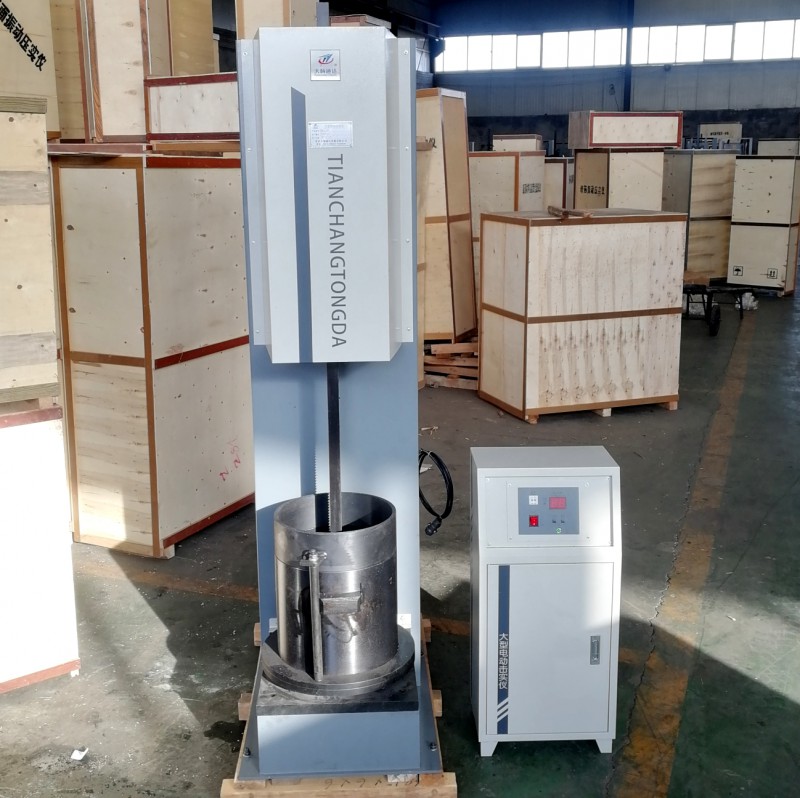

大型電動擊實儀 粗粒土擊實儀

新標準粗粒土擊實儀
一、概述

     本儀器是根據中華人民共和國水電部有關規程，設計制造的，既可做重型擊實實驗，又可做輕型擊實實驗。符合中華人民共和國國家標準GBT50123-2019《土工試驗方法標準》和電力行業標準DL/T5365-2006《建筑工程和水利水電工程粗粒土實驗規程》。

     本儀器采用新型電子元件做為存儲，可做智能的擊實實驗。具有結構簡單、外形美觀、使用方便、運行可靠、自動化程度高、抗干擾能力強、是一種先進、實用理想的水電土工實驗設備。

二、儀器主要技術參數

1.      擊實錘重：35.2kg、15.5kg

2.      擊實落高：600mm

3.      錘底直徑：150mm

4.      試筒直徑：300mm

5.      試筒高度：288mm

6.      擊實層數：3

7.      擊實次數：88、44

8.      落錘速度：約每分鐘18次

9.      電機功率：2.2KW

10.    整機重量約：1000kg

11.    地腳螺栓位置：長×寬（570mm×550mm）

三、儀器組成

     試模采用高強度碳鋼制成，為組合式設計，組裝時先把兩個半圓試模，在擊實底盤上對齊裝好，然后套好上套環，這時試筒內壁、外壁均為正圓。固定好外壁上的四條緊固螺栓，(注意：一定要固定好，用大力緊固。否則在擊實過程中會損壞試模。這時再把試筒、上套環連接好，擊實前試模內壁涂好油脂，以方便取試件)。

四、儀器的安裝

     儀器應安裝在遠離辦公室、居民區的輕體房屋內，用螺栓固定。同時縱橫兩方向做水平調整。

五、注意事項

1．因儀器本身存在強震，使用一段時間后，應將儀器內外所有螺絲、螺母及連接處緊固一遍。

2．在插拔連接纜線時，用手握住插頭旋轉，而不是用力拉。

3．每個工作日，要在鏈條、方扛、舌板及試筒下面的加油孔內加注20號機械油。

4．使用一段時間后，如發現鏈條松弛，應及時進行調整，保持鏈條的合理漲度。
