Apure智能電磁流量計
●Apure電磁流量計測量原理是基于法拉第電磁感應定律流量計的測量管是一內忖絕緣材料的非導磁合金短管二只電言管徑方向穿通管壁固定在測量管上其電頭與忖里內表面基本齊平。
●Apure電磁流量計測量原理是基于法拉第電磁感應定律流量計的測量管是一內忖絕緣材料的非導磁合金短管二只電言管徑方向穿通管壁固定在測量管上其電頭與忖里內表面基本齊平。
●勵磁線圈由雙方波脈沖勵磁時將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場，此時，如果具有一定的電導率的流體流經測量管。將切割磁力線感應出電動勢E.
●電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電檢出并通過電纜送至轉換器，轉換器將流量信號放大處理后，可顯示流體流量。并能輸出脈沖，模擬電流等信號，用于流量的控制與調節。

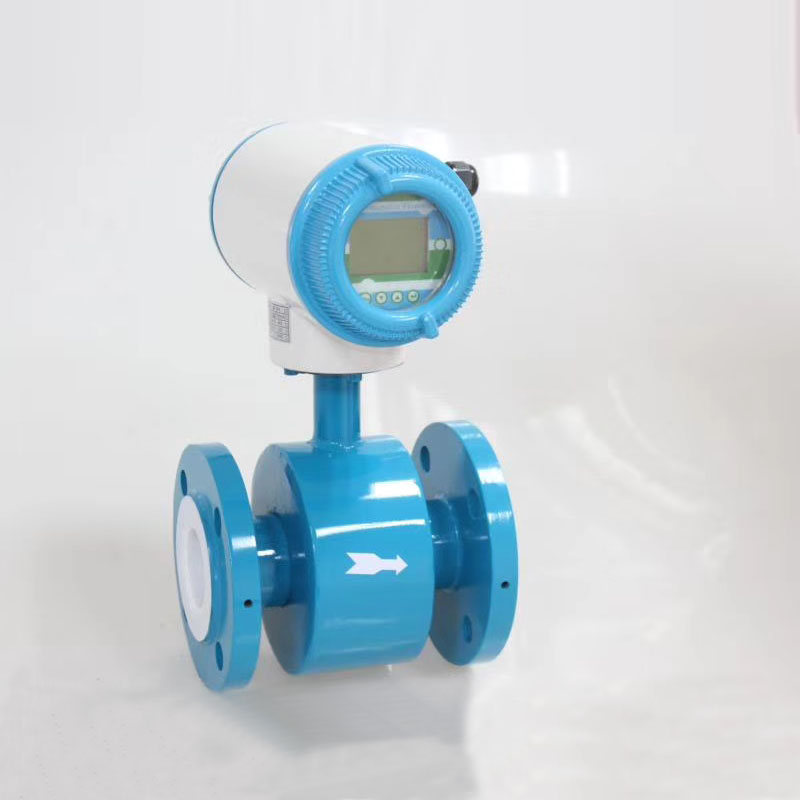

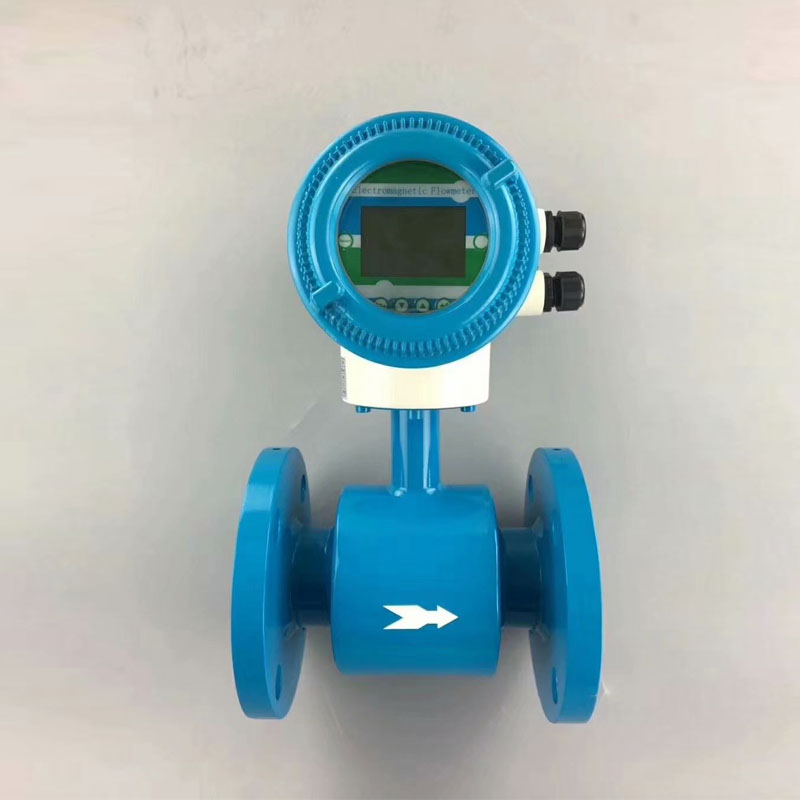

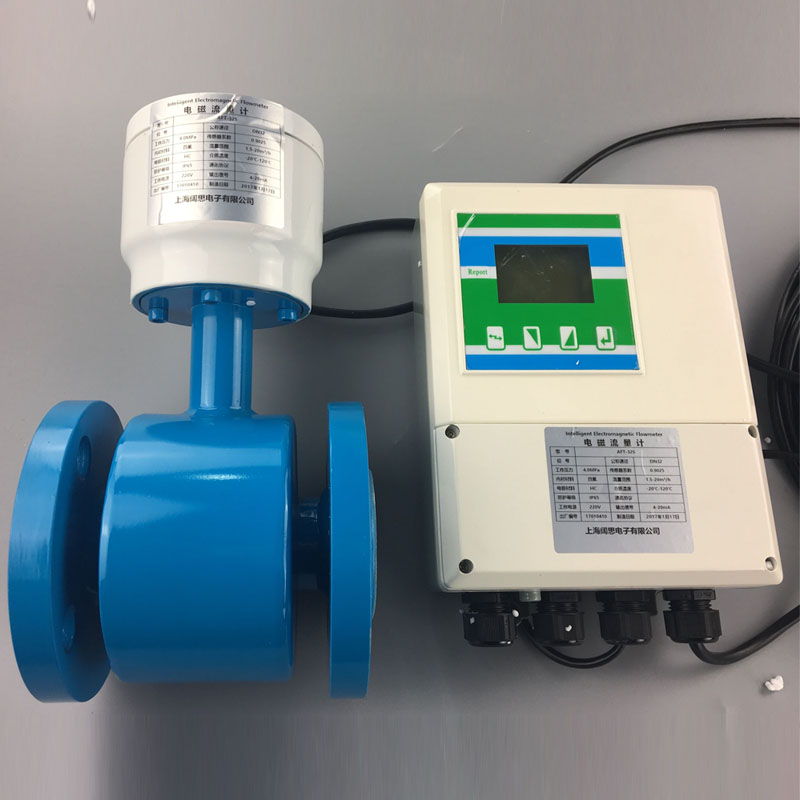

●一體式電磁流量計 分體式電磁流量計
E=KBdv
式中K.D為常數，由于勵磁電流是恒流的，故B也是常數，側由E=KBdv可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
E=KBdv
式中K.D為常數，由于勵磁電流是恒流的，故B也是常數，側由E=KBdv可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
●由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果，至于流動狀態只要符合軸對稱流動（如層流）就不會影響測量結果的。因此說電磁流量計是一種div724179的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的，測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。
●管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失、測量結果與流速分布，流體壓力，溫度。密度，黏度等物理參數無關。
●在現場可根據用戶實際需要在線修改量程，高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡便，易學易懂。采用SMD器件和表面粘裝（SMT電路可靠性強）。
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，div698840了流測量的穩定性，功耗低。全數字量的處理，抗干擾能力強，測量可靠，精度高，測量流量范圍可達150:1.
●div354872EMI開關電源，使用電源電壓變化范圍大，抗EMC好。內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。具有RS485、RS232 、Hart和Modbus等數字通訊信號輸出。
●使用方便安裝后只需接上電源即可使用。瞬時累積流量直接中文顯示與液晶屏上下二排。
|
技術參數 |
|
公稱通經系列DNA(MM)
管道式四氟村里：10.15.20.25.32.40.50.65. 80.100.125150.200.250.300.350.400.450.500.600 管道式橡膠襯里：40.50.65.80.100.125. 150.200.300.350.400.500.600.800.1000.1200注：特殊規格可以定制 |
電導率范圍：被測流體電導率>=5us/cm，大多數以水位成分的介質，其電導率在200-800US/cm范圍內，均可選用電磁流量
|
|
流動方向：正，反，凈流量，量程比：150:1，重復性誤差：測量值的±0.1%
|
輸出電流及負載電阻：4-20mA全隔離負載電阻<750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源<=35V導通時集電大電流為25mA
|
|
精度等級：管道式：0.3級，0.5級，1.0級
|
電材料：含鉬不銹鋼、鈦、鉭、哈氏合金、鉑或其他特殊電材料
|
|
被測介質溫度：普通橡膠襯里：-20---+60℃ 高溫橡膠襯里：-20---+90℃ 聚四氟乙烯襯里：-30---+100℃ 高溫型乙烯襯里：-30---+180℃
|
防護等級：潛水型：IP68，其他型：IP65
|
|
額定工作壓力：管道式：DN100--DN65;<=2.5帕斯卡，DN80--DN150;<=1.6帕斯卡，DN200--DN1200;<=1.0帕斯卡
|
供電電源：85-265v；45-63HZ
|
|
流量測量范圍：流量測量范圍對流量速度范圍是：0.3-15m/S
|
直管段長度：管道式 ：上游>=5DN,下游>=2DN
|
|
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定 。
|
防爆標志：mdllBT4
|
|
環境溫度：-25℃-----+60℃
|
相對溫度：5%-----95%
|
|
消耗總功率：小于20W
|
|
|
應用場合
|
由于電磁流量計有其div803976的優點：因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、div794343、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽、溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、各種飲料、黑液、綠液等導電液體介質的體積流量。
|
常見介質電導率表 |
|
液體
|
電導率
|
液體
|
電導率（us/cm）
|
|
各種酸
|
10*10 801*1000
|
啤酒
|
600-800
|
|
堿液
|
8*10*-30*10000
|
麥芽汁
|
500-1000
|
|
蒸餾水
|
0.01-5
|
牛奶
|
200-300
|
|
水及飲料
|
200-800
|
水果醬
|
400-1000
|
|
電、接地環材料的選擇
|
|
電、接地環材料
|
被測液體舉例
|
|
|
316不銹鋼
|
不耐無機酸、有機酸、氯化物的腐蝕，用于非腐蝕性介質
|
生活及工業用水、污水、礦漿、糖漿
|
|
含鉬不銹鋼
|
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性
|
磷酸、燒酸
|
|
OCr18Ni12Mo2Ti
|
||
|
鈦（Ti）
|
特別適用于氯離子存在的場合使用，能耐氯化物（氯化鈣、氯化鉀、氯化銨、氯化鈉）硫化物、堿液的腐蝕
|
冷凍鹽水、海水、氨水雙氧水、乙酸
|
|
鉭（Ta）
|
具有優良的耐腐蝕性，幾乎和玻璃相似，幾乎能耐div59412化學介質（包括沸點的鹽酸、硝酸、王水、硫酸）的腐蝕。不耐堿、氫氟酸、氧化物及發煙硫酸的腐蝕。
|
鹽酸王水、硝酸、硫酸
|
|
鉑（Pt）
|
幾乎適用于所有化學介質的腐蝕，但不適用于王水和銨鹽
|
濃硫酸、熱堿溶液
|
|
襯里材料選擇說明：
|
||||||||||||
|
||||||||||||
|
電磁流量計
|
備注
|
Qmin(m3/h)
|
Qmax(m3/h)
|
DN（mm）
|
|
AYT-10S
|
一體式
|
0.0283
|
4.24
|
10
|
|
AFT-10L
|
分體式
|
|||
|
AYT-15S
|
一體式
|
0.0636
|
9.54
|
15
|
|
AFT-15L
|
分體式
|
|||
|
AYT-20S
|
一體式
|
0.12
|
16.96
|
20
|
|
AFT-20L
|
分體式
|
|||
|
AYT-25S
|
一體式
|
0.176
|
26.5
|
25
|
|
AFT-25L
|
分體式
|
|||
|
AYT-32S
|
一體式
|
0.29
|
43.42
|
32
|
|
AFT-32L
|
分體式
|
|||
|
AYT-40S
|
一體式
|
0.452
|
67.85
|
40
|
|
AFT-40L
|
分體式
|
|||
|
AYT-50S
|
一體式
|
0.7
|
106
|
50
|
|
AFT-50L
|
分體式
|
|||
|
AYT-65S
|
一體式
|
1.19
|
179
|
65
|
|
AFT-65L
|
分體式
|
|||
|
AYT-80S
|
一體式
|
1.8
|
271
|
80
|
|
AFT-80L
|
分體式
|
|||
|
AYT-100S
|
一體式
|
2.28
|
424
|
100
|
|
AFT-100L
|
分體式
|
|||
|
AYT-125S
|
一體式
|
4.41
|
662
|
125
|
|
AFT-125L
|
分體式
|
|||
|
AYT-150S
|
一體式
|
6.36
|
954
|
150
|
|
AFT-150L
|
分體式
|
|||
|
AYT-200S
|
一體式
|
11.3
|
1690
|
200
|
|
AFT-200L
|
分體式
|
|||
|
AYT-250S
|
一體式
|
17.6
|
2650
|
250
|
|
AFT-250L
|
分體式
|
|||
|
AYT-300S
|
一體式
|
25.4
|
3810
|
300
|
|
AFT-300L
|
分體式
|
|||
|
AYT-350S
|
一體式
|
34.6
|
5190
|
350
|
