阻燃煤礦用光纜

標準煤礦井筒用阻燃綜合光纜MGTS33（鋼絲加強型）

產品描述：

   標準煤礦井筒用阻燃綜合光纜MGTS33的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的磷化鋼絲，5~12根松套管(或填充繩及信號線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物后鋼帶縱包內護套后，鋼絲絞合鎧裝后，藍色阻燃外護套成纜。

產品特點：

• 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

• 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

• 良好的抗壓性及柔軟性

• 采用下列措施來確保光纜的防水性能

    單根鋼絲中心加強件

    松套管內填充特種纖膏

    纜芯填充

    良好的阻水材料防止光纜縱向滲水

技術參數：

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N) 長期/短期(N/10cm)

2～30芯 15.2 475 4000/10000 1000/3000

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 12.5倍光纜外徑

動態  25倍光纜外徑

適用：豎井（井筒）

松套管識別色譜序號123456789101112顏色紅綠本本本本本本本本本本光纖識別色譜序號123456789101112顏色藍橙綠棕灰白紅黑黃紫粉紅青綠光纖顏色一般按藍、橙、綠、棕、灰、白（本）、紅、黑、黃、紫、粉紅、青綠順序使用，在不影響識別時優先使用本色代替白色，當束管中光纖無本色時，允許用本色代替最后一個光纖顏色，具體芯數與顏色如下：

2芯：藍、本；

4芯：藍、橙、綠、本；

6芯：藍、橙、綠、棕、灰、本；

8芯：藍、橙、綠、棕、灰、本、紅、黑；

10芯：藍、橙、綠、棕、灰、本、紅、黑、黃、紫；

12芯：藍、橙、綠、棕、灰、本、紅、黑、黃、紫、粉紅、青綠。

光纜安裝注意事項

（1） 光纜在敷設中可按與一般礦用電纜相同的方法敷設，但應注意不能超過光纜的允許拉伸力、壓扁力及彎曲半徑，否則有可能對光纜造成性損傷，嚴重時可能造成光纜報廢。光纜在敷設過程中的允許拉伸力不超過10000N，光纜在運行過程中拉伸力不超過4000N（可根據用戶要求提高）；光纜在敷設過程中的壓扁力為3000N/100mm，在運行過程中的壓扁力為1000N/100mm；光纜在敷設過程中的允許彎曲半徑為25D，運行過程中彎曲半徑為12.5D。

（2） 光纜安裝敷設時的環境溫度宜不低于-10℃。

（3） 光纖有效群折射率典型值：

B1  光纖   1310nm   1.466         1550nm    1.467

（4） 在敷設完成后，應由人員完成對光纜的接續，在光纜接續過程中，會產生電火花，因此在接續前應配備瓦斯安全員，對接續場地一定范圍內進行瓦斯檢測，當瓦斯?jié)舛冗_(dá)不到安全要求時，應對礦道進行通風處理，使瓦斯?jié)舛冉档椭涟踩秶蟛拍苓M(jìn)行光纜的接續。

MGTSV 層膠式阻燃光纜

型號規格:MGTSV  規格：2-96芯 2-12芯
使用范圍及用途：主要用于煤礦內語音、圖像及數據等信號的傳輸
使用方法及環境：適用于架空、穿管方式設，適用環境 -40℃ ~ +60℃

產品特點：
A、精確的余長控制保證光纜具有良好的抗拉性能和溫度特性。
B、采用藍色阻燃PVC進行二次護套，使光纜具有良好的阻燃效果。
C、金屬加強構件、松套層絞填充式，鋼一聚乙烯護罩，PVC外護套，使光纜具有良好的機械性能。

適用范圍
◇ 應用范圍：礦區的長途通信和局間通信
◇ 使用溫度（℃): -40～+70
◇ 敷設方式：架空，管道，直埋

 產品描述
松套管，金屬加強件，纜芯填充油膏，松套管緊湊絞合，阻水填充物，阻燃護套

技術特點：
◇ 低損耗，低色散，結構緊湊，良好的綜合機械性能
◇ 允許側壓力(N/100mm)：長期：300，短期：1000
◇ 允許拉力(N)：長期：600，短期：1500
◇ 允許彎曲半徑：敷設時20倍纜徑，工作時10倍纜徑

光纖型號
◇ 62.5/125um，50/125um，9/125um，G652，G655
◇ 光纜外徑：10.8～17.4
◇ 光纖數量（芯）：2～144
◇ 光纜重量(Kg/Km)：156～340

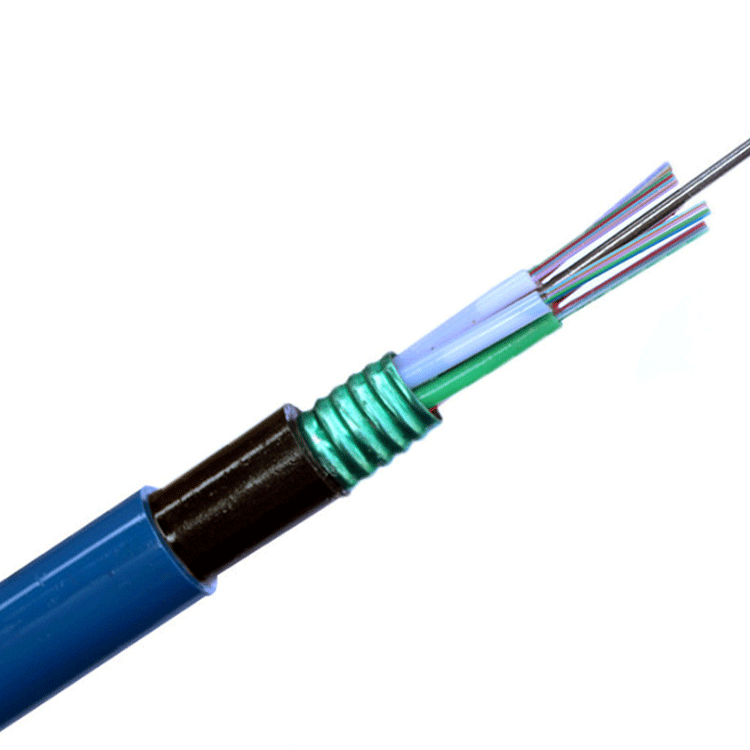

8芯礦用光纜MGXTSV-8B1   礦用阻燃光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護套后，藍色阻燃PVC護套成纜.

 礦用光纜結構
分為：a-中心束管式（2－12芯 ，因?yàn)楣に嚨膯栴}，這種工藝只能生產到12芯）
b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)
1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），鋼帶，PE內護層，阻燃護套(藍色)
2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，扎帶，纜膏，鋼帶，PE內護層，
阻燃護套（藍色）

規格要求：
中心束管式礦用光纜MGTSV（2-12芯）
線纜外徑：11.4mm，線纜重量：190kg/km,彎曲半徑：120（靜態）/240（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
層絞式礦用光纜MGTSV（2-72芯）
1、2-30芯
線纜外徑：12.7mm，線纜重量：180kg/km,彎曲半徑：160（靜態）/320（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
2、32-60芯
線纜外徑：13.9mm，線纜重量：240kg/km,彎曲半徑：170（靜態）/340（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
3、62-72芯
線纜外徑：15.1mm，線纜重量：286kg/km,彎曲半徑：190（靜態）/380（動態），拉伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
礦用光纜產品技術特點編輯
1、獨特的套管設計，使套管具有良好的柔韌性和抗側壓性能；
2、精確的余長控制工藝，使光纜具有優異的機械和環境性能；
3、外徑小，具有優越的抗拉性能便于安裝敷設；
4、鋼帶鎧裝抗側壓性能優良，具有防鼠能力。
5、產品敷設方式：豎井、巷道。
6、產品適用溫度：-40℃～+70℃
