24芯礦用光纜 煤礦用24芯光纜

       礦用光纜即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱為礦用光纜、煤礦光纜
或煤用光纜，其型號為MGTSV。

　　1、礦用光纜MGTSV是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的
通訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。

　    2、礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因?yàn)槊旱V行業的特殊要求而
增設了許多特殊性能，主要增設的性

　　能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦
為事故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局
（國家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即
：礦用產品安全標志認證

　　3、因?yàn)槠渌缃鸬V、鐵礦等沒有相應標準，由于煤礦光纜綜合性能是礦用方面的標準
，也是該行業要求比較高的

　　執行標準，因此其他礦山一般均按照煤礦用光纜進行設計和生產

　　4、安標認證的通訊光纜只有一個型號即MGTSV，并且對應的要求如下，其實用實用范
圍是：礦山、隧道的豎井、巷道

　　分為：a-中心束管式（2－12芯 ，因?yàn)楣に嚨膯栴}，這種工藝只能生產到12芯）

　　b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)

　　1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），
鋼帶，PE內護層，阻燃護套(藍色)

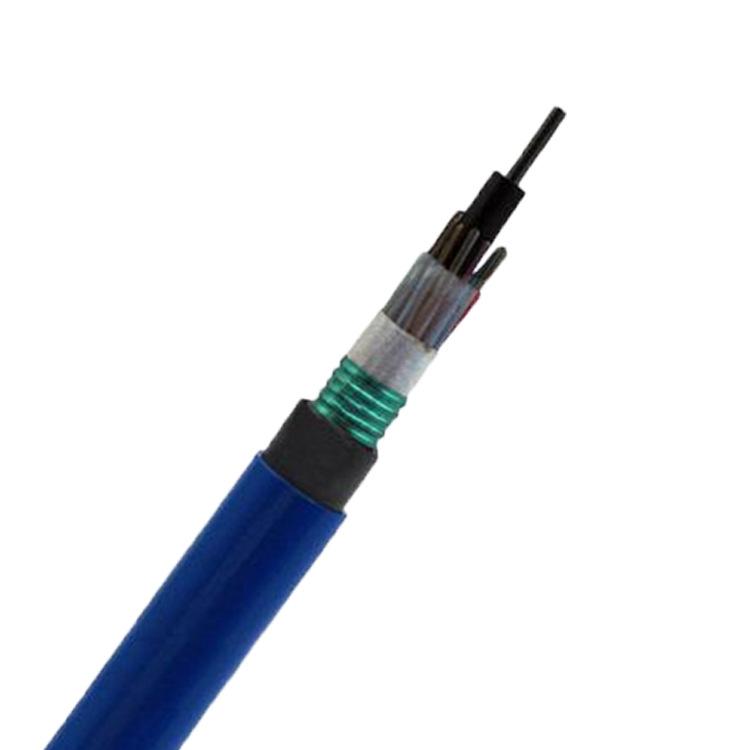

　　2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，
扎帶，纜膏，鋼帶，PE內護層，

　　阻燃護套（藍色）

　　礦用阻燃光纜的結構是將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填
充阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號
線)圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護
套后，藍色阻燃PVC護套成纜.

　　中心束管式礦用光纜MGTSV（2-12芯）

　　線纜外徑：11.4mm，線纜重量：190kg/km,小彎曲半徑：120（靜態）/240（動態），拉伸
力：1500N短期)/600N（長期）壓扁性能：1000N/100mm

層絞式礦用光纜MGTSV（2-72芯）

　　1、2-30芯

　　線纜外徑：12.7mm，線纜重量：180kg/km,小彎曲半徑：160（靜態）/320（動態）

　　2、32-60芯

　　線纜外徑：13.9mm，線纜重量：240kg/km,小彎曲半徑：170（靜態）/340（動態）

　　3、62-72芯

　　線纜外徑：15.1mm，線纜重量：286kg/km,小彎曲半徑：190（靜態）/380（動態）

　　1、根據光纜內的傳輸介質-光纖（玻璃或塑膠纖維）特性分為：?jiǎn)文９饫w和多模光纖，

　　2、根據選用的光纖特性又將礦用光纜分為：?jiǎn)文９饫|和多模光纜

　　3、單模(B)：表示在該介質（一般為二氧化硅，即玻璃）中只傳輸一個波長（頻率），
略比頭發絲粗的導體（俗稱玻璃絲）

　　脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成
分特性從而使光傳輸性能上產生的不一致性，單模光纖又細分為：B1.1(非色散位移單模光纖
ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或155
0nm,主要使用的單模光纖是B1.1，有時簡稱的B表示B1.1（非規范稱 呼）

　　4、多模A1(ITU-T G651 )：表示在該介質（通單模）中可以同時傳輸多個波長（頻率），
略比頭發絲粗的導體（俗稱同上）多模光纖又細分為：A1a(50/125)和A1b(62.5/125)并統稱為
ITU-T G651 ，一般長使用的波長有1310nm或850nm

　　5、關于光纖傳輸距離

　　一般在單模傳輸無中繼可達到120km,多模的是2km；10/100/1000M的光信號一般在單模
傳輸無中繼可達到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的
一般用于室內或者跳線，單模的用于野外用于長距離傳輸。
