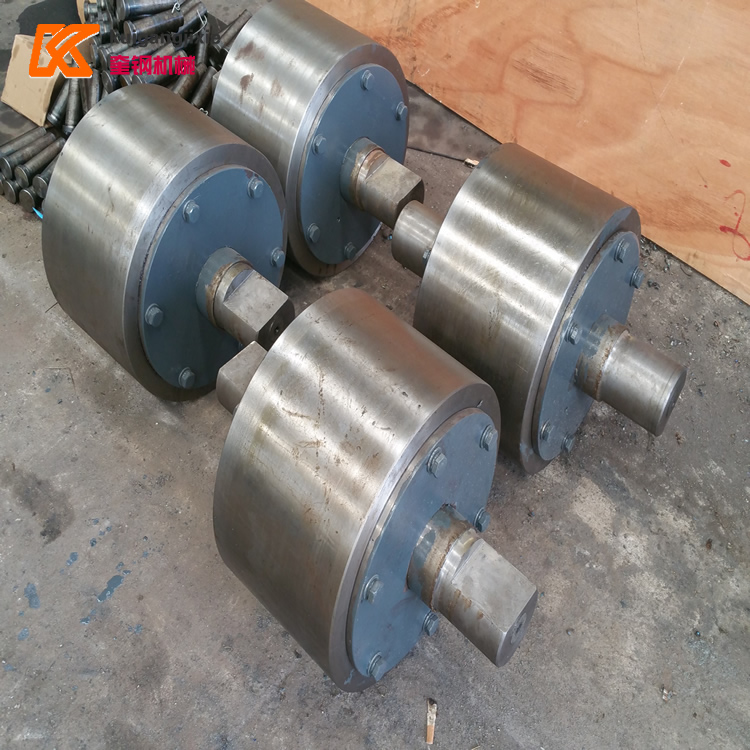

1.滾筒烘干機心軸式托輪

心軸式托輪就是滾動軸承裝配在托輪的里面，托輪和軸承轉動時，其中間的托輪是不轉動的，軸的兩端是固定的，軸承內圈不動，外圈跟托輪一起旋轉，通常情況下軸上的載荷方向不變，這樣內圈上有一點的受力，該點上產生的切應力在每一循環中（鋼球滾過此點）都比其他的點大，容易產生疲勞破壞。所以這種托輪的形式一般應用于小型滾筒烘干機上面，主要烘干一些輕質物料，筒體和物料的總重量不重，托輪的承載力較輕，這種托輪結構形式簡單一點，造價要低一些，不僅在小型烘干機上應用，還在小型冷渣機、大型礦車的回程托輪、小型的化工滾筒上的應用.

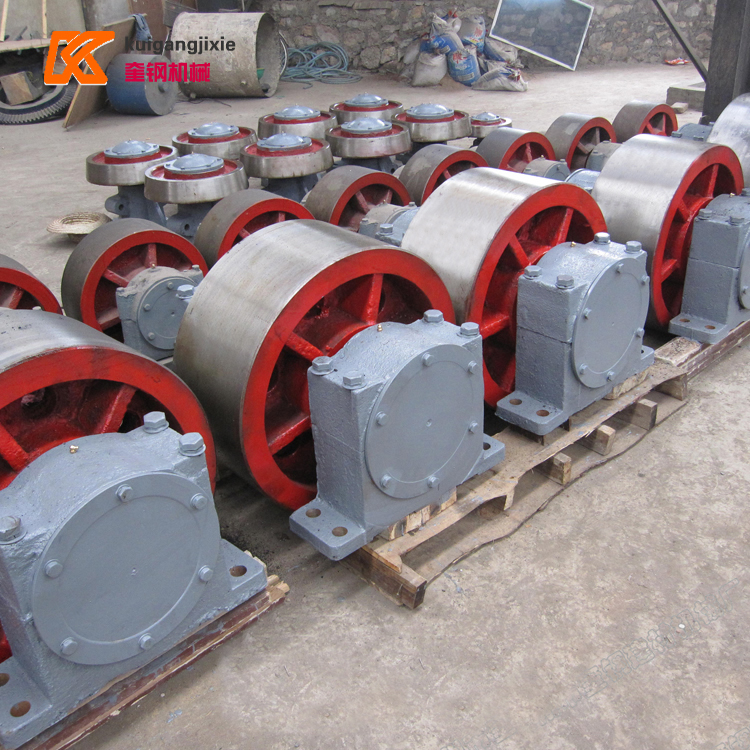

2.滾筒烘干機轉軸式托輪

顧名思義，轉軸式烘干機托輪就是軸是轉動的，軸承裝配在托輪軸的兩端，軸承使用軸承座進行滾定，這種托輪設計是中大型烘干機的常用設計，也適用于各種滾筒類設備中，因軸和托輪內孔的接觸面積大，且軸承是內圈轉動，其疲勞壽命要長，決定了裝軸式托輪具有承載力大，維護和更換簡易，使用壽命長等優點.





本文只是在滾筒烘干機托輪的兩種結構形式做一簡單的闡述，廣大廠家在使用和設計烘干機托輪的方面有所幫助，以后再烘干機托輪的材質，托輪直徑和滾圈的關系，托輪軸承的選用陸續做一簡單的講述，歡迎來電探討.
