手機企騰網(wǎng)工廠優(yōu)選|

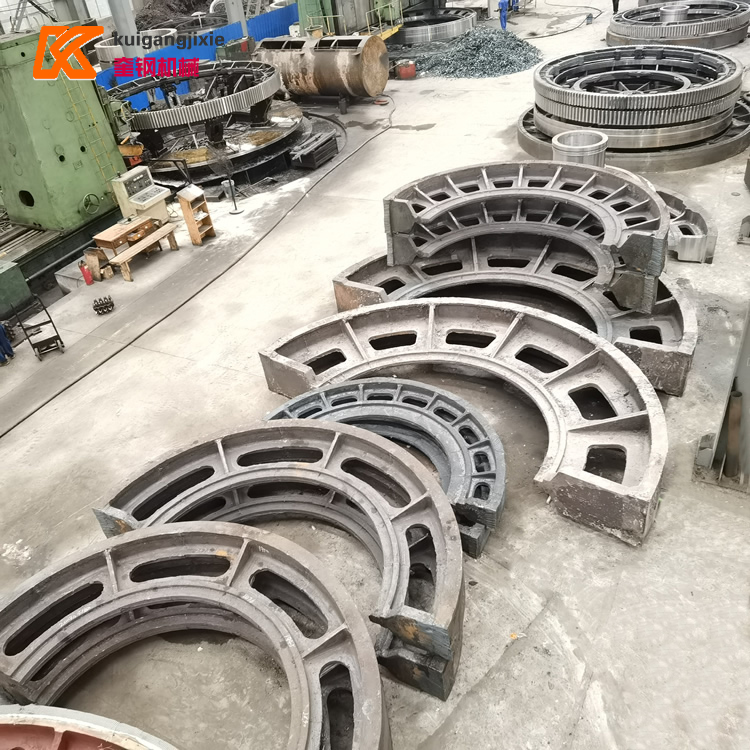

1.球磨機大齒圈材料應符合JB/T6402-2007的規(guī)定，并按JB/T5000.6進行檢驗，只能使用電爐鋼或堿性平爐鋼鑄造，不得使用轉爐鋼。
2.球磨機大齒圈毛坯進行正火處理，齒面硬度不得低于HB175。
3.粗加工后球磨機大齒圈缺陷補焊允許范圍：齒圈輪緣上的切鑿寬度不得超過工作寬度的7%，切鑿面積總和不得超過該表面總面積的2%，切鑿深度不得超過壁厚的20%。
4.球磨機大齒圈補焊前應整體預熱，補焊后進行熱處理，補焊處硬度應低于母材硬度，其中心地帶與母材硬度的差值不大于10%。
5.兩個半齒圈連成整體后，才允許進行齒形和其他部分加工，且結合面應在齒谷中央。
6.球磨機大齒圈精加工后工作表面不允許補焊，但允許工作表面有直徑6x5以下的分散缺陷。工作表面缺陷不得超過5處，其余表面缺陷不得超過10處。
7.加工時應在圖示基礎端面一側刻出節(jié)圓線
8.加工后輪緣厚度應均勻，其偏差不得超過圖紙尺寸的50-10%9.球磨機大齒圈粗加工后進行超聲波探傷，并達到JB/T500.14中的3級探傷標準。
