烘干機大齒輪使用的行業種類：

滾筒烘干機大齒輪適用范圍：

1：化工、礦山、冶金等行業，如礦石、礦渣、水渣 、石英砂 、粘土 、石灰石、 河沙、 金屬粉末、粘土、硅藻土、高嶺土、膨潤土、脫硫石膏、電石渣。非熱敏性物料的干燥如氫氧化鋁，氟化鋁，磷酸氫鈣，重鉻酸鉀，硫銨、硫化堿等烘干機上.

2：農業、飼料、肥料行業，如秸稈、牧草、鋸末、樹葉、魚粉、玉米、水稻、小麥、玉米醬、淀粉渣、酒糟、藥渣、果渣、醬油渣、甘蔗渣、草炭、有機復合肥、污泥、水產品廢料、食品廠廢料、屠宰廠廢料、有機肥料、無機肥料、磷肥硫銨 雞糞 牛糞烘干機上.

3：對有特殊要求的粉狀、顆粒狀物料干燥。如各種結晶體、輕質碳酸鈣、活性白土、磁粉、石墨、無機泥漿、陶土、石灰漿、礦石泥漿、磷礦渣、鋁廠赤泥烘干機上

4、煤炭行業煤泥、原煤、浮選精煤、混合精煤、褐煤、等物料的烘干機上.

5、建筑行業高爐礦渣、粘土、澎潤土、石灰石、沙子、石英石、粉煤灰等物料的烘干機上.

6、選礦行業各種金屬精礦、鐵礦、錳礦、金礦、鉬礦、鉻礦、鎳礦、廢渣、尾礦等物料的烘干機上.

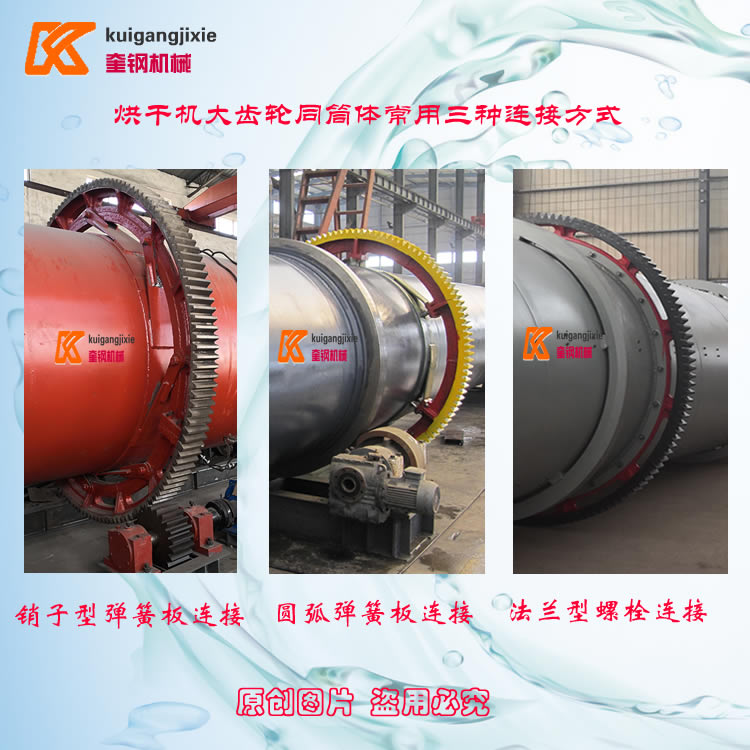

烘干機大齒輪常用三種形式設計：

圓弧形彈簧板形式烘干機大齒輪，這種大齒輪制作簡單，安裝要求中等，一般是初的設計，常見于烘干機的連接，

銷子型彈簧板形式烘干機大齒輪，大齒輪與彈簧板采用銷軸連接，這種大齒輪結構方便使用，在各種行業的滾筒干燥機和回轉窯中使用比較廣泛。特別是大型的滾筒設備常用的連接方式。

法蘭形式烘干機大齒輪，在大齒輪內圓上法蘭和筒體上兩片法蘭重疊把合，這種大齒輪設計有一定的局限性，安裝要求較高，適用于筒體較短的烘干機連接或烘干較輕的物料烘干機.

烘干機大齒輪材質：

烘干機大齒輪是各行業使用的滾筒烘干機傳動的重要部件，材質采用45號ZG310-570鑄鋼，或ZG35CrMO、ZG40CrMO、ZG42CrMO等，無論選用那種材質，鑄造后的毛坯需要回火處理和正火處理，齒面硬度不低于HB150-170，

烘干機大齒輪的加工工序和技術要求：

烘干機大齒輪需要經過銑削端面→打孔把合端面→車加工→滾齒加工→打孔→鑄造面處理→刷油刷漆→成品出廠

烘干機大齒輪加工技術要求：

1.鑄造烘干機大齒輪必須用堿性平爐鋼或電爐鋼，不得使用轉爐鋼，鑄件按有關規定進行驗收，其各項檢驗活動結果作為交換條件；

2 烘干機大齒輪圖紙中未注明鑄造園角尺寸R=5-10mm

3.鑄件烘干機大齒輪不得有影響強度的鑄造缺陷，對缺陷補焊后必須進行熱處理消除內應力，補焊處的硬度不大于母體金屬硬度但不得低于母體金屬硬度的10%；

4.烘干機大齒輪.鑄件加工前要進行熱處理以消除內應力，熱處理后硬度HB=150-190；

6.首先加工烘干機齒圈的接合面，之后把兩半齒圈組成一體。

7.烘干機大齒輪連成整體后再進行齒形及其它部分的加工；

8.兩半烘干機齒圈接合面必須在齒各的中點，拼合齒圈對接處節距允差正負0.11mm；

9.加工后的輪緣立筋輪輻等壁厚偏差必須在其名義尺寸的10%之內；

10.烘干機大齒輪加工時，在齒側面刻出分度圓線；

11.烘干機大齒圈頂圓及端面時，同時用尖刀劃出彈簧板安裝孔的線，保證與齒頂圓同心；

12.待安裝校正后與彈簧板配制，并做出相應標記。

滾筒烘干機大齒輪的設計、鑄造、加工需要在設計之初選用那種形式，根據烘干機所烘干的比重、使用習慣、筒體的直徑和長度、運輸?shù)榷喾矫娴目紤]，不同的烘干機大齒輪其重量也不一樣，加工工藝不一樣，導致制造的成本不一，本著設計結構合理，能用和耐用的初衷考慮，如果能在選用設計、安裝烘干機大齒輪方面有所疑惑，歡迎來電探討.
