項目 |
單位 |
參數 |
|
行程 |
X軸行程 |
mm |
1600 |
|
Y軸行程 |
mm |
600 |
|
|
Z軸行程 |
mm |
600 |
|
|
主軸端面至工作臺面 |
mm |
100-700 |
|
|
工作臺 |
工作臺面積（長x寬） |
mm |
1700x600 |
|
T型槽（數目-尺寸-間距） |
mm |
5-18-110 |
|
|
工作臺zui大負荷 |
kg |
600 |
|
|
主軸 |
主軸zui大功率 |
kw |
11 |
|
主軸轉速 |
rpm |
12000 |
|
|
主軸孔錐度 |
|
BT40 |
|
|
伺服馬達 |
X/Y軸伺服馬達功率 |
kw |
2/2.0 |
|
Z軸伺服馬達功率 |
kw |
3 |
|
|
刀庫
|
刀庫形式/容量 |
T |
圓盤式/24T |
|
zui大刀具直徑/長度 |
mm |
80/300 |
|
|
zui大刀具重量 |
kg |
8 |
|
|
換刀時間（T-T） |
sec |
3 |
|
|
移動速度 |
X/Y軸快速進給 |
m/min |
48/48 |
|
Z軸快速進給 |
m/min |
36 |
|
|
精度 （JIS標準） |
X/Y/Z軸定位精度 |
mm |
±0.008/300 |
|
重復定位精度 |
mm |
±0.005 |
|
|
其它 |
冷卻液流量 |
L/min |
35.7 |
|
電力容量 |
kw |
25 |
|
|
機器重量 |
kg |
6500 |
|
|
占地面積 |
mm |
4400×2900×2500 |
二、主要部件明細
|
標準配置 |
品牌 |
產地 |
規格特色 |
|
機床床身 |
佳富 |
深圳 |
高剛性機身結構 |
|
數控系統 |
三菱 |
日本 |
M80 |
|
X、Y、Z、SP電機 |
三菱 |
日本 |
|
|

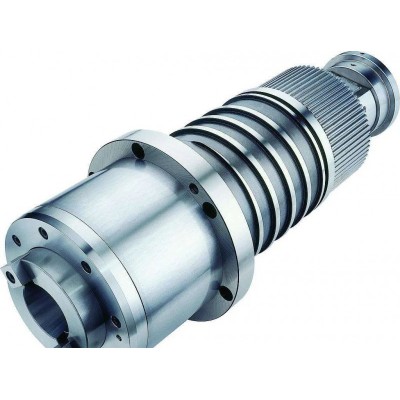

主軸 |
佳富定制 |
臺資 |
直連式12000轉主軸（瑞典SKF/德國FAG陶珠軸承） |
|
X、Y軸絲杠 |
上銀/銀泰 |
臺灣 |
C3級，Φ40x16；Φ40x12 |
|
Z軸絲杠 |
上銀/銀泰 |
臺灣 |
C3級，Φ40x12 |
|
X、Y、Z絲杠軸承 |
NSK/FAG/NACHI |
日本 |
P4級斜角滾珠進口軸承 |
|
X/Y/Z導軌 |
凱特 |
臺資 |
P 級MSA35/35/35,Y軸4導軌，滾柱線軌 |
|
聯軸器 |
NBK/宏旺 |
日本/日本 |
|
|
刀庫 |
德杰/佳富定制 |
臺資 |
24T圓盤刀庫 |
|
潤滑系統 |
寶騰 |
臺資 |
智能集中式自動潤滑系統 |
|
導軌護罩 |
愛派爾 |
臺資 |
|
|
操作面板 |
哲宏 |
臺資 |
|
|
手持單元 |
佳富定制 |
臺資/日本 |
日本TOSOKU光電碼盤 |
|
氣動元件 |
金器 |
臺灣 |
|
|
開關電源 |
明緯 |
臺灣 |
|
|
電柜散熱裝置 |
瑞科 |
臺資 |
對流式熱交換器 |
|
冷卻泵 |
Luikar 洛銳 |
臺資 |
高壓立式冷卻泵 |
|
接觸器、熱過載等主要電氣元件 |
施耐德 |
法國 |
|
|
注:以上個別零部件遇到供貨不足時，會選用其它品牌的產品替代，但質量和等級不低于所列配置。 |
|||
