背景

為貫徹《中華人民共和國環境保護法》和《中華人民共和國水污染防治法》，保護生態環境，保障人體健康，生態環境部于2019年12月24日，發布了《水污染源在線監測系統（CODCr、NH3-N 等）安裝技術規范》和《水污染源在線監測系統（CODCr、NH3-N 等）驗收技術規范》。在《安裝技術規范》中，提出了在線監測系統的組成中，需要有流量監測單元，對于需測定流量的排污單位，要建設明渠標準化計量堰（槽），并且堰槽的建設應能夠進行明渠流量計比對工作，推薦三角堰、矩形堰及巴歇爾槽。在《驗收技術規范》中，對水污染源流量監測單元的驗收方法提出了具體的要求，分為液位誤差比對和流量誤差比對，具體如下：

(1)液位誤差比對：用便攜式明渠流量計比對裝置（液位測量精度≤0.1 mm）和超聲波明渠流量計測量同一水位觀測斷面處的液位值，進行比對試驗，每2 min記錄一次數據對，連續記錄6次，計算每一組數據對的誤差值Hi，選取*的Hi作為流量計的液位比對誤差。

(2)流量誤差比對：用便攜式明渠流量計比對裝置和超聲波明渠流量計測量同一水位觀測斷面處的瞬時流量，進行比對試驗，待數據穩定后，開始計時，計時10 min，分別讀取明渠流量比對裝置該時段內的累積流量F1 和超聲波明渠流量計該時段內的累積流量F2，按公式計算流量比對誤差ΔF。



根據以上要求可以看出，在現場驗收時需要用到便攜式明渠流量計，驗收的過程中要連續地統計記錄液位數據及流量數據，需要在12分鐘內同步記錄在線明渠流量計和便攜污水流量計各6個液位數據，及在10分鐘內同步記錄在線明渠流量計和便攜污水流量計各2個明渠流量累計數據，而且因為污水流量監測過程是不可逆的，一旦在記錄過程中出現問題，則需要重新進行比對驗收，在時間上和空間上都給現場的驗收工作帶來了困難。



國內雖然有各類的明渠污水流量計，但是并沒有一款能夠方便快速完成上述驗收任務的便攜式污水流量計，我們公司利用多年環保監測儀器研發經驗，結合《水污染源在線監測系統（CODCr、NH3-N 等）安裝技術規范》和《水污染源在線監測系統（CODCr、NH3-N 等）驗收技術規范》等標準的要求，開發出了一款專門針對明渠流量計現場驗收要求的便攜式明渠流量計。

符合標準：

? HJ/T15-2019《超聲波明渠污水流量計技術要求及檢測方法》

? HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》



功能特點：

(1)適應于四種基本堰型：三角堰、矩形堰、等寬堰、巴歇爾槽；

(2)精度信號采集模塊，24位采集精度，測量數據真實有效；

(3)大屏幕彩色液晶觸摸屏，觸控操作，關鍵數據密碼保護；

(4)曲線顯示流量變化趨勢及液位變化趨勢；

(5)友好的人機交互界面，圖文結合，無需*知識即可對儀器進行操作；

(6)儀器帶有微型打印機，可現場直接打印測量數據；

(7)可與電腦連接，將測量數據輸出至電腦，便于用戶對數據進行統計分析；

(8)可存儲10000次的測量歷史記錄；

(9)內含大容量鋰電池，一次充電可連續測量72小時；

(10)流量計內置智能化電源管理系統，延長電池使用壽命；

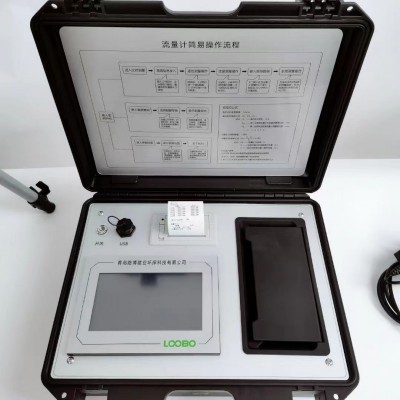

(11)手提箱式設計，整機重量輕，方便用戶攜帶，防水等級IP65；



技術指標：

1. 檢驗依據：JJG711-1990

2. 流量測量范圍：0~40m3/S；

3. 流量測量頻次：3次/秒；

4. 液位測量誤差：≤ 1mm；

5. 流量測量誤差：≤ ±1%；

6. 信號輸出方式：USB；

7. 工作環境濕度：≤ 85%；

8. 工作環境溫度：—10℃~＋50℃；

9. 工作電源：AC 220V ±15%；

10. 內置電池：DC +16V鋰電池,電池供電連續工作時間：72小時；

11. 外形尺寸：400mm×300mm×110mm；

12. 整機重量：2.5Kg。
