礦用光纜即煤礦用阻燃通訊光纜或煤礦用阻燃通信光纜，簡稱為礦用光纜、煤礦光纜或
煤用光纜，其型號為MGTSV。

     1、礦用光纜MGTSV是光纖光纜在通訊領域中的一個特殊應用，即專業用于煤礦行業的通
訊光纜，是在煤礦、金 礦、鐵礦等礦山場合下的光纜。

     2、礦用光纜MGTSV不僅繼承了光纖光纜的全部性能外，還因?yàn)槊旱V行業的特殊要求而增
設了許多特殊性能，主要增設的性

能為阻燃特性、防鼠特性（礦井特殊環境），因煤礦、金礦、鐵礦等礦井，特別是煤礦為事
故多發地，為確保意外發生時仍然保證通訊暢通，減少損失，國家安全生產監督管理局（國
家煤礦安全監察局）強制要求用于煤礦的所有產品，也包括通訊光纜在內的安全認證即：礦
用產品安全標志認證

     3、因?yàn)槠渌缃鸬V、鐵礦等沒有相應標準，由于煤礦光纜綜合性能是礦用方面唯一的標
準，也是該行業要求比較高的

執行標準，因此其他礦山一般均按照煤礦用光纜進行設計和生產

     4、安標認證的通訊光纜只有一個型號即MGTSV，并且對應的要求如下，其實用官方實用
范圍是：礦山、隧道的豎井、巷道

分為：a-中心束管式（2－12芯 ，因?yàn)楣に嚨膯?wèn)題，這種工藝只能生產到12芯）

b-層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)

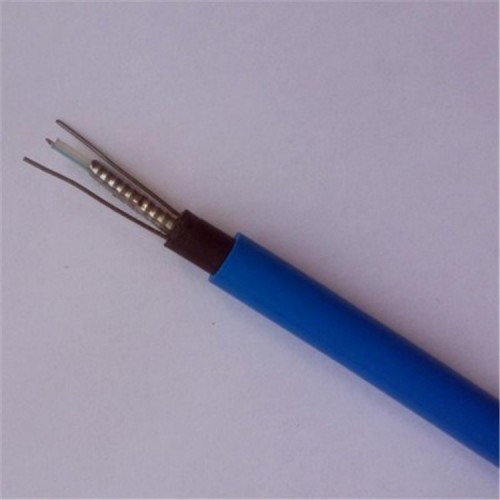

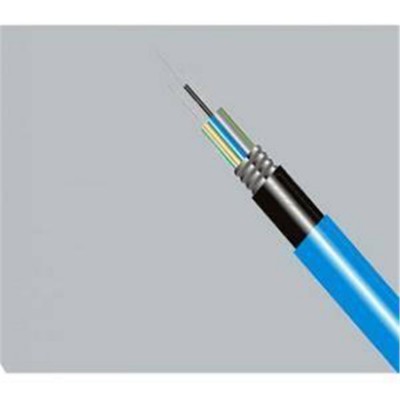

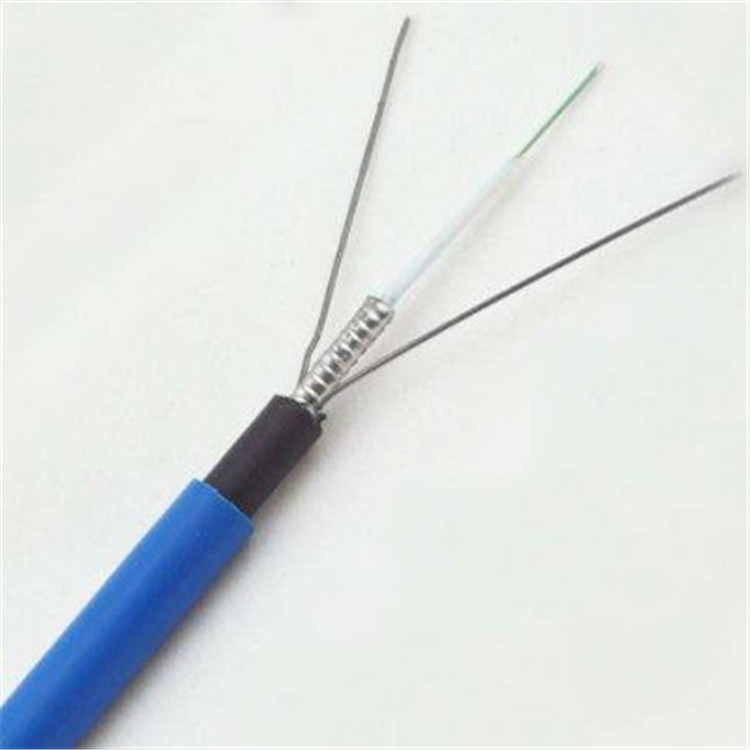

     1、中心束管式：由內到外依次為光纖，光纖膏，松套管，細鋼絲（多跟圍繞成一圈），鋼
帶，PE內護層，阻燃護套(藍色)

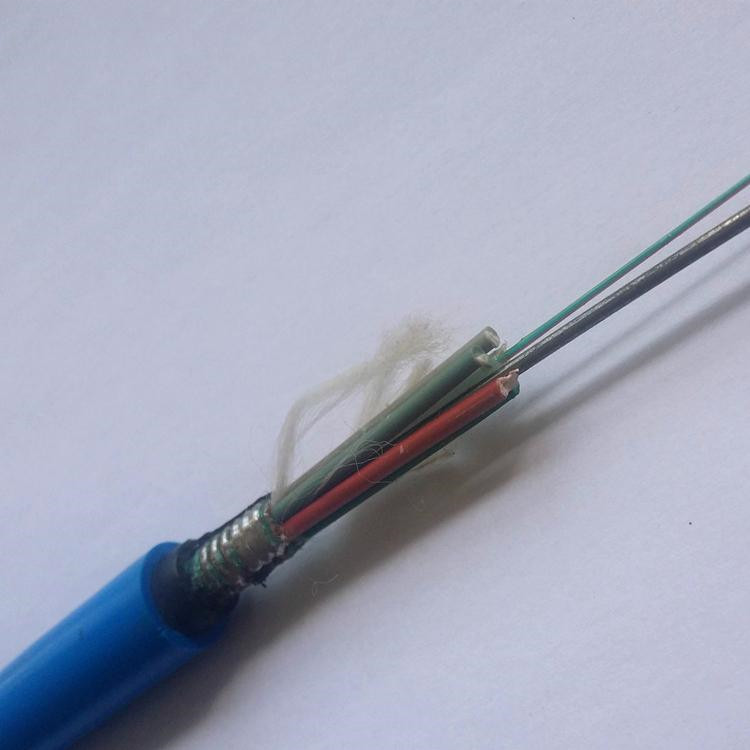

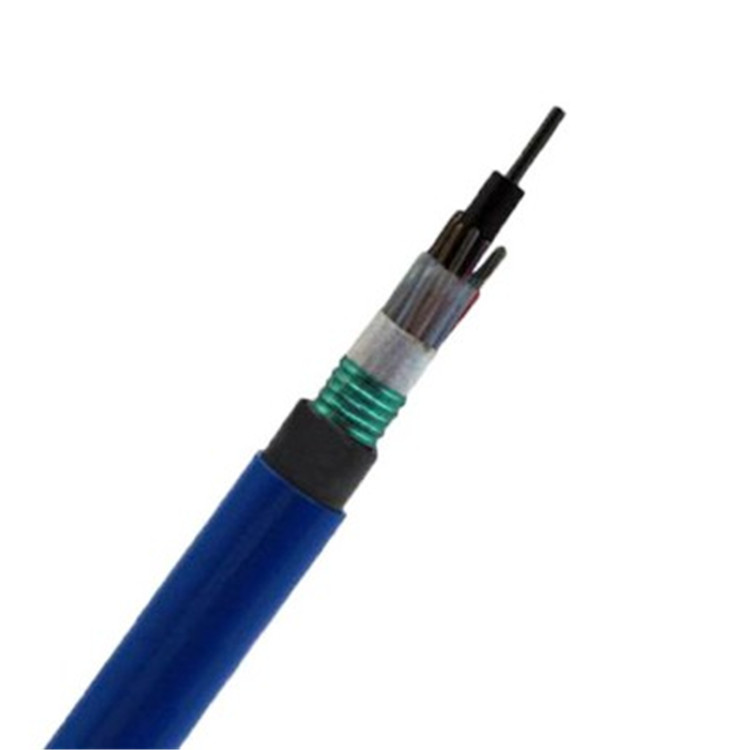

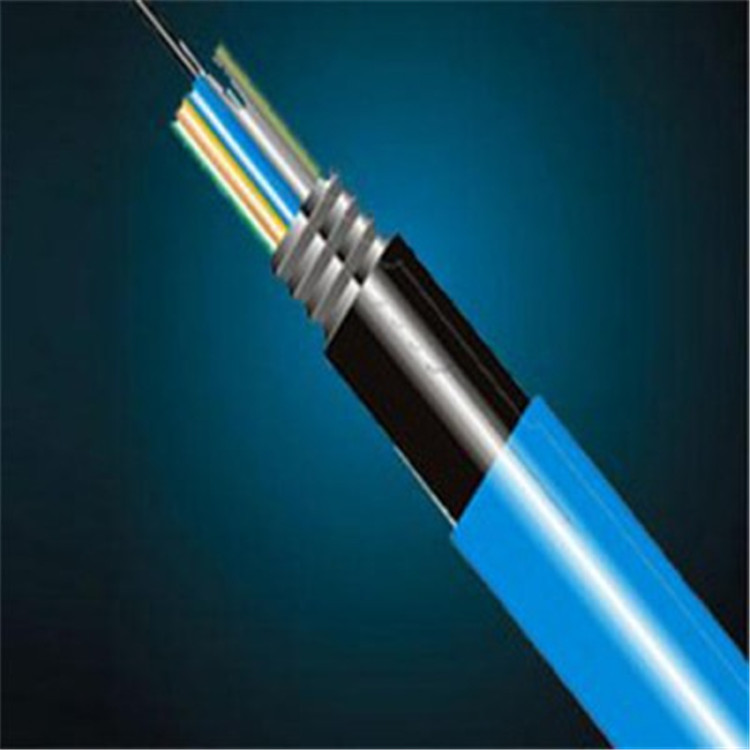

     2、層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，扎
帶，纜膏，鋼帶，PE內護層，

阻燃護套（藍色）

     礦用阻燃光纜的結構是將單?；蚨嗄９饫w套入由高模量的塑料做成的松套管中，套管內填充
阻水化合 物。 纜芯的中心是一根磷化鋼絲或擠上聚乙烯的鋼絲繩，松套管(或填充繩及信號線)
圍繞中心加強芯絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物鋼-聚乙烯粘結內護套
后，藍色阻燃PVC護套成纜.

中心束管式礦用光纜MGTSV（2-12芯）

     線纜外徑：11.4mm，線纜重量：190kg/km,最小彎曲半徑：120（靜態）/240（動態），拉
伸力：1500N短期)/600N（長期）壓扁性能：1000N/100mm
