一、基面要求

1. 鋪設(shè)HDPE土工膜前，應(yīng)會同土建方、建立、設(shè)計、業(yè)主對鋪設(shè)基底進(jìn)行全面檢查，符合設(shè)計要求、滿足施工條件，并作交接檢記錄后方可施工。

2.基面質(zhì)量應(yīng)符合設(shè)計要求：基坑底面、坡面及其坡比、邊坡上錨固槽、坡面與義面交接處處理，倉壁混凝土結(jié)構(gòu)基面均應(yīng)嚴(yán)格達(dá)到設(shè)計要求。

3. 基面應(yīng)干燥、壓實、平整、無裂痕、無明顯尖突、無泥濘、無凹陷，垂直深度25mm內(nèi)部應(yīng)有樹根、瓦礫、石子、鋼筋頭、玻璃屑。其平整度應(yīng)在允許的范圍內(nèi)平緩變化，坡度均勻，坡度一致。

4. 基面上的陰陽角處影圓滑過渡，柱根部應(yīng)做成圓弧狀。

5. 基底表面干燥，含水率宜在15%以下。

6. 基底應(yīng)密實均勻，土質(zhì)基底的干密度不得小于1.4t/㎡。

7. 在土建、監(jiān)理、設(shè)計單位、業(yè)主、總承包人驗收簽字認(rèn)可后便可進(jìn)行鋪土工膜施工。

二、施工的氣候要求

1. 氣溫一般應(yīng)在五攝氏度以上，低溫時土工膜應(yīng)緊張些，高溫時土工膜應(yīng)放松些。

2. 風(fēng)力在四級以下。

3. 氣溫過低時，4級以上大風(fēng)及雨雪天氣一般不應(yīng)施工。

4. 在風(fēng)天氣，風(fēng)力影響土工膜施工時，待焊的HDPE土工膜應(yīng)用砂袋壓牢。

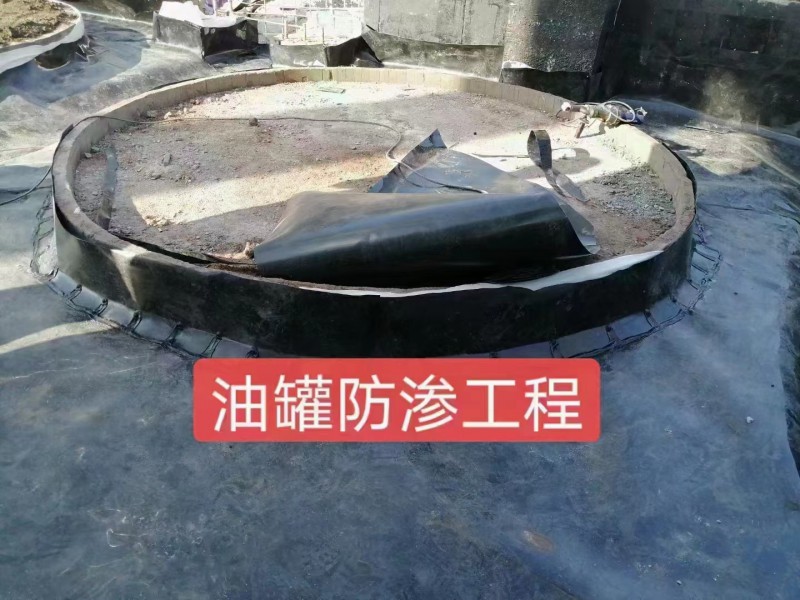

三、鋪設(shè)



1. 鋪設(shè)HDPE土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。

2. HDPE膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細(xì)記錄在專用表格上。

3. 鋪設(shè)HDPE土工膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。

4. 膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。

5. 通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。

6. HDPE土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。

7. HDPE土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

四、焊接

1. 熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力   設(shè)定溫度   設(shè)定速度   焊縫搭接檢查   裝膜入機(jī)   啟動馬達(dá)   加壓焊接。

2. 接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時必須在焊接前清理干凈。

3. 每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場進(jìn)行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過程中，需隨時注意焊機(jī)的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進(jìn)行微調(diào)。

4. 焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

5. 在遇上土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。

6. 相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機(jī)加強(qiáng)。

7. 焊膜時不許壓出死折，鋪設(shè)HDPE土工膜時，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。

. 當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。

9. 當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進(jìn)行焊接。

10. 在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外。

11. 溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。

12. 擠壓焊接機(jī)在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時應(yīng)及時更換滑塊，以免損傷膜面。

13. 土工膜在焊接時應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r，必須使用穩(wěn)壓器。

五、錨固

 錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固；通常情況下，采用溝槽錨固。

. 采用溝槽錨固時，視HDPE土工膜的使用條件及受力情況，其錨固溝槽寬度一般不小于0.5m-1.0m,其深度不得小于0.5m-1.0m。

3. 采用射釘錨固時，壓條寬度不小于2cm，厚度不得小于2mm，射釘間距不應(yīng)大于400mm，壓條明露處應(yīng)有防腐措施。

4. 采用膨脹螺栓錨固時，螺栓直徑不小于4mm，其間距不大于0.5mm，施工時，先用備好的沙袋將擺好位置的膜臨時固定，防止大風(fēng)將HDPE膜吹動移位，然后再進(jìn)行膨脹螺栓錨固。

六、施工注意事項

1. 電器設(shè)備、電源線路應(yīng)符合有關(guān)規(guī)范要求。

2. 熱風(fēng)槍、砂輪機(jī)和焊機(jī)拖帶的電源線在使用過程中，必須最大限度的遠(yuǎn)離其工作部位，以免損傷腦筋電線發(fā)生漏電。

3. 除熱風(fēng)焊接外，熱風(fēng)槍的嘴部在任何情況下都不得與HDPE膜面接觸，并且盡可能的遠(yuǎn)離膜面、人體、機(jī)械等物體。

4. 焊機(jī)在不使用時，不得直接放置在HDPE膜面上，應(yīng)放置在支架或沙袋帶上。

5. 裁膜刀使用完畢后，應(yīng)立即將刀片收回刀盒內(nèi)。

6. 在現(xiàn)場使用的各種臨時性小型工具，使用完畢，應(yīng)及時放入工具箱內(nèi)。

7. 嚴(yán)禁將從擠壓焊接機(jī)槍頭摘下的焊料物直接丟棄在土工膜面上。

8. 凡在陡坡邊緣等危險場所作業(yè)時，必須佩帶安全帶，必須帶安全帽。

9. HDPE土工膜施工現(xiàn)場禁止吸煙，還應(yīng)配備消防設(shè)施，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶撸辉试S從事有可能破壞土工膜成品的一切活動。

七、成品檢測和修補(bǔ)

1. 焊機(jī)操作人員應(yīng)在焊接的試樣和施工的焊縫旁標(biāo)明焊接者和姓名及焊接時間。

2. 施工過程中應(yīng)由項目經(jīng)理或施工隊長做施工日志。

3. 檢測按三個步驟進(jìn)行，即目測、充氣檢測及破壞試驗。

4. 目測主要是對鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對這一工作都應(yīng)貫徹在全部施工過程中。

5. 對所有焊縫的嚴(yán)密性除目檢外，還應(yīng)采用真空檢測，對無法進(jìn)行真空檢測的部位更應(yīng)加強(qiáng)自檢。

6. 充氣壓檢測的充氣強(qiáng)度為0.25Mpa，5分鐘不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20%

7. 在雙軌焊縫上所取的樣塊進(jìn)行拉力測試時，其標(biāo)準(zhǔn)為在做剝離和剪切試驗時，焊縫沒被撕裂開而母才被撕拉破壞，此時焊接合格，如果試樣不合格，則應(yīng)在原焊縫上再取第二塊，連取三塊不合格時，則應(yīng)對整條焊縫作返工處理。

8. 經(jīng)測試合格的樣塊，送業(yè)主、總承包人及相關(guān)單位存檔。

9. 對于在目測、充氣檢測、破壞試驗中所發(fā)現(xiàn)的缺陷，應(yīng)及時修補(bǔ)，不能立刻修補(bǔ)的，要做好標(biāo)記，以防止在修補(bǔ)時遺漏。

10. 外觀檢查，發(fā)現(xiàn)膜面有孔眼等缺陷損及焊接過程中出現(xiàn)的漏焊、虛焊、破損等情況下，應(yīng)及時用新鮮的母材修補(bǔ)，補(bǔ)疤每邊超過破損部位10-20cm。并做好記錄。

11. 對于修補(bǔ)后的焊縫，一般要進(jìn)行詳細(xì)目測檢查，確認(rèn)修補(bǔ)可靠后再進(jìn)行放行。
