序號

項  目

設計值

1

配套動力

110.3Kw/150馬力

2

整機外形尺寸(長×寬×高)

6140×2200×3020

底盤結構

1：底盤采用16錳高強度碳鋼制造，硬度更強，彈性更好，抗顛簸能力更好。2：采用履帶行走底盤，采用高齒履帶，不會出現掉帶、脫帶現象。3：行走倒車一桿操作，性能可靠，故障率低6、鏈條自動潤滑系統，保養更方便，減少保養工作時間。

3

工作行數

3（在西北地區窄行距種植區域可以實現不對行收割）

4

行距

600

5

工作幅寬

1890

6

果穗升運器結構

1：加寬升運器，加裝強力排雜風機，上強力吸風機，共2個風機，后期收割機作業時，莖稈通過性能好，不堵塞，輸送效果高，玉米斷棒損失少。

2：升運器采用P38輸送鏈，加高輸送刮板，可靠性以及輸送效率雙重提高。

3：升運器喂入口優化為扭簧式喂入板，減少收割過程中，果穗丟失。

4：升運器加裝安全離合器，避免過載造成的零部件損壞，降低故障率。

5：強力吸風機及升運器強力排雜風機與二次拉莖輥完美配合，秸稈通過二次拉莖輥排出機外,風機進風量可以調節,玉米葉通過強力排雜風機吹出去，大大降低剝皮機負荷,糧倉里長秸稈和玉米葉更少,非常干凈。

7

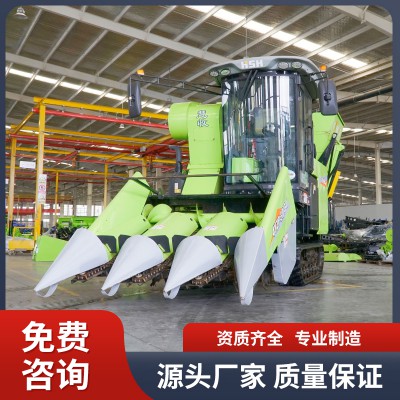

割臺結構

1：600mm行距玉米割臺，左右兩邊摘穗架前端可調節，行距適應性更強，效率更高、可實現不對行收割。

2：前置切刀、前置粉碎、2種秸稈切碎還田方式，客戶可根據需要進行選擇，效果好。適用不同地區、滿足客戶收割作業多種需求。

3：割臺采用六棱復合鋸齒板式拉莖，拉莖輥加長100mm，輸送秸稈更通暢，割臺不堵塞，玉米籽粒損失少，收割速度快、效率高。

4：割臺低傾角設計，分禾器前尖為自由浮動，能夠貼地面收割，矮棒收割效果好，收割倒伏玉米效果好,割臺傳動采用12A雙排鏈，傳動可靠性高。

8

剝皮機結構

1：剝皮機后置，采用14輥平輥全膠剝皮機，前期剝皮效果好，后期磕粒少，大大提高工作效率。

  2：剝皮機加裝安全離合器，避免過載造成的零部件損壞。

3：剝皮機攪龍為雙攪龍結構，增加分離面積， 雜余排出更順暢,減少籽粒損失率。

   4：加大籽粒回收箱，機械攪龍式卸籽粒，籽粒裝袋方便、快捷、高效。

5：優化籽粒風機結構，減少籽粒損失，回收箱籽粒清潔度更干凈。

9

籽粒回收結構

1.卸回收籽粒，采用絞龍卸糧結構，操作簡單，省時省力。2.標配籽粒排雜風機，回收籽粒雜物少。

10

糧倉部分

1：糧倉為雙油缸卸糧，卸糧高度達到2.3米，加大糧倉，容積2.5個立方，減少卸糧次數，大大提高工作效率。

    2：糧倉加裝卸糧導板，延伸卸糧距離，果穗裝車更方便：糧倉安裝卸糧擋糧板，防止玉米棒掉地。

3：倒車影像+倉滿影像，便于監控，倒車、糧倉裝載情況。

11

駕駛平臺

1: 標配豪華駕駛室，密封好、視野開闊，作業舒適。

2：標配懸浮式豪華座椅，可調節，顛簸路段行駛，收割作業時舒適性更好。
