一、 儀器用途：

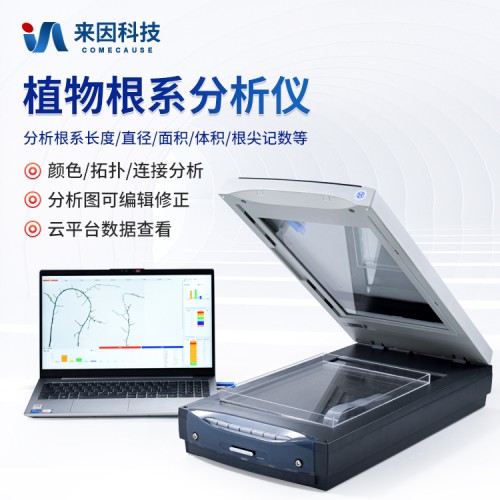

根系分析系統用于洗根后zhuanye根系分析，還可以用于根盒培養植物的根系表型分析，可以分析根系長度、直徑、面積、體積、根尖記數等，功能強大，操作簡單，軟件可分析植物根系的形態分析及根系的整體結構分布等，廣泛運用于根系形態和構造研究。

二、 儀器原理：

根系分析系統利用高質量圖形掃描儀獲取高分辨率植物根系彩色圖像或黑白圖像，該掃描儀在掃描面板下方和上蓋中安裝有專門的雙光源照明系統，并且在掃面板上預留了雙光源校準區域。此外，還配備有不同尺寸的專用、高透明度根系放置盤。掃描時，掃面板下的光源和上蓋板中的光源同時掃過高透明度根盤中的根系樣品，這樣可以避免根系掃描時容易產生的陰影和不均勻等現象的影響，有效地保證了獲取的圖像質量。

本軟根系分析軟件可以讀取TIFF，JPEG標準格式的圖像。針對獲取的圖像，利用插入加密狗解密的軟件，對掃描獲得的高質量根系圖像進行分析。采用非統計學方法測量計算出交叉重疊部分根系長度、直徑、面積、體積、根尖等基本的形態學參數。從而滿足研究者針對植物根系不同類別和層次的研究。

三、技術指標：

1、配光學分辨率4800×9600、A4加長的雙光源彩色掃描儀。根系反射稿幅面為355.6mm×215.9mm，透掃幅面為320.0mm×203.2mm，zui小像素尺寸0.005mm×0.0026 mm。

2、可分析測量：

（1）根總長；

（2）分支頻率；

（3）根平均直徑；

（4）根直徑中值；

（5）zui大直徑；

（6）根總面積；

（7）總投影面積；

（8）根總體積；

（9）根尖計數；

（10）分叉計數；

（11）交疊計數；

（12）根直徑等級分布參數；

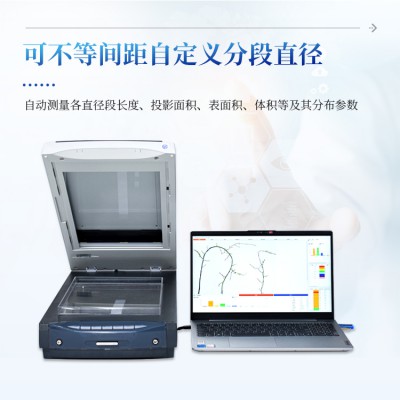

（13）可不等間距地自定義分段直徑，自動測量各直徑段長度、投影面積、表面積、體積 等，及其分布參數。

（14）能進行根系的顏色分析，確定出根系存活數量，輸出不同顏色根系的直徑、長度、投影面積、表面積、體積。

（15）能進行根系的拓?fù)浞治觯詣?dòng)確定根的連接數、關系角等，還能單獨地自動分析主根或任意一支側根的長度、面積、體積等，可單獨顯示標記根系的任意直徑段相應各參數（可不等間距地自定義）。

（16）能用盒維數法自動測根系分形維數。可分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌體貢獻量。

（17）大批量的全自動根系分析，對各分析結果圖可編輯修正。

（18）能做根系生物量分布的大批量自動化估算。

（19）向地角分析、水平角分析、主根提取分析特性。

（20）各分析圖像、分布圖、結果數據可保存，并輸出至Excel表，可輸出分析標記圖。

（21）儀器有云平臺支持，可將分析數據保存到云端隨時隨地查看。

四、圖像撲捉系統參數

掃描元件: 6線交替微透鏡CCD

zui大幅面: A4

接口類型: USB2.0

光學分辨率: 6400x9600dpi

zui大分辨率12800×12800dpi

zui小像素尺寸≥0.005mm×0.0026 mm

掃描光源白色冷陰極熒光燈CCFL、色彩位數48位

掃描范圍216×297mm

掃描速度反射稿、A4、300dpi：?jiǎn)紊?1秒，彩色14秒

膠片掃描、35mm，2400dpi：正片：47秒，負片：44秒

五、標準配置

1、植物根系分析系統軟件U盤及軟件鎖1套

2、光學分辨率4800×9600、A4加長的雙光源彩色掃描儀1臺

3、根系成像盤3個

六、其他

1、本產品需使用電腦，推薦選配：品牌電腦（酷睿i5九代以上CPU / 16G內存/ 21.5”彩顯/無線網卡，4個以上USB2.0口，運行環境Windows 10完整zhuanye版或旗艦版）。



2、可選配A3幅面雙光源彩色掃描儀。反射稿掃描幅面305mm × 431.8mm，根系透掃幅面304.8mm × 406.4 mm。
